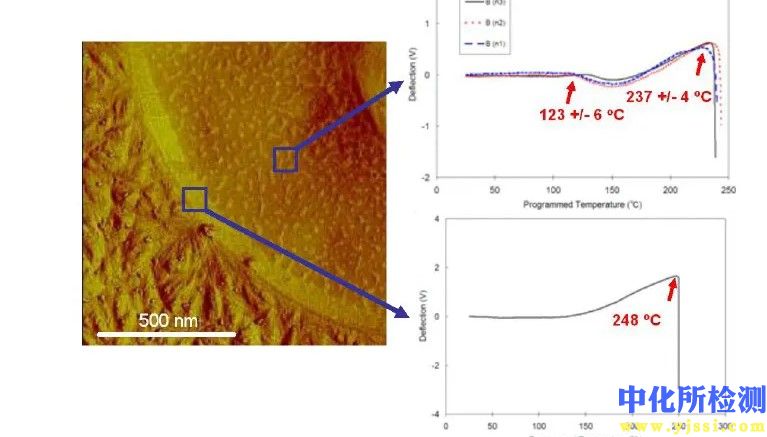

热偏转率测试技术内容

1. 检测项目分类及技术要点

热偏转率测试，核心是评估材料或构件在恒定载荷和程序升温条件下的抗变形能力。主要检测项目分类及技术要点如下：

• 1.1 热变形温度测试

  • 技术定义： 在规定的弯曲应力（如0.45MPa或1.80MPa）下，标准试样弯曲变形达到规定挠度（通常为0.34mm或0.21mm，对应试样表面最大弯曲应变0.2%或0.1%）时的温度。

  • 技术要点：

    • 试样制备： 严格遵循标准（如ISO 75，ASTM D648）规定的尺寸（通常为80mm x 10mm x 4mm），并确保表面平整、无缺陷。

    • 应力选择： 根据材料预期使用载荷选择。高应力（1.80MPa）更接近实际高负荷工况，低应力（0.45MPa）用于比较材料本征耐热性。

    • 升温速率： 通常为120°C/h（或2°C/min），需精确控制以保证结果可比性。

    • 浸渍介质： 使用惰性、热稳定的硅油或矿物油，避免材料发生氧化等化学反应。

    • 挠度基准： 必须精确归零，通常以试样初始高度（未加载时）或加载后但未升温时的位置为基准。

• 1.2 维卡软化温度测试

  • 技术定义： 在特定的规定载荷（通常为10N或50N）和匀速升温条件下，横截面积为1mm²的平头针刺入试样表面1mm深度时的温度。

  • 技术要点：

    • 针头与载荷： 针头面积固定为1mm²（直径约1.13mm）。载荷选择反映材料软化的难易程度，50N常用于硬质塑料，10N用于软化点较低的材料。

    • 试样要求： 厚度至少3mm，面积不小于10mm x 10mm，上下表面平行且平整。

    • 适用范围： 特别适用于均质热塑性材料（如PVC、PE）的软化点测定，其结果通常高于热变形温度。

• 1.3 负荷热变形测试

  • 技术定义： 广义上涵盖上述两类测试，有时特指在非标准应力或实际模拟载荷下，材料变形达到特定值时的温度或温度-变形曲线。

  • 技术要点：

    • 定制化： 载荷、试样形状（可能为实际部件）、变形判定标准可根据产品使用条件定制。

    • 过程监测： 重点记录整个升温过程中的变形量与温度关系曲线，分析材料的软化过程而非单点温度。

    • 应用导向： 更侧重于工程应用评价，如评估材料在特定工作温度下的尺寸稳定性或承载能力。

2. 各行业检测范围的具体要求

• 2.1 塑料与高分子材料行业

  • 要求： 这是最核心的应用领域。测试必须严格区分材料的短期耐热性（热变形温度/维卡温度）与长期使用温度。对于增强/填充材料（如玻纤增强尼龙），热变形温度显著提高，需注明测试应力。对于各向异性材料（如板材），需注明取样方向。

• 2.2 电子电气行业

  • 要求： 重点关注绝缘部件、外壳材料在长期工作温升和自重或组装应力下的抗变形能力。测试常采用与实际使用相近的应力（如1.80MPa），并需考虑材料在测试温度下是否发生影响电性能的软化或蠕变。阻燃材料的耐热测试需在通风橱中进行，并注意介质兼容性。

• 2.3 汽车工业

  • 要求： 针对内饰件（仪表板、门板）、发动机舱附近部件（风扇罩、进气歧管）、灯罩等，测试要求严格。

    • 内饰件： 模拟夏季暴晒环境，常测试在特定高温（如90°C, 120°C）下，施加规定载荷一段时间（如24h）后的变形量，而不仅是温度点。

    • 引擎周边： 材料需具有高HDT（通常>200°C @ 1.80MPa），测试需考虑与冷却液、机油的潜在接触影响。

• 2.4 建材与型材行业

  • 要求： 对于PVC、ABS等塑料门窗型材、管道、板材，维卡软化温度是关键指标。国家标准（如GB/T 1633）对PVC-U管材的维卡软化温度有明确下限（通常≥80°C）。试样需从成品上裁取，反映实际加工后的材料性能。

• 2.5 复合材料与航空航天

  • 要求： 测试更侧重于在高温环境下的刚度保持率。除标准测试外，常在更宽温度范围（如-55°C至200°C以上）进行动态热机械分析以获取更全面的模量-温度曲线。对试样树脂含量、纤维取向有严格控制。

3. 检测仪器的原理和应用

• 3.1 仪器基本结构与原理

  • 核心系统： 由加热油浴装置、精密加载系统、变形测量系统和温度控制系统组成。

  • 工作原理： 将试样置于两支座上（三点弯曲模式）或平台上（维卡模式），施加规定的静载荷。以恒定速率（如120°C/h）对浸渍试样的油浴加热。通过高精度位移传感器（通常为LVDT或光栅尺）连续监测试样中部（热变形）或针尖（维卡）的变形量。当变形量达到设定值（如0.34mm或1mm）时，系统自动记录此刻的油浴温度，即为测试结果。

• 3.2 关键组件技术要求

  • 加热油浴： 需具备高效搅拌功能，确保油槽内温度梯度小于±1°C（在测试速率下）。工作温度范围通常室温~300°C。

  • 加载装置： 采用砝码杠杆或电子伺服电机加载，力值精度应优于±1%。需配备对中装置，确保力作用点准确。

  • 变形传感器： 分辨率应至少达到0.001mm，量程通常为0-2mm，确保测量线性和精度。

  • 温度传感器： 使用经校准的铂电阻温度计（Pt100），其安装位置应尽可能靠近试样，测量精度±0.1°C。

• 3.3 仪器应用与高级功能

  • 标准测试： 自动执行ISO、ASTM、GB等标准测试，直接输出热变形温度或维卡软化温度。

  • 多试样同步测试： 高端仪器可支持同时测试2-6个试样，提高效率并保证对比试验条件一致。

  • 蠕变-温度叠加测试： 在恒定载荷下，以阶梯式或匀速升温，记录变形-时间-温度三维曲线，用于预测材料长期热机械性能。

  • 数据记录与分析： 实时记录和绘制温度-变形曲线，可分析材料玻璃化转变起始点、软化过程斜率等附加信息。

  • 安全与环保： 仪器需具备超温保护、漏电保护。油浴介质应具备良好的热稳定性和高闪点，部分仪器配备油雾冷凝回收装置。
