通风阻力检测技术详述

通风阻力检测是评估通风系统性能、保障通风安全与节能的关键技术手段。其核心在于准确测定通风网络中各路径的阻力特性，为系统优化、改造与灾害防治提供数据基础。

1. 检测项目分类及技术要点

通风阻力检测主要分为两大类：矿井通风阻力测定与建筑及工业管道通风阻力测定。两者原理相通，但应用环境与技术要求差异显著。

1.1 矿井通风阻力测定

• 检测项目：

  • 摩擦阻力测定：沿巷道全程测量，确定反映巷道壁面粗糙度、断面形状与尺寸的摩擦阻力系数（α值）。

  • 局部阻力测定：在风流的急剧变化点（如风门、弯道、断面突变处、堆积物处）进行，确定局部阻力系数（ξ值）。

  • 系统总阻力测定：测定从入风井口到主要通风机入口（或出口）的总阻力，用于校验风机工况与网络解算。

• 技术要点：

  • 测点布置：必须覆盖所有主要通风线路与分支。测点应位于风流稳定的巷道段，避开涡流区，距离前方扰动源（如弯道）不少于4-5倍巷道宽度，距离后方扰动源不少于1.5-2倍巷道宽度。

  • 同步测量：采用精密气压计法（基点法）时，需在测区内设置固定基点，各测点的绝对静压测量必须与基点气压变化记录严格同步，以消除大气压力波动影响。使用双侧精密气压计时，需进行时间校正。

  • 参数测量：

    • 静压差：使用精密气压计或压差计直接或间接获取。

    • 风速：采用风表（机械式或电子式）或超声波风速仪在测点断面进行多点测量，计算平均风速。断面规整时测点不少于12个，不规则时需加密。风速测量误差应控制在±2%以内。

    • 空气密度：使用空气密度仪或通过测量各测点的干、湿球温度（计算相对湿度）和大气压力，按公式ρ=0.003484*(P-0.3779φP_sat)/(273.15+t)精确计算（ρ为密度，kg/m³；P为大气压，Pa；φ为相对湿度；P_sat为饱和水蒸气压力，Pa；t为温度，℃）。密度修正对高差大的矿井至关重要。

    • 巷道几何参数：准确测量测点处的巷道断面面积（S，m²）和周长（U，m）。

  • 数据处理：根据通风能量方程（伯努利方程）计算两点间的通风阻力：h_{1-2} = (P_1 - P_2) + (ρ_1v_1^2/2 - ρ_2v_2^2)/2 + ρ_m g (Z_1 - Z_2)。其中，P为静压，ρ为密度，v为断面平均风速，g为重力加速度，Z为标高。摩擦阻力系数α = h_f * S^3 / (L * U * Q^2)，其中h_f为摩擦阻力（Pa），L为巷道长度（m），Q为风量（m³/s）。

1.2 建筑及工业管道通风阻力测定

• 检测项目：

  • 管网沿程阻力测定：测定风管直管段的单位长度摩擦阻力（Pa/m）。

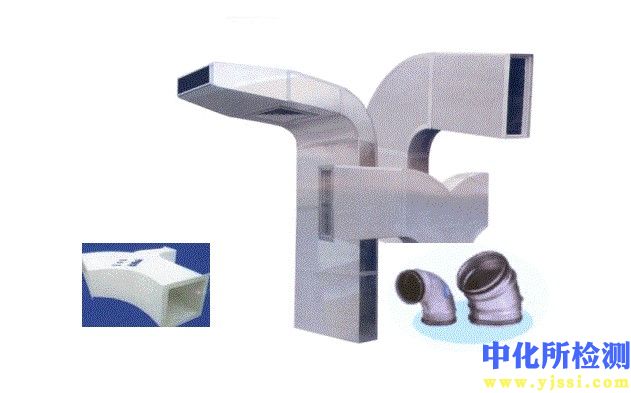

  • 局部构件阻力测定：测定弯头、三通、变径管、过滤器、换热器、消声器等部件的局部阻力或阻力系数。

  • 系统总阻力/压降测定：测定风机进出口全压差，或系统从起点到终点的总压降。

• 技术要点：

  • 标准化测孔：根据GB/T 2624或ISO 5167标准，在测试管段前后预留或开设标准测孔，安装测量探头。

  • 断面测量：采用毕托管（皮托管）在风管断面按“对数线性法”或“等面积法”划分测量网格，多点测量动压，计算平均动压和风量。确保测点前直管段长度大于5倍管径，后直管段大于2倍管径。

  • 参数测量：

    • 静压、动压与全压：使用微压差计或数字压力计配合毕托管直接测量。静压孔壁面须垂直于气流方向且光滑无毛刺。

    • 温度与湿度：用于将实测风量换算为标准状态风量。

  • 数据处理：局部阻力系数 ξ = ΔP_j / (ρ v^2/2)，其中ΔP_j为部件前后的全压差（Pa）。系统总阻力需将各段阻力叠加，并与风机性能曲线对比验证。

2. 各行业检测范围的具体要求

• 煤矿与非煤矿山：

  • 范围：必须对全矿通风系统进行整体测定，包括所有采区、主要工作面、硐室及关键通风设施。新井投产前、通风系统重大改造后、主要巷道断面变化超过30%时必须进行测定。常规周期不超过3年。

  • 特殊要求：严格遵循《煤矿安全规程》及相关矿山安全标准。高瓦斯、突出矿井需提高测定频次。需特别注意采空区密闭墙内外压差测定，以防漏风引发自然发火。测定报告需作为通风能力核定与灾害预防的重要依据。

• 隧道与地下工程：

  • 范围：施工期重点测定独头巷道压入式通风系统的风筒沿程阻力和出口风量，评估通风机选型合理性。运营期检测全隧道通风网络阻力，评估射流风机或轴流风机的组控效果。

  • 特殊要求：需考虑车辆活塞风效应的影响。火灾排烟工况下的阻力特性是检测重点，需模拟不同火灾功率下的烟流阻力变化。

• 工业与民用建筑（HVAC系统）：

  • 范围：对空调送风、回风、排风系统的主干管、主要支管及关键功能段（如洁净室空调机组、医院手术部空调系统）进行检测。系统调试、竣工验收及能效审计时必须进行。

  • 特殊要求：遵循ASHRAE标准或国内《通风与空调工程施工质量验收规范》（GB 50243）。洁净系统检测需在高效过滤器前后测定阻力，评估其堵塞情况。检测需与风量平衡调试协同进行。

• 工业除尘与气力输送系统：

  • 范围：测定除尘系统从吸尘罩、管道、除尘器到风机入口的全流程压降。气力输送系统则需测定输送管道沿程和弯头阻力，以及分离器、除尘器的压降。

  • 特殊要求：粉尘浓度对空气密度和管道磨损有显著影响，需考虑粉尘负荷下的阻力特性。对磨琢性物料，需关注管道磨损导致的局部粗糙度变化对阻力的长期影响。

3. 检测仪器的原理和应用

• 精密气压计（矿井用）：

  • 原理：基于真空膜盒或石英晶体谐振频率随气压变化的原理，直接测量测点的绝对静压。常用型号分辨率可达0.1 Pa，精度±2 Pa。

  • 应用：用于矿井通风阻力测定的“基点法”。一台仪器置于地面或井下固定基点监测大气压变化，另一台在测点巡回测量，通过差值计算消除自然风压影响。

• 数字微压差计/压力计：

  • 原理：采用高精度压阻式或电容式传感器，测量两个端口间的压力差。量程从0-500 Pa到0-5 kPa不等，精度可达满量程的±0.5%。

  • 应用：广泛应用于建筑管道、工业管网的静压、动压和全压测量。配合毕托管使用，可直接读取动压值，并可通过内置计算功能得出风速和风量。

• 毕托管（皮托管）：

  • 原理：基于伯努利方程，通过测量气流全压孔与静压孔之间的压差（即动压）来计算测点流速。标准型毕托管系数K≈1.0。

  • 应用：是管道内风速测量的基准仪器。必须与微压差计配套使用，测量前需确认其校准系数。适用于清洁气流，不适用于含尘浓度高或粘性大的气流。

• 热式风速仪/风速变送器：

  • 原理：利用热敏元件被气流冷却后电阻或温度的变化（恒温式或恒流式）来反映风速。对低风速（<0.5 m/s）敏感。

  • 应用：适用于大断面风速分布测量（如隧道、车间）、风口风量测量以及低风速环境。需定期清洁探头，并在现场用毕托管进行对比校准。

• 超声波风速仪：

  • 原理：通过测量超声波在顺流和逆流方向传播的时间差来计算沿声道方向的风速分量。多声道系统可计算断面平均风速和风向。

  • 应用：主要用于隧道、高大空间等大断面的非接触式风量监测。安装于隧道顶部或两侧，可实现实时、连续的通风阻力间接监测（通过风量反演）。

• 数据采集系统：

  • 原理：集成多通道压力、温度、湿度传感器，通过程序控制实现多参数同步自动采集与记录。

  • 应用：在现代通风阻力测定中成为主流，尤其适用于大型复杂系统的长期测试或多点同步测试，可大幅提高效率和数据可靠性，减少人为误差。
