轴向间隙检测技术内容

轴向间隙，指旋转机械中沿轴系轴线方向的间隙，是衡量装配精度、预紧状态及运行可靠性的关键指标。其精确检测对确保设备振动控制、传动效率、轴承寿命及整体稳定性至关重要。

1. 检测项目分类及技术要点

轴向间隙检测主要分为静态间隙与动态间隙两大类。

1.1 静态轴向间隙检测

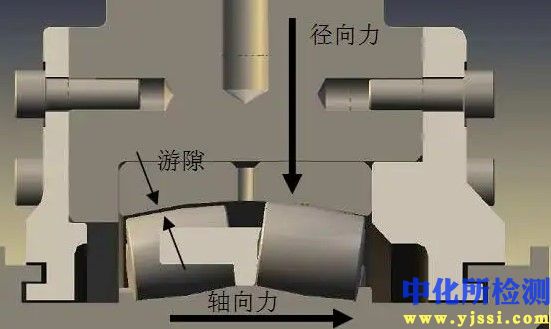

指设备在静止状态下，通过外部施加轴向力使轴产生位移所测得的间隙值。

• 检测项目：

  • 总轴向间隙： 指轴在允许的轴向移动范围内的最大窜动量，反映轴承游隙、齿轮啮合背隙等综合状态。

  • 定位预紧间隙/过盈： 对采用预紧装配的轴系（如机床主轴、精密齿轮箱），需检测在设定预紧力下轴系的轴向刚性位移，常为零或微负值。

• 技术要点：

  • 施力方式与方向： 需使用校准过的液压千斤顶、专用推拉工装或测力扳手，沿轴线方向平稳施加检测力。力值通常为设备工作轴向力的1.5-2倍，但不超过设计允许极限。需正反两个方向施力测量。

  • 测量点与基准： 位移测量点应尽可能靠近轴承位置，基准面必须稳固、垂直于轴线。避免以机壳、箱体等弹性部件作为直接基准。

  • 温度稳定性： 检测应在部件温度与环境温度平衡后进行，避免金属热胀冷缩引入误差。

  • 数据记录： 需记录“力-位移”曲线，以识别非线性区（如消除虚位），通常取线性段的位移差作为有效间隙值。

1.2 动态轴向间隙检测
指设备在运转或模拟运转状态下，因负载、温度变化引起的轴向位置变化。

• 检测项目：

  • 工作轴向窜动： 在额定转速、负载下，轴系因动态力（如齿轮轴向力、流体推力）产生的周期性或稳态偏移。

  • 热膨胀轴向位移： 设备从冷态到热稳态过程中，由于轴与壳体材料、温升不同引起的轴向相对伸长量。

• 技术要点：

  • 在线监测： 通常采用非接触式位移传感器（如电涡流传感器）实时监测轴端或轴肩的位置变化。

  • 工况模拟： 检测需在典型工况谱下进行，包括启动、停机、变载、变速过程，以捕捉最大间隙变化。

  • 信号分析： 动态信号需进行频谱分析，将缓慢的热位移与高速旋转引起的振动成分分离。

2. 各行业检测范围的具体要求

不同行业因设备特性、精度与可靠性标准差异，对轴向间隙的要求有显著区别。

2.1 汽车制造业

• 变速箱/减速器： 总轴向间隙一般要求为0.05-0.20 mm。过小易导致热卡死，过大引起换挡冲击与齿轮异常磨损。检测通常在模拟装配线上完成，采用伺服压装与位移传感器一体化设备，精度需达±0.01 mm。

• 涡轮增压器转子： 间隙要求极严，通常为0.02-0.08 mm。需在冷态与热态（模拟工况）下分别检测，控制不当会导致叶片刮壳或效率下降。

2.2 航空航天

• 航空发动机转子： 冷态装配间隙通常控制在0.05-0.15 mm范围内，但需进行严格的“间隙验证试验”，在计算的热膨胀和离心膨胀后，确保运行间隙在0.005-0.025 mm的极窄安全窗口内。检测需在恒温超净车间进行，大量使用激光跟踪仪等高精度仪器。

• 直升机主减速器： 要求高可靠性，轴向间隙检测需结合振动监测，并规定在多次启停循环后的间隙衰减量不得超过初始值的15%。

2.3 能源与重型机械

• 水轮发电机组： 推力轴承轴向间隙（即机组转动部分抬起量）是关键，大型机组通常为0.5-1.5 mm。检测使用大量程百分表配合液压顶起装置，要求绝对位移测量误差小于0.05 mm。

• 风电齿轮箱： 行星轮系轴向间隙需严格控制，通常为0.10-0.30 mm。检测需在模拟风载扭矩的试验台上进行，监控不同载荷下的间隙变化。

• 工业泵与压缩机： 转子轴向定位间隙（如叶轮与机壳间隙）直接影响性能与安全，范围通常在0.20-0.50 mm。检测需遵循API 682等规范，要求考虑介质温度和压力带来的影响。

2.4 精密机床与机器人

• 电主轴/精密主轴： 预紧后轴向刚度是核心指标，残余轴向窜动要求通常小于0.003 mm（3μm）。采用非接触式电容传感器或激光干涉仪在恒温条件下检测，并施加周期性轴向微力进行动态刚度验证。

3. 检测仪器的原理和应用

3.1 接触式测量仪器

• 百分表/千分表（带磁性表座）：

  • 原理： 利用齿轮齿条或杠杆将测头的直线位移转换为指针的角位移。

  • 应用： 适用于静态、离线检测，常用于现场安装调试。测量范围大（0-10mm或更大），但精度有限（百分表通常±0.01mm），依赖操作者手法，测力可能影响微小间隙结果。

• 杠杆千分表/电子测微仪：

  • 原理： 杠杆放大机构或电感式/光栅式位移传感器。

  • 应用： 精度更高（可达±0.001mm），测头可多角度调整，适合空间受限的场合。常用于精密装配线上对齿轮、轴承游隙的检测。

3.2 非接触式测量仪器

• 电涡流位移传感器：

  • 原理： 基于电磁感应，传感器探头线圈产生高频磁场，在金属被测体内形成电涡流，其强度与间隙成反比，经电路处理转换为电压/电流信号。

  • 应用： 动态轴向间隙检测的核心工具。耐油污、高温，频率响应高（可达10kHz），适合在线监测旋转轴的实时窜动和振动。安装需校准，对被测体材料、形状敏感。

• 激光位移传感器：

  • 原理： 包括三角测量法、激光干涉法等。三角测量法通过计算激光束在CCD上的成像位置变化得到位移。

  • 应用： 精度极高（干涉法可达纳米级），用于超精密主轴的轴向运动误差和热伸长测量。对表面反射特性、环境振动敏感。

3.3 集成化与自动化检测系统

• 原理： 将高精度位移传感器（如LVDT线性差动变压器）、伺服加载装置、数据采集与处理单元集成。

• 应用： 用于自动化生产线（如汽车变速箱、电机产线）。系统按预设程序自动施加标准力，同步采集位移，自动判断间隙是否合格，并生成数据报告。效率高，排除了人为误差，实现了检测工艺的标准化和可追溯性。

总结而言，轴向间隙检测是一项融合了精密机械测量、传感器技术与工况模拟的系统性工作。其成功实施依赖于根据明确的检测项目（静态/动态）、遵循行业特定的精度与工况要求，并合理选择与运用从传统量表到齐全非接触传感器乃至自动化系统的各类仪器。
