工业诊断分析技术内容

1. 检测项目分类及技术要点

工业诊断分析可分为在线检测与离线检测两大类。其核心项目分类及技术要点如下：

1.1 材料性能与失效分析

• 技术要点：分析材料的化学成分、金相组织、力学性能及断口形貌，以确定失效模式（如疲劳、腐蚀、过载、脆性断裂）。需遵循标准制样流程，防止假象产生。例如，扫描电镜（SEM）断口分析需保证样品导电性，能谱分析（EDS）需考虑元素重叠峰校正。

• 关键数据：材料屈服强度、抗拉强度、延伸率、冲击功（Akv）、硬度（HV/HRC）、晶粒度等级、非金属夹杂物级别。

1.2 振动与噪声分析

• 技术要点：通过监测时域波形、频谱（FFT）、包络解调谱，识别旋转机械的不平衡、不对中、轴承故障、齿轮啮合缺陷。需合理选择传感器安装位置与耦合方式，采样频率需满足奈奎斯特定理（通常为分析频率的2.56倍以上）。

• 关键数据：振动位移、速度、加速度的有效值（RMS）与峰值，特征频率幅值，峭度指标，边带间隔。

1.3 油液分析

• 技术要点：监测润滑油中的磨损金属颗粒、污染元素、油品理化性能（粘度、酸值、水分）及磨粒形态。采用原子发射光谱、铁谱分析、傅里叶变换红外光谱（FTIR）等技术。磨粒的形貌、尺寸与成分是判断磨损机理（如切削磨损、疲劳剥落）的关键。

• 关键数据：元素浓度（ppm）、颗粒浓度（PC）、粘度指数、酸值（mg KOH/g）、污染度等级（如ISO 4406）。

1.4 红外热成像分析

• 技术要点：通过非接触测量物体表面温度场分布，诊断电气接点过热、保温缺陷、流体泄漏及轴承异常发热。需准确设置发射率、环境温度、距离、湿度等参数。温差分析比绝对温度更具诊断价值。

• 关键数据：热点温度、相对温差（ΔT）、温升速率、热图像特征模式。

1.5 无损检测

• 技术要点：在不损害被检对象的前提下检测内部及表面缺陷。

  • 超声波检测（UT）：利用高频声波反射，对内部裂纹、夹杂敏感。需选用合适探头（频率、角度）并校准声速与灵敏度。

  • 射线检测（RT）：利用X/γ射线穿透后衰减成像，适用于体积型缺陷。需控制透照参数（kV、mA、时间）以保证底片黑度和清晰度。

  • 磁粉检测（MT）：用于铁磁性材料表面及近表面缺陷。需确保磁化规范（电流、磁场强度）和磁粉灵敏度。

  • 渗透检测（PT）：用于非多孔性材料表面开口缺陷。需控制渗透时间、乳化时间及显像时间。

  • 涡流检测（ET）：用于导电材料表面及近表面缺陷和涂层测厚。需根据材料电导率和磁导率选择频率和探头。

2. 各行业检测范围的具体要求

2.1 电力行业

• 火力发电：重点检测锅炉“四管”（水冷壁、过热器、再热器、省煤器）的壁厚减薄（UT）、高温腐蚀与蠕变损伤（金相分析）；汽轮机叶片与转子的振动特性及应力腐蚀裂纹（UT、MT）；变压器油中溶解气体分析（DGA，检测H₂, CH₄, C₂H₂, CO等气体含量及产气速率）。

• 新能源（风电）：重点检测风机齿轮箱的振动与油液磨粒；叶片复合材料的分层与裂纹（UT、热成像）；塔筒焊缝疲劳裂纹（UT、MT）；发电机轴承电流与绝缘状态。

2.2 石油化工行业

• 压力容器与管道：严格执行基于风险的检验（RBI）。检测内容包括承压设备母材及焊缝的内外部腐蚀（UT测厚、RT）、应力腐蚀开裂（PT、ET）、氢致损伤（金相）；高温管线的蠕变损伤评估（金相、硬度）；安全阀的在线校验。

• 动设备：大型压缩机、泵、烟气轮机等机组的在线振动监测与保护（API 670标准）；润滑油状态监测。

2.3 装备制造业

• 数控机床：检测主轴回转精度（激光干涉仪）、导轨磨损（激光跟踪仪）、伺服系统动态响应特性。

• 工业机器人：检测减速器（RV、谐波）的传动误差、背隙及振动；重复定位精度与绝对定位精度。

• 增材制造（3D打印）：检测成形件的内部孔隙与未熔合缺陷（工业CT）、残余应力（X射线衍射法）、表面粗糙度。

2.4 冶金行业

• 高炉、转炉、连铸机：检测炉体耐火材料侵蚀状况（热成像）；轧辊表面与内部疲劳裂纹（UT、MT）；液压系统污染度；关键传动齿轮箱的在线振动监测。

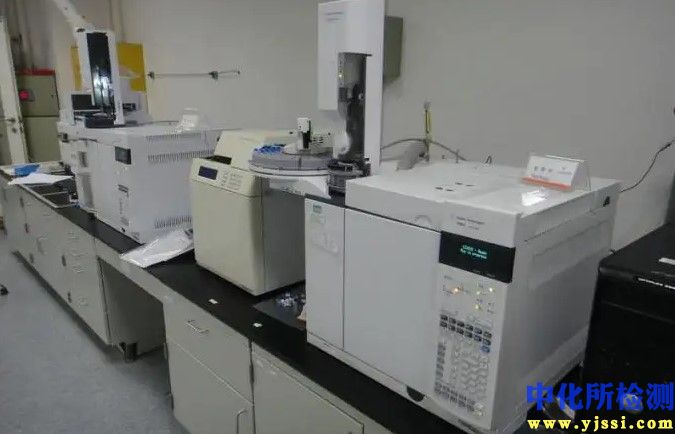

3. 检测仪器的原理和应用

3.1 振动分析仪

• 原理：基于压电式加速度传感器，将机械振动转换为电信号，经模拟/数字转换（ADC）后，由嵌入式处理器进行时域、频域及时频域分析。核心是快速傅里叶变换（FFT）算法。

• 应用：用于旋转机械和往复机械的预测性维护，精确定位故障源。便携式仪器用于巡检，在线系统用于关键机组的连续监测。

3.2 直读光谱仪

• 原理：属于原子发射光谱。样品在电弧/火花激发下气化、原子化并激发，不同元素原子释放的特征光经光栅分光后，由光电倍增管或CCD检测器接收，通过校准曲线定量分析元素含量。

• 应用：用于金属冶炼、铸造、来料检验过程中的快速成分分析，精度可达ppm级。

3.3 傅里叶变换红外光谱仪（FTIR）

• 原理：利用迈克尔逊干涉仪将光源发出的光调制成干涉光，照射样品后检测带有吸收信息的干涉图，经傅里叶逆变换得到以波数为横坐标的红外吸收光谱。分子中化学键或官能团对特定频率红外光的吸收产生特征峰。

• 应用：油液分析中检测油品氧化、硝化、硫化及添加剂衰减；故障气体分析；高分子材料与涂层鉴定。

3.4 工业内窥镜

• 原理：分为光纤镜和视频镜。光纤镜利用光导纤维束传光与传像；视频镜前端配备CCD或CMOS图像传感器，将光学图像转换为电信号传输至显示器。可配备测量、三维建模功能。

• 应用：检查涡轮发动机内部、管道内壁、复杂铸件内腔的缺陷、积碳、腐蚀状况，无需拆卸设备。

3.5 工业计算机断层扫描（工业CT）

• 原理：通过X射线源环绕样品360°旋转投射，探测器接收穿透样品的衰减X射线，由计算机运用重建算法（如滤波反投影法）生成被测物体内部结构的三维断层图像。

• 应用：精密铸件、焊接件、复合材料构件的内部缺陷（气孔、裂纹、夹杂）无损检测与尺寸测量，装配结构验证。空间分辨率可达微米级。
