正弦波测试技术内容

1. 检测项目分类及技术要点

正弦波测试主要围绕信号纯度、线性度与动态性能进行评估，核心检测项目如下：

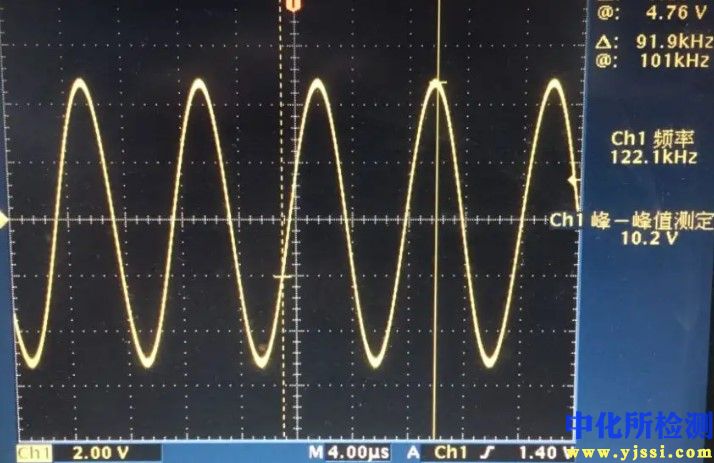

• 频率特性测试：测量正弦波输出频率的准确度与稳定度，要求频率误差通常小于±0.1%（参考标准如IEC 60068-2-13）。技术要点包括长期频率稳定度（如24小时漂移<1 ppm）及短期相位噪声（偏离载波1 kHz处噪声谱密度<-100 dBc/Hz）。

• 幅度特性测试：评估输出电压或电流的幅值精度与平坦度。关键指标包含幅度误差（±0.5%以内）、幅频响应平坦度（±0.1 dB）及谐波失真度（总谐波失真THD<0.01%）。测试需在满量程及多负载点进行。

• 失真度分析：量化信号非线性的核心项目，重点测量总谐波失真（THD）及无杂散动态范围（SFDR）。要求基波幅度稳定时，二次及三次谐波分量低于-80 dBc。技术要点涉及FFT分析精度及窗函数选择（如Blackman-Harris窗）。

• 信噪比与动态范围：测量基波幅度与噪声幅度的比值，动态范围需覆盖设备标称最大值至最小可辨信号（如120 dB）。技术要点包括带宽限制（22 kHz带宽内）及本底噪声校准。

• 相位噪声测试：针对高频或精密信号源，测量单边带相位噪声功率谱密度。典型要求在10 kHz偏移处<-110 dBc/Hz，技术要点依赖锁相环参考源及低噪声放大器。

2. 各行业检测范围的具体要求

• 电力电子与电能质量：依据IEEE 519-2022标准，测试电力变流器输出的正弦波纯度。要求工频（50/60 Hz）下THD<3%，间谐波分量低于0.5%。检测覆盖满负载至轻负载（10%-100%）的全工况，并需进行电压骤降/骤升（±10%）下的波形恢复测试。

• 音频设备与电声器件：遵循IEC 60268-1标准，测试频率范围20 Hz-20 kHz。要求THD+N（总谐波失真加噪声）<0.005%（高端放大器），幅频响应波动≤±0.5 dB。需在多个功率点（如1 mW至额定功率）及负载阻抗（4 Ω、8 Ω）下测试。

• 通信与射频系统：依据3GPP TS 38.141等标准，射频载波正弦波测试频率覆盖400 MHz至6 GHz。要求误差矢量幅度（EVM）≤3.5%（5G NR），邻道泄漏比（ACLR）<-50 dBc。检测需在多种调制带宽及温度范围（-40°C至+85°C）下进行。

• 传感器与计量校准：参考JJG 101-2021，对传感器激励信号源进行测试。要求低频（0.1-100 Hz）正弦波相位噪声<0.01° RMS，幅度分辨率达24位。需在标准环境（温度23±1°C，湿度50±10%）下实施多点校准。

• 医疗器械（如医学成像）：依据IEC 60601-2-37，超声探头发射正弦波测试要求中心频率误差<±5%，带宽内幅度波动<1 dB，谐波衰减>30 dB。检测需模拟人体组织负载阻抗并评估热稳定性。

3. 检测仪器的原理和应用

• 失真度分析仪：基于基波抑制原理，使用陷波滤波器滤除基波后测量剩余谐波能量。典型仪器带宽达200 kHz，THD测量下限达0.001%。应用于音频放大器、电源转换器的生产线测试。

• 动态信号分析仪：采用高分辨率ADC（24位）与数字滤波技术，通过FFT计算频谱纯度。频率范围DC-100 kHz，动态范围超过160 dB。用于振动台、传感器系统的频响函数分析。

• 矢量信号发生器与分析仪：基于直接数字合成（DDS）与超外差接收原理，生成并分析射频正弦波。频率精度达±0.1 ppm，EVM测量精度±0.1%。应用于5G基站、卫星通信设备的收发信机测试。

• 锁相放大器：利用正交解调原理提取正弦波的幅度与相位信息，可检测nV级微弱信号。频率范围1 mHz至2 MHz，相位分辨率0.001°。用于材料阻抗分析、量子器件特性表征。

• 功率分析仪：采用同步采样技术（采样率>500 kS/s），同步测量电压与电流正弦波的功率参数。精度达0.01% of reading，带宽5 MHz。应用于光伏逆变器、电机驱动系统的效率与谐波测试。
