轴向应变检测技术内容

1. 检测项目分类及技术要点

轴向应变检测旨在测量物体在轴向载荷作用下的线性变形，核心是测量应变值（ε = ΔL / L0，即长度变化量与原始长度之比）。主要分类及技术要点如下：

1.1 静态轴向应变检测

• 技术要点：在恒定或缓慢变化的载荷下，测量试样的稳定应变。关键在于消除温度漂移、确保加载同轴度、保证足够长的稳定测量时间。对于金属材料，通常需遵循国家标准GB/T 228.1《金属材料 拉伸试验 第1部分：室温试验方法》中关于应变测量的规定。

• 典型应用：材料弹性模量、泊松比、屈服强度等参数的测定。

1.2 动态/循环轴向应变检测

• 技术要点：测量在交变载荷或冲击载荷作用下的应变响应。重点在于传感器的高频响特性（通常需高于载荷频率一个数量级）、数据采集系统的高采样率（通常为待测最高频率的10倍以上）以及信号抗干扰能力。需关注材料的循环硬化/软化特性。

• 典型应用：零部件疲劳寿命测试、结构动力响应分析。

1.3 高温/低温轴向应变检测

• 技术要点：在非室温环境下测量应变。核心挑战是温度补偿与传感器在极端温度下的存活率。需使用高温应变片（如卡玛合金、铂钨合金栅丝，工作温度可达800°C以上）并采用专门的高温胶黏剂和焊接技术。需对测量系统进行严格的热输出标定。

• 典型应用：涡轮叶片、高温管道、航天器部件的热机械疲劳测试。

1.4 分布式轴向应变检测

• 技术要点：沿构件轴向连续测量应变分布，而非单点值。主要技术包括基于光纤光栅（FBG）传感网络和分布式光纤传感（如OFDR，布里渊散射）。关键参数包括空间分辨率（可达毫米级）、测量精度（±1με）和传感距离（可达数十公里）。

• 典型应用：大型结构（桥梁、大坝、管线）的健康监测。

2. 各行业检测范围的具体要求

2.1 航空航天

• 要求：极为苛刻。材料多涉及钛合金、高温合金、复合材料。检测常在宽温域（-55°C至1000°C以上）及振动环境下进行。要求传感器极小、极轻、高精度（误差常要求<±5με），且需通过严格的电磁兼容性与安全性认证。需遵循如ASTM E251、MIL-STD-810等标准。复合材料需特别关注各向异性导致的应变测量复杂性。

2.2 土木工程与建筑

• 要求：侧重长期稳定性和大尺寸测量。对预应力混凝土构件、钢索、桥墩等进行长期健康监测，要求传感器长期稳定性好（年漂移<±10με）、抗腐蚀、抗潮湿。大量程（通常±2000με以上）需求普遍。施工监控要求仪器便携、安装快速。需符合GB/T 50344《建筑结构检测技术标准》等相关规定。

2.3 能源电力

• 核电：对压力容器、主管道等关键设备进行在役监测，要求传感器具有极高的耐辐射性、可靠性和长期稳定性（寿命需达数十年）。

• 风电：对叶片、塔筒进行疲劳监测，要求传感器能承受高周次循环载荷（可达10^8次）、耐恶劣气候（盐雾、低温、湿热）。

• 油气管道：监测管道在内压、地质位移下的轴向应变，要求防爆、长距离分布式传感、高抗腐蚀性。

2.4 微电子与精密制造

• 要求：尺度微小，精度要求极高。用于芯片封装热应力、MEMS器件变形等测量。测量范围小（±几十至几百με），但分辨率要求极高（可达±0.1με甚至纳米级），常使用数字图像相关法（DIC）或高倍显微应变测量系统。需在无尘、恒温恒湿环境下操作。

2.5 生物医学

• 要求：应用于假体、骨骼、牙科材料的生物力学测试。除精度要求外，必须考虑生物相容性、在体液环境中的稳定性以及小型化。试验常模拟生理环境（如37°C， 磷酸盐缓冲液）。

3. 检测仪器的原理和应用

3.1 电阻应变片

• 原理：基于金属或半导体材料的应变电阻效应。粘贴于试件表面的应变片随试件变形而产生电阻变化（ΔR/R = K * ε，其中K为灵敏系数），通过惠斯通电桥转换为电压信号。

• 应用：最通用、经济的点式应变测量手段。适用于绝大多数实验室和现场的静态、动态应变测量。种类繁多，包括箔式、丝式、半导体式及各种温度自补偿型号。

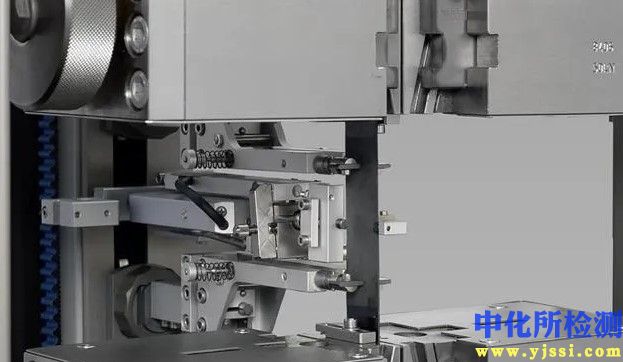

3.2 引伸计

• 原理：一种直接接触式应变测量装置，通过刀口或夹具接触试样标距两端，将标距内的长度变化通过机械/光学杠杆或传感器（如LVDT、光电编码器）转换为电信号。

• 应用：材料拉伸、压缩试验中应变测量的标准仪器，尤其在测定材料屈服强度、规定塑性延伸强度（Rp）时不可或缺。按精度分有0.5级、1级等，标距通常为10mm至数百毫米。

3.3 光纤光栅传感器

• 原理：光纤纤芯内折射率呈周期性分布，形成光栅。当应变或温度变化时，光栅周期改变，导致其反射或透射的布拉格波长（λ_B）发生漂移（Δλ_B / λ_B = K_ε * ε + K_T * ΔT）。通过解调波长变化即可分离出应变和温度。

• 应用：适用于强电磁干扰、易燃易爆、长距离分布式监测场景。广泛应用于智能电网、大型结构健康监测、复合材料内部应变场测量。本质安全，抗干扰能力强。

3.4 数字图像相关法

• 原理：非接触式全场光学测量技术。在试件表面制备散斑图案，通过两台或更多相机从不同角度拍摄变形前后的图像，利用相关算法追踪子区运动，重建物体表面的三维形貌和全场应变分布。

• 应用：适用于异形件、软质材料、高温试件等难以接触测量的场合，以及需要获取全场应变分布（如应变集中、裂纹尖端场）的研究。测量范围灵活，从微应变到超大变形均可适用。

3.5 激光散斑干涉仪

• 原理：利用激光照射粗糙表面产生的散斑场，比较变形前后散斑场的相位变化，通过相移技术解算出表面的离面或面内位移场，进而计算应变场。

• 应用：主要用于高精度的面内位移和应变测量，对振动隔离要求高，常用于实验室环境下材料微观力学行为、残余应力测试等精密研究。

上述仪器选择需综合考虑测量对象、精度要求、环境条件、预算及实施可行性，必要时需采用多种技术互补验证。
