共振频率测试技术

共振频率测试是一种通过外部激励使被测对象发生谐振，并精确测定其固有频率（共振频率）及相关动态参数（如阻尼比、振型）的非破坏性检测方法。其核心原理是当激励频率与物体的固有频率一致时，系统振幅显著增大。

1. 检测项目分类及技术要点

• 1.1 固有频率测定

  • 技术要点：关键在于施加宽频带激励以覆盖可能的共振区，并精确识别响应峰值。需采用高灵敏度传感器（如加速度计、激光测振仪）和频响函数分析仪。测试需在自由边界或已知边界条件下进行，以消除支撑刚度的影响。通常需进行多点激励或测量以排除局部共振。

• 1.2 阻尼特性测量

  • 技术要点：主要基于共振峰的半功率带宽法或时域衰减法计算阻尼比。要求分析系统具有高频率分辨率，并能准确拟合幅频曲线。对于低阻尼材料，需采用高激励精度和响应采样率。

• 1.3 模态振型分析

  • 技术要点：需在结构表面布置传感器阵列或进行扫描式测量，获取各点频响函数，通过参数识别（如PolyMAX方法）提取各阶模态的振型、频率和阻尼。关键在于测点密度需足以分辨振型细节，并确保激励的一致性。

• 1.4 动刚度与阻抗测试

  • 技术要点：同时精确测量激励力与响应（位移、速度或加速度），计算动刚度（力/位移）或机械阻抗（力/速度）。需使用阻抗头或分离的力传感器与运动传感器，并注意传感器质量负载效应。

2. 各行业检测范围的具体要求

• 2.1 航空航天

  • 要求：对整机、机身段、机翼、发动机叶片、卫星结构等进行模态测试。频率范围从几Hz（整体弯曲）到数千Hz（局部振动）。需在模拟飞行边界条件（如自由-自由状态）下进行。阻尼测量要求极高，因其直接关系到颤振分析。常需在真空环境中测试以消除空气阻尼影响。

• 2.2 精密机械与机床

  • 要求：重点检测主轴、滚珠丝杠、床身等关键部件的固有频率，以避免与工作转速（如主轴通过频率）或驱动频率耦合。要求测试能识别10Hz至2000Hz范围内的主要模态。动刚度是核心指标，直接关联加工精度与稳定性。

• 2.3 电子与微电子

  • 要求：针对PCB板、芯片封装、微机电系统（MEMS）进行测试。频率范围高（可达MHz乃至GHz级），需采用非接触式激励（如压电陶瓷激振器、激光激励）和高分辨率测量手段（如激光多普勒测振仪）。关注抗跌落、抗振动疲劳性能。

• 2.4 土木与建筑工程

  • 要求：应用于大型结构（桥梁、塔桅、建筑）的健康监测与损伤识别。频率极低（通常0.1Hz~50Hz），需使用高灵敏度低频速度计或加速度计。环境激励（风、地脉动）法常被采用。要求能识别密集模态并考虑土-结构相互作用。

• 2.5 材料科学

  • 要求：用于测定复合材料、陶瓷、金属等材料的动态弹性模量、剪切模量和损耗因子。通常使用标准试样进行弯曲、纵向或扭转振动测试。依据标准如ASTM E1876。需精确控制温度环境，以研究材料性能的温度依赖性。

• 2.6 汽车工业

  • 要求：覆盖从整车、白车身到零部件（发动机支架、排气系统、制动盘）的NVH测试。测试在模拟实际装配状态的边界条件下进行。关注20Hz至500Hz范围内的低频结构声问题。运行模态分析（OMA）常用于路试数据采集。

3. 检测仪器的原理和应用

• 3.1 激励系统

  • 功率放大器与激振器：电磁式激振器通过输入电流驱动动圈产生精确可控的激励力，适用于低频至中频（通常至2-3kHz）的宽频带扫频或随机激励。需注意对被测对象的附加质量影响。

  • 冲击锤：内置力传感器，通过瞬态冲击提供宽频带激励（频率范围取决于锤头材质和质量）。便捷灵活，但激励能量有限，重复性需控制，适用于中小型结构。

  • 声学激励器与压电陶瓷片：用于非接触激励或局部高頻激励，尤其适用于轻薄结构和MEMS。

• 3.2 传感与测量系统

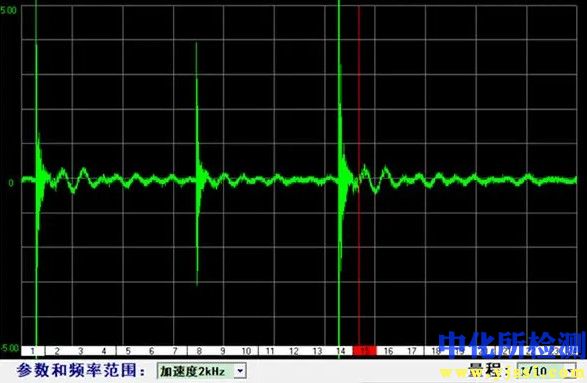

  • 加速度计：最常用，分为压电式和MEMS式。压电式频响宽、动态范围大，但无法测量直流信号；MEMS可测低频至直流。关键参数包括灵敏度、质量、安装共振频率。

  • 激光多普勒测振仪：非接触式，精度极高，频率范围从DC到GHz。适用于高温、微小、轻柔物体。分为单点式、扫描式（用于全场振型测量）和3D式。

  • 应变片：直接测量局部动态应变，用于应变模态分析。

• 3.3 信号分析与处理系统

  • 动态信号分析仪/FFT分析仪：核心设备。执行信号调理、模数转换、快速傅里叶变换，计算频响函数、相干函数、自/互功率谱。要求高动态范围（如>100dB）、高频率分辨率和抗混叠滤波能力。

  • 模态分析软件：集成测试控制、数据采集、频响函数估计、模态参数识别（如最小二乘复指数法、PolyMAX）、振型动画与验证等功能。是完成模态分析的关键平台。

• 3.4 辅助系统

  • 数据采集系统：多通道同步采集，确保相位一致性。采样率需满足奈奎斯特定律（至少为最高分析频率的2.56倍以上）。

  • 支撑系统：空气弹簧隔振台（用于自由-自由边界模拟）、专用夹具等，旨在提供可控的边界条件。
