振动时效检测技术内容

振动时效是一种通过施加周期性动应力来均化或降低构件内部残余应力，提高尺寸稳定性的工艺。其检测核心在于工艺参数监控与效果评定，确保时效处理的有效性和可追溯性。

1. 检测项目分类及技术要点

振动时效检测可分为工艺过程监控与工艺效果评定两大类。

1.1 工艺过程监控项目及要点
此阶段旨在确保振动时效工艺被正确、完整地执行。

• 激振参数监控：

  • 激振频率：必须扫频找到构件的若干阶（通常为1-3阶）共振频率，并在选定的主共振频率下进行时效。记录准确的共振峰值频率，精度通常要求±0.1 Hz。

  • 激振力/动应力：通过控制电机转速（偏心距固定时）来调整。动应力应使构件关键部位产生一定水平的交变应力，通常要求达到材料屈服强度的20%-40%，或通过振幅间接控制。

  • 支撑点与激振点、拾振点位置：支撑点应选在节点或节点附近，激振点与拾振点应分别位于振型的波峰和波腹，以激发和采集有效的弯曲或扭转振型。

• 振动响应监控：

  • 振幅（或加速度）：在选定拾振点持续监测。工艺过程中振幅-时间曲线是核心记录之一。

  • 电机电流（或输入功率）：间接反映系统阻尼变化，通常随时间增加而减小后趋于稳定。

• 工艺曲线判据：

  • a-n（振幅-时间）曲线与i-n（电流-时间）曲线：在稳定激振参数下，二者均需呈现“上升—稳定—下降”并最终趋于平稳的变化过程。这是判定“工艺完成”的主要实时依据。

  • 扫频曲线对比：时效处理前后，应在相同条件下进行扫频。有效处理的典型特征是共振频率发生微小偏移（通常为0.5%-2%），且共振峰可能变得尖锐，表明结构阻尼降低，动刚度提高。

1.2 工艺效果评定项目及要点
此阶段用于直接或间接验证残余应力均化与降低的程度及尺寸稳定性的提升。

• 直接法——残余应力测试：

  • 方法：通常在时效前后，在构件应力敏感部位（如焊缝、拐角）选取一组固定测点，采用盲孔释放法或X射线衍射法测量残余应力。

  • 评定标准：残余应力峰值应显著降低（一般要求降低20%-30%以上），应力分布趋于均匀。这是最直接、最权威的评定方法，但属于有损或局部检测。

• 间接法——尺寸稳定性检测：

  • 方法：对经过振动时效和未经过时效的配对试件（或同一时效构件处理前后）进行长期放置或进行热循环（如烘烤），定期测量关键尺寸。

  • 评定标准：经过振动时效的构件，其尺寸变化量应显著小于未处理件，且低于产品技术要求。这是验证尺寸稳定性的最终方法，但周期长。

• 参数变化法：

  • 频率变化：如前所述，处理前后共振频率的变化是常用判据。

  • 阻尼特性变化：通过振动衰减曲线或半功率带宽法计算相对阻尼系数，有效处理后阻尼系数通常会减小。

2. 各行业检测范围的具体要求

振动时效的应用需根据不同行业的构件特点、材料标准和质量规范进行调整。

• 大型焊接结构行业（如矿山机械、压力容器、钢结构桥梁）：

  • 检测重点：焊缝及热影响区的残余应力消除与均化。

  • 要求：需对每条主焊缝或应力集中区域进行监控。振幅控制要求较高，动应力需足以影响焊接残余应力场。通常要求提供完整的a-n、i-n曲线和扫频对比曲线作为工艺记录。效果评定常辅以局部应力抽测。

• 机床与精密机械行业（如床身、立柱、横梁）：

  • 检测重点：尺寸长期稳定性、防止加工后变形。

  • 要求：对铸件或焊接基材进行粗加工后时效。频率选择需能激发整体模态，避免局部振动。效果评定以长期放置或自然时效后的精度复测为主要手段，要求变形量小于允许公差的1/3。

• 航空航天与国防工业（如发动机机匣、导弹壳体、飞机框架）：

  • 检测重点：高强度铝合金、钛合金等精密构件的应力均化，疲劳性能提升。

  • 要求：工艺控制极为严格，需对每个构件制定个性化工艺方案。监控参数精度要求高，需完整记录所有工艺数据。效果评定必须包含残余应力定量测试（常用X射线法）和疲劳试验对比。

• 增材制造（3D打印）行业：

  • 检测重点：消除打印过程产生的巨大内应力，防止开裂和变形。

  • 要求：针对各向异性明显的沉积结构，需研究不同方向上的振动响应。由于构件往往复杂、刚度不均，需采用多阶频率组合时效或多点激振技术。效果评定结合残余应力测试与成形精度检测。

3. 检测仪器的原理和应用

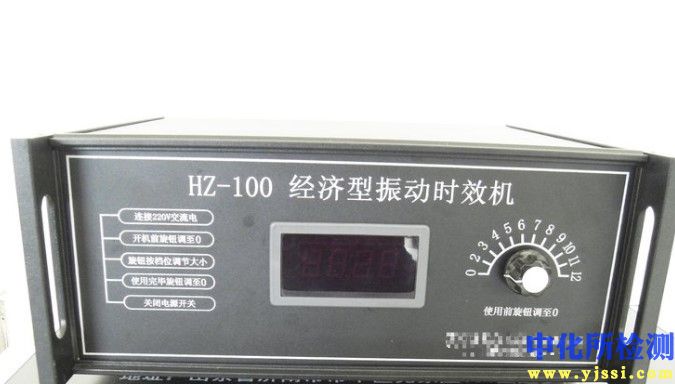

现代振动时效检测系统是集激振、测量、控制与分析于一体的智能化设备。

• 系统构成与原理：

  1. 激振装置：核心为变频调速电机和偏心轮。通过改变电机转速（频率）进行扫频和定频激振；通过调整偏心距或偏心块组合来改变激振力。

  2. 传感装置：

     • 速度传感器或加速度传感器：安装在拾振点，将机械振动转换为电信号。压电式加速度计因其频响范围宽、体积小而被广泛应用。

     • 电流传感器：监测电机工作电流。

  3. 控制分析装置：

     • 原理：设备内置微处理器或连接上位机软件。通过快速傅里叶变换（FFT）对传感器信号进行频谱分析，实时显示振幅-频率（a-f）曲线，识别共振峰。在时效阶段，连续采集振幅和电流，绘制a-n和i-n曲线，并依据内置算法（如曲线平稳判据、频率变化判据）自动或半自动判定工艺终点。

• 仪器关键功能与应用：

  • 自动扫频与共振峰识别：能自动在设定范围内扫描并精确定位多阶共振频率，为工艺频率选择提供依据。

  • 多参数实时监控与记录：同步、连续记录时间、频率、振幅、电流等参数，形成不可更改的工艺数据包，用于质量追溯。

  • 工艺曲线自动判断：基于国家标准（如GB/T 25713-2010）或行业标准中的判据，对a-n、i-n曲线的稳定性进行智能判断，减少人为误差。

  • 效果评估分析：能对时效前后的扫频曲线进行重叠对比，计算频率偏移率，提供初步的效果评估报告。

  • 多通道支持：高端设备支持多通道振动信号输入，可用于复杂构件的多点监控或多点激振控制。
