低频扭转试验技术内容

低频扭转试验是一种材料力学性能测试方法，通过在试件上施加循环的、频率通常低于10Hz的扭转载荷，来评估材料或结构在准静态或低周疲劳状态下的剪切性能、弹塑性行为及疲劳寿命。其核心在于研究材料在循环剪切应力-应变响应下的力学特性。

1. 检测项目分类及技术要点

1.1 静态扭转性能测试

• 技术要点：

  • 剪切模量 (G) 测定：在弹性变形阶段，精确测量扭矩 (T) 与扭转角 (θ) 的关系，通过公式 $G = \frac{T \cdot L}{J \cdot \theta}$ 计算，其中L为标距长度，J为截面极惯性矩。需保证载荷施加的连续性与平稳性，避免冲击。

  • 扭转屈服强度 (τ_s)：通常采用残余切应变达到0.3%时所对应的切应力值。要求应变测量系统（如扭角计或应变片）具有高分辨率。

  • 抗扭强度 (τ_m)：试件断裂前承受的最大扭矩所对应的名义切应力。需注意脆性材料可能发生突然断裂，数据采集频率需足够高以捕捉峰值。

  • 切应力-切应变全曲线分析：需记录从弹性、屈服、强化直至断裂的全过程曲线，以分析材料的塑性流动与硬化特性。

1.2 低周扭转疲劳测试

• 技术要点：

  • 应变控制与应力控制：以控制总切应变幅或切应力幅为主要加载方式。应变控制更常用于研究材料的循环稳定/软化行为及裂纹萌生寿命。

  • 循环应力-应变曲线：通过多级应变幅测试或饱和应力幅数据绘制，用于表征材料在循环载荷下的弹塑性响应。

  • 疲劳寿命曲线 (τ-N 或 γ-N 曲线)：测定在不同切应变幅/应力幅下试件至失效（如出现宏观裂纹或扭矩显著下降）的循环次数。关键点在于失效判据的统一定义。

  • 滞回能监测：每个载荷循环形成的应力-应变滞回环面积代表耗散能，是研究疲劳损伤演化与热生成的重要参数。

1.3 扭转蠕变与应力松弛测试

• 技术要点：

  • 蠕变测试：在恒定扭矩下，长时间监测切应变随时间增加的规律。要求环境温度控制精确，扭矩保持高度稳定。

  • 应力松弛测试：在施加恒定初始应变后，监测维持该变形所需的扭矩随时间衰减的规律。对保持位移精度的机构要求极高。

技术共性要点：

• 试件制备：通常采用薄壁管状试件以减小横截面上的应力梯度，确保应力状态近似均匀。对于实心圆棒，需注意表面与心部的应力差异。几何尺寸需严格符合标准（如ASTM E143、ISO 18338）。

• 对中与夹持：极高的对中精度是防止附加弯曲应力的关键。液压或机械夹头需提供足够且均匀的夹紧力，防止打滑或局部损伤。

• 应变测量：直接接触式扭角计或非接触光学应变测量系统（如数字图像相关DIC技术）是获取局部精确剪切应变的首选，优于通过电机转角计算的全局应变。

2. 各行业检测范围的具体要求

2.1 金属材料与制造业

• 要求：重点关注材料的剪切屈服、加工硬化特性、低周疲劳性能以及各向异性（如轧制板材）。例如，汽车传动轴、涡轮机轴等关键部件的材料需提供完整的剪切模量、扭转疲劳S-N曲线数据。测试常遵循ASTM E2207（薄壁管低周疲劳）、ASTM A938（线材扭转）等标准。

2.2 航空航天工业

• 要求：对高温合金、钛合金、高强度钢等材料在复杂载荷下的性能评估要求严苛。除室温测试外，常需进行高温（最高可达1100°C）低频扭转试验，以模拟发动机涡轮盘、轴类件的工作环境。需在真空或保护气氛中进行，防止材料氧化。关注蠕变-疲劳交互作用。

2.3 土木工程与建筑材料

• 要求：用于评估钢筋、预应力钢绞线、结构钢节点及纤维增强复合材料（FRP）筋的抗震性能。测试多在大应变幅（模拟地震载荷）下进行，评价其延性、耗能能力（滞回环面积）和低周疲劳寿命。常遵循GB/T 239.1（金属材料扭转试验）及相关行业标准。

2.4 生物医学工程

• 要求：应用于人工骨、牙科植入物、心血管支架等生物材料的力学性能评价。测试通常在模拟体液环境（37°C）中进行。尺寸微型化是显著特点，试件直径可能仅为毫米或亚毫米级，要求仪器具有极高的扭矩分辨力和位移控制精度（μN·m级）。关注其在循环扭转载荷下的疲劳断裂和磨损特性。

2.5 汽车工业

• 要求：针对悬挂系统部件（如扭力杆）、传动系统部件（如半轴、万向节）以及焊接接头进行性能与耐久性测试。除材料级测试外，更多进行总成或部件的台架试验，模拟实际工况下的多轴载荷谱，常结合弯曲、轴向载荷进行复合加载。

3. 检测仪器的原理和应用

3.1 核心原理

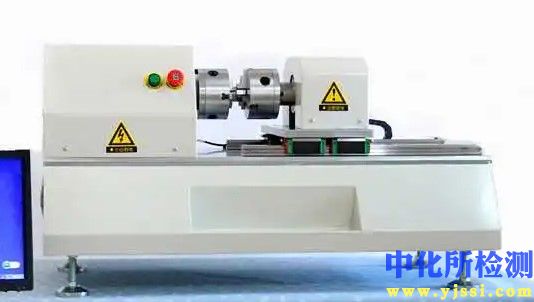

低频扭转试验机主要采用伺服电机驱动或电液伺服驱动两种方式。

• 伺服电机驱动：通过伺服电机、减速箱和精密齿轮传动系统提供扭矩和旋转运动。优点是控制精度高、清洁、维护简便，适用于中低扭矩、高精度、高频率响应要求的场合。

• 电液伺服驱动：通过伺服阀控制液压作动缸驱动摆臂或齿轮机构产生扭矩。优点是可提供极大的扭矩（可达数万牛·米），刚性好，适用于大尺寸构件、高载荷静态及低频疲劳测试，但系统较复杂，噪音和维护要求高。

系统由加载框架、作动器、高刚度扭矩传感器、角度传感器、环境箱（高温、低温、腐蚀介质）和计算机控制系统组成。控制系统根据预设的载荷、应变或位移谱，闭环控制作动器的运动，并同步采集扭矩、转角、应变等信号。

3.2 关键仪器组件应用

• 扭矩传感器：串联在加载链中，直接测量施加于试件的扭矩。其精度、刚度和量程是决定测试性能的基础。

• 扭角计/光学测量系统：直接夹持或对准试件标距段，测量局部扭转变形，数据远比通过驱动端转角计算可靠，尤其对于可能发生夹持滑移的测试。

• 环境箱：为材料在非室温或特殊环境下的性能测试提供条件，是航空航天、能源材料测试的必备附件。

3.3 应用模式

• 基本性能测定：执行标准化的静态扭转试验，获取剪切模量、强度等参数。

• 低周疲劳研究：在应变控制下，生成稳定的滞回环，研究材料的循环硬化/软化、应力松弛和疲劳裂纹萌生行为。

• 多轴疲劳测试：当扭转试验机与轴向拉压作动器集成，构成“拉-扭”复合试验系统，可实现比例与非比例多轴加载，更真实地模拟复杂应力状态。

• 部件/总成测试：通过设计专用夹具，直接对实际工程部件（如方向盘管柱、医疗器械）进行耐久性与功能性测试。
