抗射频干扰试验详细技术内容

抗射频干扰试验，即射频电磁场辐射抗扰度试验，旨在评估电气、电子设备或系统在遭受外部射频电磁场干扰时维持正常运行的能力。该试验是电磁兼容性（EMC）测试的核心组成部分，遵循国际及国家标准。

1. 检测项目分类及技术要点

抗射频干扰试验主要依据标准IEC 61000-4-3及对应的国标GB/T 17626.3进行。核心项目为射频电磁场辐射抗扰度试验，其技术要点如下：

1.1 试验频率范围与调制方式

• 频率范围：通常为80 MHz至6 GHz。根据产品预期使用的电磁环境，范围可扩展。例如，汽车电子可能需测试至18 GHz（涵盖雷达频段）。

• 调制方式：试验信号需使用与实际干扰特性相符的调制波。标准规定使用1 kHz正弦波进行80%幅度调制的射频信号，模拟现实中的数字信号干扰。对于特定产品（如无线通信设备），可能需增加脉冲调制等。

1.2 试验场强等级

• 试验等级：依据设备预期安装环境严重程度划分，常用等级如下：

  • 等级1：低电磁辐射环境（如远离电台的受保护场所）。试验场强：1 V/m。

  • 等级2：中等电磁辐射环境（如商业区、轻度工业环境）。试验场强：3 V/m。

  • 等级3：严重电磁辐射环境（如工业区、靠近电台的区域）。试验场强：10 V/m。

  • 等级4：需进行协议协商的极端环境（如特定工业、军事环境）。试验场强可达30 V/m或更高。

• 施加方式：场强值应为未调制载波的有效值。试验需在整个频率范围内以规定的步进（通常不超过前一个频率值的1%）进行扫描，并在每个频点停留足够时间以观察设备反应。

1.3 试验布置与极化方向

• 受试设备布置：应置于接地参考平面上方0.8 m高的绝缘支架上，并按其典型安装和电缆配置进行布置。互联电缆长度应具有代表性，通常为1 m或按规范。

• 天线极化：需分别对垂直和水平极化方向进行试验，以模拟不同方向的来波干扰。

1.4 性能判据
设备在试验中的性能依据其功能丧失或降级的允许程度分为四类：

• 判据A：试验过程中及试验后，性能正常，无任何功能丧失或性能降级。

• 判据B：试验过程中功能或性能暂时降级或丧失，但试验后能自行恢复，无需操作者干预。

• 判据C：试验过程中功能或性能暂时降级或丧失，需要操作者干预（如重启）才能恢复。

• 判据D：因试验造成设备损坏、数据丢失或功能丧失，且不能恢复。

2. 各行业检测范围的具体要求

不同行业因其电磁环境、安全要求和产品功能差异，在核心标准基础上衍生出更为具体和严苛的要求。

2.1 汽车电子

• 核心标准：ISO 11452系列（零部件）、CISPR 25（骚扰）、以及各大整车厂的EMC企业标准（如LV 214, GMW 3097, VW 80000）。

• 特殊要求：

  • 频率范围更宽：通常要求80 MHz - 6 GHz，部分项目（如雷达抗扰）要求覆盖至18 GHz甚至77 GHz。

  • 场强等级高：发动机舱内零部件常要求100 V/m至200 V/m的极高场强抗扰测试；整车抗扰测试通常为30 V/m至100 V/m。

  • 调制波形多样：除AM调制外，常增加脉冲调制（模拟点火噪声）、GSM/CDMA/LTE调制（模拟移动通信）等。

  • 大电流注入法：作为辐射法的替代法，使用ISO 11452-4标准，通过探头将干扰电流直接注入线束。

2.2 医疗设备

• 核心标准：IEC 60601-1-2（医用电气设备EMC通用标准）。

• 特殊要求：

  • 风险导向：测试要求与设备的生命支持功能和安全紧密关联。对生命支持设备（如呼吸机、除颤器）要求最严，必须满足判据A。

  • 特定频率豁免：对工作在特定频段（如403 MHz、2.45 GHz）的医用遥测或植入设备，在其工作频段内可能有豁免或专门测试程序。

  • 邻近手持射频设备抗扰度：额外要求依据IEC 60601-1-2进行，模拟手机等通信设备距离设备不同距离（如5 cm, 15 cm）时的抗扰能力。

2.3 工业控制设备

• 核心标准：IEC 61000-6-2（工业环境抗扰度通用标准）。

• 特殊要求：

  • 高场强要求：工业环境（特别是重工业、电站）场强等级通常为10 V/m（等级3），港口、铁路周边等可能要求20-30 V/m。

  • 工频磁场与快速瞬变抗扰度：常与射频抗扰试验并行要求，因其环境中存在大电流开关、变频器等强干扰源。

2.4 信息技术设备（ITE）与家电

• 核心标准：IEC 61000-6-1（居住、商业和轻工业环境通用标准），CISPR 35（ITE抗扰度）。

• 特殊要求：

  • 典型等级：居住和商业环境通常对应等级2（3 V/m）。

  • 功能评估：性能判据相对灵活，允许暂时性功能丧失（如屏幕闪烁、音视频卡顿），只要不导致死机或需要维修即可接受（判据B或C）。

2.5 航空航天

• 核心标准：RTCA DO-160G（机载设备环境条件与试验程序）。

• 特殊要求：

  • 高强度辐射场测试：针对大型客机，要求进行HIRF（高强度辐射场） 测试，场强极高（如从100 V/m到高达数千V/m），覆盖频率从10 kHz到40 GHz，模拟飞机遭遇雷达、广播等强辐射源的情景。

  • 间接效应：不仅关注设备功能失效，更关注干扰导致的潜在危险（如虚假指令）。

3. 检测仪器的原理和应用

3.1 主要仪器构成

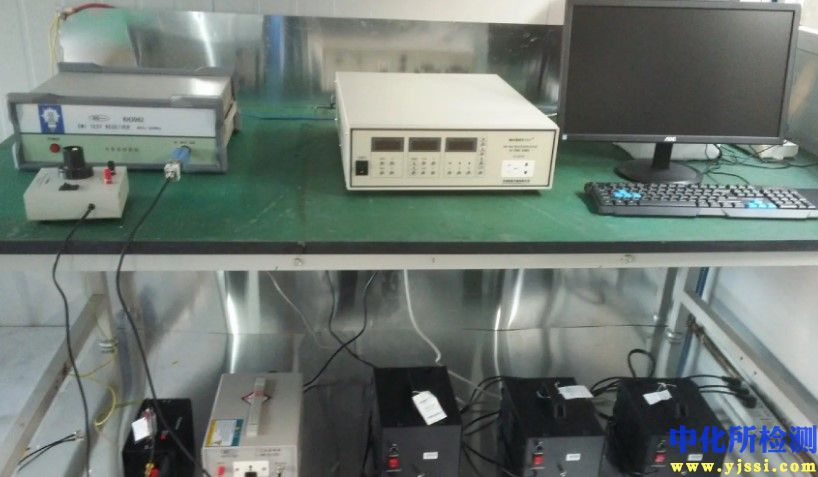

一个完整的射频辐射抗扰度测试系统主要包括：

1. 信号发生器：产生所需频率和调制方式的纯净射频信号。

2. 射频功率放大器：将信号发生器产生的低功率信号放大至测试所需的功率等级（通常为几十瓦至上千瓦）。

3. 发射天线：将放大器输出的射频能量转换为空间辐射的电磁波。不同类型天线用于不同频段：

   • 双锥天线：覆盖低频段（通常30 MHz - 300 MHz）。

   • 对数周期天线：覆盖中高频段（通常200 MHz - 1 GHz以上）。

   • 喇叭天线：覆盖高频及微波频段（通常1 GHz以上），方向性强，增益高。

4. 场强监测系统：包括各向同性电场探头和场强监测仪。探头置于受试设备附近，实时、无失真地测量实际施加的场强值，并反馈给控制系统进行闭环功率控制，确保在整个扫描过程中场强恒定。

5. 测试软件：控制整个系统自动执行测试计划，包括频率扫描、功率调节、调制控制、数据记录等。

3.2 原理
测试基本原理是电波暗室中，通过天线产生一个均匀域（通常为1.5m x 1.5m的垂直平面，场强均匀度在0dB至+6dB以内）。受试设备被置于该均匀域中，承受标准规定的、受控的电磁场照射。通过场强监测系统的闭环控制，确保施加于受试设备的场强精确符合标准要求。

3.3 关键应用技术

• 均匀域校准：在放置受试设备前，需用场强探头在空载条件下对预定的均匀域网格点进行场强测量和校准，记录下各频点达到目标场强时放大器所需的正向功率。

• 前向功率与驻波比监测：在实际测试中，由于受试设备及其线缆的负载效应，天线的驻波比会变化。系统需持续监测前向功率和反射功率，确保放大器工作在安全状态，并通过闭环控制调整前向功率以维持恒定场强。

• 替代法测试：对于高功率（如汽车电子200V/m）或大尺寸设备，有时采用替代法。即先在不加电的受试设备位置校准到场强目标值，记录各频点所需功率，然后在保持该功率的前提下对实际加电的受试设备进行测试。此法效率高，但未考虑受试设备负载的影响。
