低温脆化冲击试验技术内容

1. 检测项目分类及技术要点

低温脆化冲击试验核心是评估材料在低温环境下对脆性断裂的抗力，主要分为以下两类：

• 1.1 简支梁冲击试验 (Charpy Impact Test)

  • 原理与试样： 试样为带缺口（V型或U型）的长方体棒，两端水平支撑，摆锤一次性冲击试样中部缺口的背面。

  • 关键参数： 测量试样断裂吸收的能量（冲击吸收功，单位：J）。试验温度是核心变量，需在特定低温恒温介质中保温足够时间。

  • 技术要点：

    • 温度控制： 试验温度范围通常为-196°C（液氮）至室温，常用制冷介质为液氮、干冰-酒精混合物或专用环境箱。温度波动需控制在±0.5°C以内。

    • 试样转移： 从恒温介质到冲击完成的时间须严格限定（通常<5秒），防止试样温度回升。

    • 数据解读： 重点关注脆性转变温度（Ductile-to-Brittle Transition Temperature, DBTT），即冲击功显著下降或脆性断面率显著升高的温度区间。通常以特定冲击功值（如20 J）或50%脆性断面率对应的温度作为DBTT。

• 1.2 悬臂梁冲击试验 (Izod Impact Test)

  • 原理与试样： 试样一端被垂直固定，摆锤冲击试样自由端。缺口通常开在受拉应力一侧。

  • 应用与区别： 更多用于塑料和高分子材料。其应力状态与简支梁不同，结果通常不能直接对比。

• 1.3 附加检测项目

  • 断面形貌分析： 对冲击断口进行宏观或微观（SEM）观察，定量分析脆性断面与韧性断面的比例，是确定DBTT的重要辅助手段。

  • 侧膨胀值（LE）与剪切面积百分比（%SA）： 更精细地量化试样断裂后的塑性变形能力，常用于金属材料（尤其是核电站用钢）的韧性评价。

2. 各行业检测范围的具体要求

各行业基于其服役环境、安全标准和材料体系，对低温冲击试验制定了具体规范。

• 2.1 金属材料（特别是钢材）

  • 压力容器与锅炉： 依据ASME BPVC、GB/T 150等。要求对焊接接头（焊缝、热影响区、母材）进行系列温度冲击试验。例如，对用于低温容器的钢材，常要求-40°C、-46°C甚至-196°C下三个试样的平均冲击功及单个试样最低值必须达标。

  • 桥梁与建筑钢结构： 依据EN 10025、GB/T 1591等。根据结构所处气候区确定试验温度（如-20°C， -40°C）。要求冲击功满足规定，确保冬季低温下的安全。

  • 油气输送管线： 依据API Spec 5L、ISO 3183。对高钢级管线钢（如X70， X80）要求进行DWTT（落锤撕裂试验）和夏比冲击试验，评估其止裂能力。试验温度常接近或低于最低服役温度。

  • 核电： 要求极其严格。除常规夏比冲击外，需进行大量冲击试验温度转变曲线的绘制，精确确定参考转变温度RT_(NDT)（无塑性转变温度），并满足ASME规范或RCC-M标准。

• 2.2 塑料与高分子材料

  • 通用塑料与工程塑料： 依据ISO 179（简支梁）、ISO 180（悬臂梁）、ASTM D256。重点测定其低温脆性，常用于材料筛选和品质对比。试验温度根据应用需求设定。

  • 汽车部件： 依据各主机厂标准。对保险杠、内饰件等材料要求在-30°C至-40°C下进行冲击测试，确保低温碰撞时不发生脆裂。

• 2.3 复合材料、橡胶、涂层等

  • 各有其专属标准（如ASTM D7136用于复合材料夹层结构的落锤冲击）。核心是模拟材料在低温下的抗冲击或抗开裂性能。

3. 检测仪器的原理和应用

低温脆化冲击试验系统主要由冲击试验机、低温环境装置和测温控温系统组成。

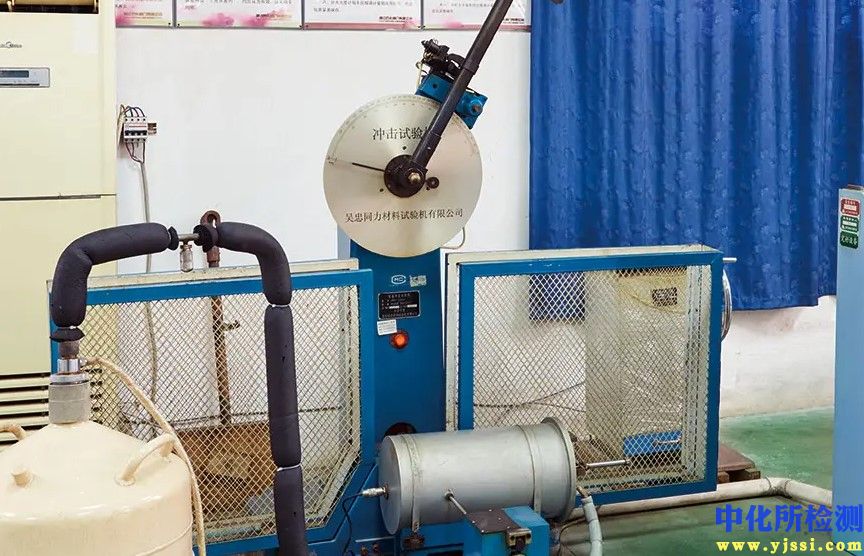

• 3.1 冲击试验机

  • 原理： 基于能量守恒定律。提升摆锤至预定高度获得势能，释放后冲击试样，断裂后摆锤升至另一侧高度。通过测量剩余高度或直接由编码器测量摆锤冲断试样前后的瞬时速度，计算消耗的能量（冲击吸收功）。现代仪器均采用微处理器自动计算和显示结果。

  • 关键部件： 摆锤（不同能量等级）、高精度角度/速度传感器、自动扬摆与刹车系统、符合标准的试样支座与砧座。

• 3.2 低温环境装置

  • 低温槽： 用于浸泡试样的绝热容器，注入液氮或低温液体介质（如酒精），通过液氮注入量或电加热器进行动态控温。

  • 环境箱： 安装在冲击试验机砧座上的封闭箱体，内部装有制冷模块（机械压缩或液氮喷射）和空气循环系统，可使试样在箱内冷却并直接进行冲击，避免了试样转移，温度控制更精确，是当前主流配置。

  • 自动试样传递系统： 高端设备配备，机械臂将试样从低温槽或环境箱中取出并迅速安置于砧座上，确保转移时间≤2秒，消除人为操作误差。

• 3.3 测温控温系统

  • 原理： 采用铂电阻（PT100）等高精度传感器实时监测介质或试样附近温度。传感器与PID（比例-积分-微分）温控仪连接，通过控制制冷剂流量或加热器功率实现温度的精确稳定。

  • 应用要求： 测温精度需达±0.1°C，控温稳定性需±0.5°C。试样保温时间需足够使其心表温度一致，通常每毫米厚度保温1.5~2分钟。

• 3.4 数据采集与处理系统

  • 自动记录每次试验的冲击功、温度、试样编号等信息。

  • 高级软件可绘制冲击功-温度曲线、侧膨胀值-温度曲线，并自动计算FATT（断口形貌转变温度）、DBTT等关键参数，生成符合标准的测试报告。
