结焦测试技术详解

结焦测试是一种评估材料（主要为有机材料、润滑油、燃料、化工原料等）在特定高温条件下，因热分解和聚合反应而生成碳质残留物（焦炭）倾向的关键分析技术。测试结果对评价材料的热稳定性、使用性能及设备安全至关重要。

1. 检测项目分类及技术要点

结焦测试主要依据标准方法进行，可分为定量与定性两大类。

1.1 定量测试项目

• 残炭值测定

  • 康氏残炭法：适用于石油产品。将试样置于特定坩埚中，在无明火、规定空气条件下强烈加热至挥发性物质完全蒸发和裂解，称量所得残炭质量。技术要点在于严格的加热程序（如喷灯火焰强度与位置）和冷却称重流程。

  • 兰氏残炭法：适用于重质燃料油、原油等。试样在密闭的玻璃焦化瓶中，于惰性气体（氮气）氛围和规定温度（通常550℃）下加热，计算残留物质量百分比。技术要点在于精确的温度控制与惰性氛围保持，以避免氧化反应。

  • 微量残炭法：适用于微量样品或残炭值较低的样品。原理与兰氏法类似，但仪器更精密，样品量仅需几克，结果准确性高。

• 焦值测定：常见于润滑油和添加剂。通常指在特定条件下（如热重分析或模拟工况）生成的不溶物含量，可能与残炭值结合评估。

• 结焦倾向指数：通过模拟实际热交换工况（如Alcor热结焦测试仪），测量在金属管表面形成焦垢导致温升或压降的速率，动态评估结焦倾向。

1.2 定性/半定量测试项目

• 热稳定性测试：观察材料在持续升温或恒温下的颜色变化、气体释放及固体生成情况。

• 热重-差热分析：通过监测样品在程序控温下的质量损失与热效应变化曲线，分析其热分解特性及残留率。

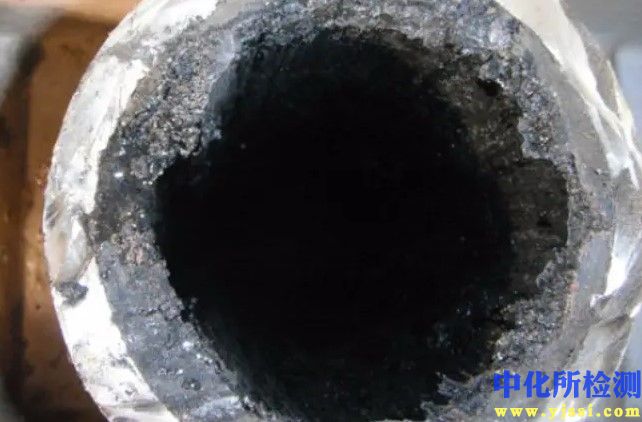

• 管式炉结焦试验：模拟工业裂解炉管条件，考察物料在流动状态下于金属表面的结焦形貌与速率。

通用技术要点：

• 温度控制：是核心参数，控温精度通常需在±2℃以内。

• 氛围控制：明确测试在空气、惰性气体（N₂）还是真空中进行，直接影响裂解与氧化竞争反应。

• 样品制备：需均匀、具代表性，水分等易挥发杂质需预先处理。

• 终点判断：加热时间须严格遵循标准，确保反应完全且一致。

2. 各行业检测范围的具体要求

2.1 石油化工与燃料行业

• 原油与重油：要求测定兰氏残炭值，用于评估催化裂化、焦化等加工过程的生焦潜力和收率预测。残炭值通常要求低于特定限值（如燃料油中常见要求≤18%），以确保燃烧充分和设备清洁。

• 润滑油与添加剂：重点评估在发动机活塞环区域或涡轮发动机热部件的高温沉积倾向。除康氏残炭外，更注重成焦板试验（如TEOST）等模拟测试，要求沉积物质量低，以证明其清净分散性能。

• 石脑油、乙烯裂解原料：需进行裂解结焦评价，在实验室裂解装置上模拟工业条件（如800℃以上，水蒸气存在下），测量炉管内的结焦速率，要求原料的结焦潜能尽可能低，以延长开工周期。

2.2 化工与高分子材料行业

• 聚合物与单体：如乙烯、丙烯、苯乙烯等，在纯化或输送过程中可能发生热聚合结焦。测试需在模拟工艺温度与压力下进行，关注诱导期和结垢量。

• 导热油/热载体：要求进行热稳定性与结焦性测试（如ASTM D6743），在封闭系统中循环加热数百小时，通过观察铜棒表面的结焦情况评定等级，要求无严重结焦以保证传热效率与系统安全。

• 煤焦油与沥青：残炭值（焦值）是评价其制取焦炭质量的关键指标，测试条件需严格对应其炭化工艺。

2.3 航空航天与特种燃料

• 喷气燃料：需通过JFTOT测试（航空燃料热氧化安定性测试），在模拟发动机燃油管路条件下，测定预热管表面沉积物级别和压力降变化。要求管表面颜色等级达标（通常≤3级），且过滤压力降低于规定值，确保燃油系统清洁。

• 火箭推进剂：评估其在燃烧室或冷却通道中因热裂解产生的积碳倾向，对材料的纯净度和热安定性有极高要求。

2.4 生物质与替代燃料

• 生物柴油、生物原油：需测定残炭值以评估其在发动机内燃烧后的颗粒物排放潜力，并与传统柴油标准对比。通常要求生物柴油（FAME）的硫酸化灰分及残炭值均低于标准限值。

3. 检测仪器的原理和应用

3.1 经典残炭测定仪

• 康氏残炭仪：由加热炉、砂浴、专用坩埚和带孔罩构成。原理为限制性空气条件下的热裂解与焦化。应用广泛但手动操作多，结果受操作技能影响。

• 兰氏残炭仪：核心为电加热炉、石英焦化瓶和氮气供给系统。原理为惰性气氛下的蒸馏、裂解与缩合。自动化程度较高，结果重复性好，适用于自动化在线分析衔接。

3.2 模拟评定仪

• Alcor热结焦测试仪：模拟燃料作为冷却剂流经高温金属表面的工况。原理是测量因管壁结焦导致热阻增加所引起的管壁温升（ΔT）。用于精确评定喷气燃料、柴油等在不同金属材料（如不锈钢、因科镍合金）表面的结焦倾向。

• JFTOT装置：是航空燃料的标准评定设备。燃料以恒定流量流经精密过滤器和加热管（通常为305℃），测试后通过比色法评定加热管沉积物颜色等级，并测量过滤器压降。直接关联飞行安全。

• TEOST（热氧化发动机油模拟测试）仪：模拟发动机高温区域（如活塞环）条件。原理是将含有试验油样的空气吹过高温（通常280℃或更高）的金属棒，一定时间后称量棒上沉积物质量。用于评定润滑油的高温清净性。

3.3 热分析仪器

• 热重分析仪：核心为精密天平和程序控温炉。原理是连续监测样品在受控气氛中质量随温度/时间的变化。通过热重曲线可精确计算不同阶段的质量损失及最终残炭量，用于机理研究和快速筛选。

• 差示扫描量热仪：监测样品在程序升温过程中的热流变化，可辅助判断结焦伴随的放热或吸热过程，与TGA联用提供更全面的热行为信息。

3.4 实验室裂解/焦化模拟装置

• 管式炉反应器：配备质量流量计、预热段、反应管（可内置不同材质的金属片或丝）和冷凝收集系统。原理是在模拟工业裂解条件下（高温、短停留时间、可选蒸汽稀释）使原料通过反应管，通过称重、电子显微镜或色谱分析反应管内的焦炭形貌与组成。是石化行业研发与原料评价的关键设备。

上述仪器选择需严格依据标准方法（如ASTM、ISO、GB等）及待测样品的特性和应用场景，确保测试数据的可靠性、重现性与实际指导意义。
