扩散氢测试技术内容

扩散氢测试是评价金属材料，特别是焊接接头氢致裂纹敏感性的关键手段。其核心在于准确定量熔敷金属或热影响区中能自由扩散运动的那部分氢含量。

一、 检测项目分类及技术要点

扩散氢测试主要依据采集方法进行分类，每种方法的技术要点各异。

1. 甘油法 (ISO 3690 - 方法A, AWS A4.3)

   • 原理要点：将焊接试样迅速投入保持45±1℃的甘油介质中。试样中扩散出的氢气泡在甘油中上升，被收集在倒置的计量管顶部。通过测量收集到的气体体积，计算氢含量。

   • 技术要点：

     • 甘油纯度要求高，需预先脱气、脱水。粘度需控制，通常使用化学纯甘油。

     • 环境温度、大气压力和甘油温度需精确测量，用于将收集气体体积校正至标准状态（0°C, 101.325 kPa）。

     • 集气管刻度需定期校准。

     • 主要测量范围为 >2 mL/100g 的较高氢含量。对于低氢型焊材，精度和灵敏度不足。

     • 测试周期长（通常需72小时以上）。

2. 气相色谱法 (ISO 3690 - 方法B, GB/T 3965)

   • 原理要点：将焊接试样在45±1℃或更高温度（如60°C）的密闭容器中加热。容器内的载气（氦气或氮气）将试样析出的氢携带至气相色谱仪，通过热导检测器检测。通过对比标准气体峰面积进行定量。

   • 技术要点：

     • 系统密封性要求极高，任何泄漏将导致结果严重偏差。

     • 需使用标准氢气进行定期标定，建立峰面积-氢含量的标准曲线。

     • 载气流速、色谱柱温度需精确控制以保证分析稳定性。

     • 灵敏度极高，可精确测量0.01 mL/100g 级别的超低扩散氢含量。

     • 分析速度快，通常可在数小时内完成测试（如24-48小时），并能实现自动化。

3. 水银法 (已淘汰)

   • 原理要点：利用水银密度大、不溶解氢的特性收集氢气。因水银毒性大，对操作人员和环境危害严重，此方法已被国际国内标准全面禁止，仅具历史参考意义。

二、 各行业检测范围的具体要求

不同行业因其结构安全性、材料强度级别和使用环境的苛刻程度，对扩散氢限值有严格且差异化的规定。

1. 压力容器与锅炉行业：

   • 依据标准：ASME Boiler and Pressure Vessel Code Section II Part C, 国内相关承压设备规程。

   • 要求：对低合金高强度钢焊材，尤其是抗拉强度≥590 MPa级别的材料，要求使用超低氢型焊材。通常要求熔敷金属扩散氢含量 ≤ 5 mL/100g（甘油法）或 ≤ 3-5 mL/100g（色谱法）。对于核电站主设备、加氢反应器等，要求更为严格，常规定 ≤ 1.5 mL/100g（色谱法）。

2. 海洋工程与船舶制造：

   • 依据标准：船级社规范（如DNV-GL, ABS, CCS）。

   • 要求：针对大厚度板、高拘束度节点（如海洋平台管节点）、低温钢焊接，强制要求使用低氢或超低氢焊材。扩散氢含量是焊材认可试验的必检项目，限值根据钢级和焊材类型规定，通常要求 ≤ 5 mL/100g（甘油法）或更低。

3. 桥梁与高层建筑钢结构：

   • 依据标准：AWS D1.1/D1.5, EN 1011-2, GB 50661。

   • 要求：对于重要受力构件、厚板焊接、承受疲劳载荷的节点，以及环境温度低于0°C的现场焊接，要求使用低氢焊条或焊剂。通常要求焊条经350℃以上烘焙，焊剂经300℃以上再烘干，并使用保温筒。扩散氢含量是焊材选型的关键依据。

4. 管线钢焊接：

   • 依据标准：API 1104, DNV-OS-F101。

   • 要求：X70及以上级别高强度管线钢的环焊缝，对氢致裂纹极为敏感。要求采用低氢焊接工艺，并对焊丝-焊剂组合或自保护药芯焊丝进行扩散氢测试。通常要求 ≤ 5 mL/100g（甘油法）或 ≤ 3 mL/100g（色谱法）。

5. 高强钢工程机械与军事装备：

   • 要求：使用960 MPa及以上强度级别的调质钢焊接时，必须严格控制扩散氢。往往在企业内部标准中设定比国际通用标准更严苛的限值（如 ≤ 2 mL/100g，色谱法），并配合严格的焊前清理和预热/后热工艺。

三、 检测仪器的原理和应用

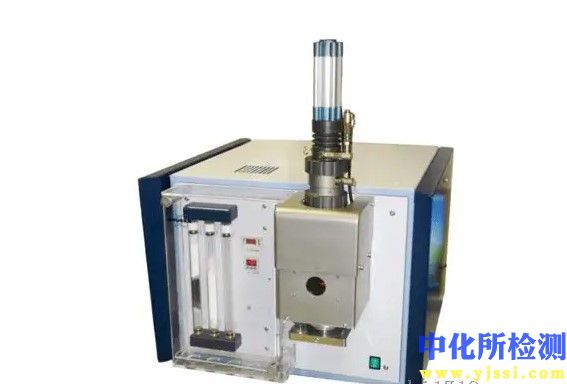

现代扩散氢测试以基于气相色谱原理的专用仪器为主流。

1. 仪器原理：

   • 系统构成：主要由恒温加热收集单元、载气控制单元、气相色谱分析单元和数据采集处理单元四部分组成。

   • 工作流程：

     1. 收集：焊后试样迅速移入恒温（45°C或更高）的密封收集炉中。

     2. 载带：高纯载气（He）以恒定流速流过收集炉，将试样析出的氢及其他气体（如CO）载带出。

     3. 分离与检测：混合气体进入色谱柱，各组分因在柱中保留时间不同而分离。氢气首先流出色谱柱，进入热导检测器。TCD基于不同气体热导率差异产生电信号。

     4. 定量：将未知样品的氢峰面积与已知浓度的标准氢气峰面积进行对比，精确计算出试样析出的氢总量，再根据熔敷金属质量计算出单位质量的扩散氢含量（mL/100g）。

2. 仪器应用要点：

   • 标定：必须使用经国家计量部门认证的、已知准确浓度的标准氢气进行定期标定，这是数据准确性的根本。

   • 试样制备：严格遵循标准（如ISO 3690, GB/T 3965）规定的试样尺寸、焊接参数（电流、电压、速度）、焊后冷却和转移时间（如焊后2秒内冰水淬火，10秒内转移至冷装置，45秒内开始测试）。转移时间延迟是主要误差来源之一。

   • 温度控制：收集炉温度均匀性需优于±1℃，温度波动直接影响氢的析出动力学。

   • 背景扣除：仪器管路、载气中的微量氢以及试样表面吸附的氢会形成本底。需通过运行空白试验（不放试样）进行背景扣除。

   • 数据报告：报告需明确测试方法（如“气相色谱法，45°C”）、熔敷金属质量、收集时间（通常为72小时或至氢释放基本停止）、校正后的标准状态氢含量，并注明所依据的标准代号。
