电子封装检测技术

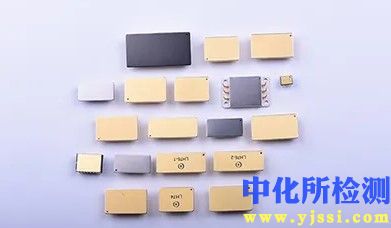

电子封装检测旨在确保封装体结构完整性、电气互联可靠性和长期服役稳定性，涵盖从原材料、制程到成品的全流程质量控制。检测技术依据物理原理主要分为无损检测与破坏性检测两大类。

1. 检测项目分类及技术要点

1.1 外观与尺寸检测

• 技术要点：

  • 2D/3D光学检测：通过高分辨率相机与图像处理算法，检测封装体表面缺陷（如划伤、污染、翘曲、破损）、标记清晰度及引脚共面性。3D光学轮廓仪可非接触式测量翘曲度、平面度、共面性（通常要求≤0.10mm）及粗糙度。

  • X射线检测：用于观测内部结构，如引线键合/倒装焊点的完整性（短路、断路、位置偏移）、芯片粘接空洞、内部异物、封装层厚度均匀性等。典型分辨率可达亚微米级。

1.2 内部结构与缺陷检测

• 技术要点：

  • 扫描声学显微技术：利用高频超声波（通常5MHz至300MHz）在材料界面反射的特性，无损检测内部分层（塑封料与芯片/基板界面）、空洞、裂纹及芯片粘接缺陷。可清晰呈现缺陷的二维C扫描与三维成像。

  • X射线显微技术与计算机断层扫描：工业CT利用不同角度X射线投影重建三维立体图像，可定量分析焊点空洞率（通常要求<25%）、内部裂纹走向、导线间距、材料密度分布等，空间分辨率可达0.5微米以下。

  • 红外热成像：通过探测器件工作时的红外辐射，生成热分布图，用于定位热点、分析散热性能及识别热设计缺陷。

1.3 电气性能与互联可靠性检测

• 技术要点：

  • 电性能测试：通过精密探针台和参数分析仪，测试封装后器件的直流/交流参数、开关特性、泄漏电流、寄生参数（R、L、C）等，验证电气功能与规格符合性。

  • 互联完整性测试：

    • 键合强度测试：通过钩拉/剪切试验机测量引线键合点或焊球的剪切/拉力强度（金线典型剪切力要求≥7gf/mil²），评估键合界面质量。

    • 菊花链测试结构：在封装内设计专用测试结构，通过监测电阻连续性评估大规模互连（如TSV、焊点阵列）的整体可靠性。

1.4 材料与成分分析

• 技术要点：

  • 热分析：差示扫描量热法（DSC）分析封装材料固化度、玻璃化转变温度（Tg）；热重分析（TGA）评估材料热稳定性与分解温度；热机械分析（TMA）测量材料热膨胀系数（CTE），CTE不匹配是导致热应力失效的关键因素。

  • 成分与污染分析：扫描电子显微镜配合能谱仪（SEM/EDS）用于断面形貌观察和元素成分定性定量分析；气相色谱-质谱联用（GC-MS）或离子色谱（IC）分析可凝挥发物及离子污染（如Cl⁻、Na⁺含量），这对可靠性至关重要。

1.5 环境与可靠性试验

• 技术要点：

  • 气候环境试验：包括温度循环（如-55°C至+125°C，JESD22-A104）、温湿度偏压（如85°C/85%RH， JESD22-A101）、高压蒸煮（如121°C/100%RH, 2atm）等，加速评估封装在热机械应力与湿气侵入下的失效。

  • 机械应力试验：振动、冲击、机械冲击试验评估封装体结构强度与焊点抗疲劳能力。

  • 失效分析：对试验后失效样品进行开封、染色渗透、断面抛光等破坏性物理分析，结合SEM、FIB等手段定位并分析失效根源。

2. 各行业检测范围的具体要求

2.1 消费电子与通信设备

• 要求：高产量、低成本，强调外观和基本功能可靠性。检测重点在于外观缺陷、焊点质量和快速电气测试。对于系统级封装（SiP）和板级封装，需重点关注芯片间互连与电磁屏蔽效能。

2.2 汽车电子（特别是ADAS、动力系统）

• 要求：遵循AEC-Q100/Q104等系列标准，要求零缺陷和高长期可靠性。检测极其严格，需进行全面的环境与寿命加速试验（如1000小时以上高温高湿反偏试验），内部空洞、分层控制标准远高于消费级，并要求全面的过程质量控制与可追溯性。

2.3 航空航天与国防电子

• 要求：满足MIL-STD-883、GJB等军用标准，适应极端环境（高低温、真空、辐射）。检测聚焦于抗辐射能力、极端温度循环下的结构完整性，以及材料的长寿命稳定性。对冗余设计和失效模式分析要求极高。

2.4 高性能计算与人工智能

• 要求：针对2.5D/3D齐全封装（如CoWoS、HBM），检测核心在于硅通孔（TSV）、微凸点（µbump，尺寸可小于10µm）的互连质量、键合对准精度（亚微米级）以及由高功耗带来的热管理失效分析。需要极高分辨率的X射线和扫描声学显微技术。

2.5 医疗与生物电子

• 要求：强调生物兼容性封装的密封性、长期植入的稳定性以及无菌包装的完整性。检测重点包括气密性检测（氦质谱检漏）、封装体内水汽含量控制（要求极低，如<5000ppm）以及材料溶出物分析。

3. 检测仪器的原理和应用

3.1 扫描声学显微镜

• 原理：压电换能器产生高频超声波脉冲，耦合进入样品内部。超声波在不同声阻抗材料的界面发生反射，接收反射波并依据飞行时间（深度）和振幅（界面特性）成像。

• 应用：专用于检测塑封、陶瓷封装内部的分层、空洞、裂纹等界面缺陷，是评估芯片粘接质量和塑封工艺的关键工具。

3.2 X射线实时成像系统与工业CT

• 原理：X射线穿透样品时因被吸收/散射而衰减，衰减程度与材料密度、厚度相关，探测器接收透射信号形成二维投影。CT通过样品旋转获取多角度投影，利用重建算法合成三维体数据。

• 应用：二维X射线用于在线快速检查焊点桥接、开路、异物及对位偏差。工业CT用于三维内部结构精确测量、缺陷三维定位及失效分析，是齐全封装不可或缺的检测手段。

3.3 激光扫描共聚焦显微镜与白光干涉仪

• 原理：共聚焦显微镜通过针孔消除离焦光，实现光学断面扫描，重构高分辨率三维形貌。白光干涉仪利用低相干光干涉原理，通过扫描测量表面高度变化。

• 应用：用于封装体表面形貌、焊球/凸点高度、共面性、翘曲度、粗糙度等的非接触式精密测量，测量精度可达纳米级。

3.4 热发射显微镜与OBIRCH

• 原理：热发射显微镜探测器件失效点因载流子非辐射复合产生的红外光子。光学束诱导电阻变化技术通过激光扫描并监测电路电阻变化，定位由热或载流子密度变化引起的微弱异常。

• 应用：用于封装后芯片级的失效定位，精确找出短路、漏电、栅氧击穿等缺陷的物理位置，指导后续的聚焦离子束等精细分析。

3.5 氦质谱检漏仪

• 原理：将被测腔体抽真空并连接质谱仪，外部施加以氦气，若有漏孔，氦气分子会通过漏孔进入质谱仪被检测，其信号强度与泄漏率成正比。

• 应用：用于气密性封装（如航天、军用、MEMS器件）的密封性定量检测，可检测到极低的泄漏率（可达10⁻¹² Pa·m³/s量级）。

电子封装检测技术正向高分辨率、高速度、多维信息融合及智能化方向发展，结合人工智能的自动缺陷识别、基于大数据的工艺质量预测等，正成为提升齐全封装良率与可靠性的核心支撑。
