表征分析技术内容

1. 检测项目分类及技术要点

表征分析旨在通过系统的物理与化学方法，揭示材料或产品的组成、结构、形貌及性能。主要检测项目分类及技术要点如下：

1.1 成分分析

• 元素分析：定量测定样品中元素种类与含量。技术要点包括：采用电感耦合等离子体质谱（ICP-MS）时，需注意基体效应干扰，通过内标法（如使用铟、铼）校正，检出限可达ppt级；X射线荧光光谱（XRF）适用于固体样品无损分析，但轻元素（Z<11）检测灵敏度低。

• 相组成分析：确定材料中结晶相的种类与比例。X射线衍射（XRD）是核心技术，需严格控制扫描速度（常为2°/min）和步长（0.02°），结合Rietveld精修进行定量，误差可控制在2%以内。

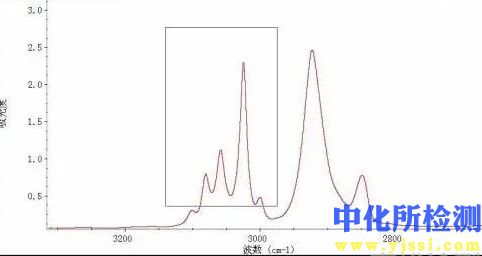

• 分子结构与官能团分析：傅里叶变换红外光谱（FTIR）需注意样品制备（KBr压片法或ATR附件），分辨率为4 cm⁻¹时可获得清晰谱图；拉曼光谱对非极性键敏感，需避免样品荧光干扰。

1.2 形貌与结构分析

• 微观形貌：扫描电子显微镜（SEM）要求样品导电，非导电样品需喷镀金/铂膜5-10 nm；分辨率可达1 nm。图像分析需结合能谱（EDS）进行微区成分半定量分析，误差约为5%。

• 内部结构：透射电子显微镜（TEM）样品需制备为<100 nm的超薄片，配合选区电子衍射（SAED）可分析纳米级晶体结构。

• 表面物理性质：比表面积与孔隙度分析采用氮气吸附-脱附法（BET），在77K下进行，需严格脱气预处理（如300°C下真空脱气6小时），孔径分析应用BJH模型。

1.3 物理性能分析

• 热性能：差示扫描量热法（DSC）测量热流变化，升温速率通常为10°C/min，需在氮气保护下进行以防止氧化；热重分析（TGA）可测定分解温度，精度需达±0.1°C。

• 力学性能：纳米压痕技术测量硬度和模量，需选择Berkovich压头，加载速率保持0.05 s⁻¹，并通过Oliver-Pharr模型计算。

2. 各行业检测范围的具体要求

不同行业因产品特性与标准差异，对表征分析有特定要求。

2.1 金属材料与冶金行业

• 要求：需精确测定合金元素含量（如钢中C、Mn、Si、P、S）及痕量杂质元素（如As、Sn≤0.01%）。金相分析需依据GB/T 13298标准制备样品（研磨至2000#砂纸，腐蚀剂如4%硝酸酒精），评估晶粒度（对比ASTM E112图谱）、夹杂物形态与分布。

• 特殊项目：高温合金需进行持久蠕变测试（按HB 5150标准）；焊缝区域需进行微区成分线扫描分析，以评估元素偏析。

2.2 半导体与微电子行业

• 要求：薄膜厚度与成分分析是关键。椭圆偏振法测膜厚精度需达±0.1 nm；二次离子质谱（SIMS）用于检测掺杂元素（如B、P）深度分布，检测限需达10¹⁴ atoms/cm³。

• 缺陷检测：使用扫描电子显微镜（SEM）或原子力显微镜（AFM）检测晶圆表面颗粒与划痕，要求识别尺寸≥30 nm的缺陷。XRD高分辨摇摆曲线用于评估外延层结晶质量，半高宽（FWHM）需小于50 arcsec。

2.3 制药与生物材料行业

• 要求：活性药物成分（API）的晶型鉴定需使用X射线粉末衍射（XRPD），并参照USP通则<941>。粒度分布分析采用激光衍射法，需满足ICH Q3D对元素杂质的控制要求（如Cd≤0.2 ppm）。

• 生物相容性材料：高分子支架的孔隙连通性需通过显微CT分析，分辨率≤5 μm；表面亲水性通过接触角测量评估，误差±2°。

2.4 能源材料行业

• 锂离子电池材料：正极材料（如NCM）的晶体结构稳定性需通过原位XRD在充放电过程中监测；负极材料（如硅碳复合物）的循环寿命评估需结合恒电流充放电测试，库伦效率要求>99.8%。

• 燃料电池催化剂：Pt纳米颗粒的粒径分布需通过TEM统计至少200个颗粒，平均粒径需控制在3±0.5 nm；电化学活性面积通过循环伏安法测量，在0.5 M H₂SO₄溶液中，扫描速率为50 mV/s。

3. 检测仪器的原理和应用

3.1 电子显微镜

• 原理：SEM利用高能电子束扫描样品表面，激发二次电子和背散射电子成像，配合EDS探测器分析特征X射线进行元素分析。TEM利用高能电子束穿透薄样品，通过透射电子和衍射电子成像。

• 应用：SEM广泛用于材料断口分析、涂层观察；TEM用于观察纳米颗粒、位错等亚微米结构。

3.2 光谱仪

• 原理：ICP-MS利用高温等离子体（~7000K）将样品原子化并离子化，通过四级杆质量分析器按质荷比分离检测。FTIR基于分子对红外光的特征吸收，测量化学键振动能级跃迁。

• 应用：ICP-MS用于环境水样中痕量重金属检测（如Pb、Cd）；FTIR用于聚合物官能团定性及未知物结构鉴定。

3.3 衍射仪

• 原理：XRD依据布拉格方程（2d sinθ = nλ），利用单色X射线照射晶体样品，检测衍射峰位置与强度。

• 应用：物相定性分析（比对ICDD-PDF卡片库）；通过Scherrer公式（D = Kλ/(β cosθ)）计算晶粒尺寸，适用于晶粒<100 nm的材料。

3.4 表面分析仪

• 原理：X射线光电子能谱（XPS）利用单色X射线激发样品表面原子内层电子，通过分析光电子动能确定元素种类与化学态。比表面积分析仪基于BET多层吸附理论。

• 应用：XPS用于分析材料表面化学状态（如氧化物中Fe²⁺与Fe³⁺比例）；BET分析用于催化剂、吸附剂等多孔材料的比表面积（误差<±5%）和孔径分布测定。

3.5 热分析仪

• 原理：DSC测量样品与参比物在程序控温下的热流差；TGA连续测量样品质量随温度/时间的变化。

• 应用：DSC测定聚合物熔点、玻璃化转变温度；TGA用于高分子材料热稳定性评价及无机物含量测定。
