吸湿率测试技术规范

吸湿率是材料在特定环境条件下吸收和保持水分能力的量化指标，通常以材料吸收水分的质量与其干态质量的百分比表示。其测试对于评估材料的物理稳定性、尺寸变化、电气性能、机械强度及耐久性至关重要。

1. 检测项目分类及技术要点

吸湿率测试可根据测试条件和目的分为以下几类：

• 1.1 标准平衡吸湿率测试

  • 技术要点：将预先干燥至恒重的试样置于标准恒温恒湿环境中（常见条件为温度23±1°C，相对湿度50±5%），直至达到吸湿平衡（通常以连续两次称量间隔24小时，质量变化不超过0.1%为准）。计算平衡后质量增量与干燥质量的百分比。

  • 关键控制：干燥过程需确保材料本身不分解（通常采用105±2°C的烘箱），冷却必须在干燥器中进行以防止重新吸湿。温湿度控制的精确性是结果可比性的基础。

• 1.2 动态吸湿/透湿测试

  • 技术要点：此项目关注吸湿速率和动力学过程。通过连续或间隔称量，记录材料质量随时间变化的曲线，常用于评估包装材料、纺织品的透湿性。常采用杯式法（增重法或减重法），在试样两侧制造稳定的湿度梯度。

  • 关键控制：确保测试腔内湿度梯度的稳定和均匀，密封性能良好，数据采集的频率需根据材料特性设定。

• 1.3 特定条件吸湿率测试

  • 技术要点：模拟材料在极端或特定使用环境下的吸湿行为。例如：高温高湿（如85°C/85% RH，用于电子材料）、低温高湿或浸水测试（如24小时浸水吸湿率）。

  • 关键控制：测试条件需严格模拟实际工况，浸水测试需明确水质（如蒸馏水）、水温、浸泡时间及取出后表面水分擦拭的标准程序（如使用指定湿润度的海绵）。

• 1.4 尺寸变化率与吸湿关联测试

  • 技术要点：在测量吸湿率的同时，使用千分尺、激光测距仪或尺寸稳定性分析仪，同步监测材料在长度、宽度、厚度方向的尺寸变化。计算吸湿后与干燥状态的尺寸变化百分比。

  • 关键控制：尺寸测量点的标记需精确且不受测试影响，测量应在与吸湿测试相同的温湿度环境下进行，以消除热胀冷缩干扰。

2. 各行业检测范围的具体要求

不同行业因材料应用场景差异，对吸湿率的测试标准和要求有显著不同。

• 2.1 纺织行业

  • 要求：重点关注标准大气下的回潮率。天然纤维（棉、毛、丝）与化学纤维（涤纶、腈纶）的吸湿性差异极大，测试前需在标准温湿度下调湿至少24小时。测试标准通常遵循ISO 3071、GB/T 9995等。公定回潮率是贸易结算的重要依据。

• 2.2 建筑材料与木材工业

  • 要求：测试条件更为严苛。例如，石膏板、水泥基复合材料常测试浸水24小时的吸水量（kg/m²）及吸水饱和率。木材则测试从绝干状态到气干状态（通常12%含水率）或纤维饱和点以上的吸湿率，遵循ASTM D570、GB/T 17657等标准。对于保温材料（如岩棉、泡沫塑料），低吸湿率是关键指标，常要求测试部分浸入或长期高湿环境下的吸湿性能。

• 2.3 电子与高分子材料工业

  • 要求：对微量水分极其敏感。塑料粒子常采用熔体挤出失重法（如卡氏滴定法结合加热炉）测定含水量（单位通常为ppm）。集成电路封装材料、PCB基板（如FR-4）必须进行严格的吸湿回流敏感度测试（如IPC/JEDEC J-STD-020），评估吸湿后经高温回流焊时产生“爆米花”效应的风险，测试条件通常为85°C/60%RH至饱和后，进行245°C以上回流。

• 2.4 食品与医药包装行业

  • 要求：侧重于薄膜或片材的水蒸气透过率（WVTR），单位常为g/(m²·24h)。测试方法多为杯式法（GB/T 1037）、红外传感器法（ISO 15106-2）或电解传感器法（ISO 15106-3）。药品泡罩包装的吸湿性直接关系到药品稳定性，测试要求极高精度和可靠性。

• 2.5 粉末与颗粒材料（如化工原料、催化剂）

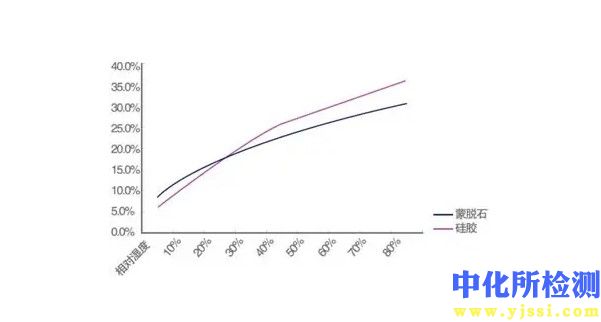

  • 要求：除测试材料本体吸湿率外，更关注其吸湿动力学特性，如吸湿等温线。通过动态水分吸附分析（DVS），精确控制相对湿度的阶梯变化，测量样品质量的微小变化，用于评估干燥剂性能、药物晶型稳定性等。

3. 检测仪器的原理和应用

• 3.1 精密电子分析天平

  • 原理：基于电磁力平衡或应变片传感器原理，实现高精度质量测量（精度可达0.1mg或更高）。

  • 应用：是所有吸湿率测试的核心称量设备。需放置于受控温湿度的实验室内或与恒温恒湿箱联用，在线实时监测质量变化。

• 3.2 恒温恒湿箱

  • 原理：通过制冷/加热系统、加湿/除湿系统以及精确的PID控制器，在箱体内创造并维持长期稳定的温度与相对湿度环境。

  • 应用：用于标准平衡吸湿率测试和特定条件吸湿老化测试。其均匀性和波动度（如±0.5°C, ±2%RH）是衡量设备等级的关键指标。

• 3.3 水蒸气透过率测试仪

  • 原理：

    • 重量法（杯式法）：将试样密封在装有干燥剂（增重法）或蒸馏水（减重法）的透湿杯上，置于恒温恒湿环境中，定期称量杯子的质量变化来计算WVTR。

    • 传感器法：在试样两侧形成稳定湿度差，水蒸气透过试样后，被载气携带至红外传感器（检测水分子红外特征吸收）或电解传感器（电解水分子为氢气和氧气，测量电解电流），直接计算透过率。

  • 应用：专用于薄膜、片材、纺织品及包装容器的透湿性检测，测试效率和数据连续性优于传统重量法。

• 3.4 动态水分吸附分析仪

  • 原理：将微量样品置于超微量天平上，通过混合干湿气流，精确、程序化地控制样品周围的相对湿度，实时、连续记录样品质量随湿度和时间的变化曲线。

  • 应用：用于研究粉末、纤维、薄膜等材料的吸湿/脱附等温线、动力学、滞后效应、扩散系数等，是前沿材料研究和药品开发的重要工具。

• 3.5 干燥箱与水分滴定仪

  • 原理：干燥箱提供恒定高温环境（如105°C）去除水分。卡尔·费休水分滴定仪则基于电化学原理，利用碘与二氧化硫在有机碱和醇存在下，定量与水反应的特性，通过测量滴定消耗的碘量来计算样品中的绝对水分含量。

  • 应用：干燥箱用于制备干态样品。卡尔·费休法则广泛应用于塑料粒子、化学品、溶剂、气体等样品中微量水分（ppm级）的精确测定，是电子和化工行业的关键检测手段。
