漏磁检测技术

1. 检测项目分类及技术要点

漏磁检测是一种利用磁化铁磁性材料后，通过探测其表面或近表面缺陷引起的磁场泄漏（漏磁场）来识别缺陷的无损检测方法。

1.1 检测项目分类

• 按缺陷类型分类：

  • 体积型缺陷检测： 主要针对造成材料体积缺失的缺陷，如腐蚀坑、点蚀、机械损伤（凹坑、划痕）、磨损减薄等。技术关键在于磁化强度和检测探头的灵敏度，需确保漏磁场足以被可靠拾取。

  • 裂纹类缺陷检测： 主要针对狭长型的表面或近表面开口缺陷，如应力腐蚀裂纹、疲劳裂纹、焊接裂纹等。技术难点在于对缺陷方向性的敏感度，通常需要采用多方向磁化或三维磁场传感技术以检测不同取向的裂纹。

  • 金属损失检测： 适用于评估壁厚的均匀性损失，如均匀腐蚀、冲蚀。通常通过测量磁通量泄漏的幅度和分布来量化金属损失深度，需进行精确的标定。

• 按检测区域分类：

  • 全覆盖检测： 对工件整体（如整段管道、储罐底板）进行100%扫描。技术要点在于确保检测速度与数据采样率的匹配，以及探头阵列对复杂几何形状的覆盖能力。

  • 焊缝专项检测： 针对焊缝及热影响区。由于焊缝组织磁性可能不均匀，且可能存在焊渣、咬边等干扰信号，技术要点在于采用特殊的探头设计和信号处理算法来抑制噪声、突出缺陷信号。

  • 局部精细检测： 对已发现可疑区域或关键部位进行高分辨率复检。通常使用手动或小型扫描设备，技术要点在于极高的空间分辨率和信噪比。

1.2 核心技术要点

• 磁化技术： 必须使被检区域达到近饱和磁化状态，以确保缺陷能产生足够强度的漏磁场。常用方法包括永磁体磁化、电磁铁磁化以及脉冲磁化。磁化场的方向应尽可能垂直于预期缺陷的主方向。

• 磁场传感技术：

  • 感应线圈： 通过测量线圈中因磁场变化而产生的感应电压来检测漏磁场。对速度敏感，适用于匀速扫描，动态响应好。

  • 霍尔元件： 直接测量磁场强度的绝对值，对扫描速度不敏感，输出稳定，能检测静态漏磁场，测量精度高。

  • 磁阻传感器： 灵敏度极高，能检测微弱的漏磁场，常用于高精度检测。

• 信号处理与数据分析： 原始信号包含大量噪声（如提离波动、材质不均、振动干扰）。需采用滤波（如数字带通滤波）、降噪（如小波变换）、信号合成、特征提取（如峰值、宽度、面积、梯度）等技术。现代系统采用自动识别算法对缺陷进行分类和量化。

• 标定与验证： 必须使用含有已知尺寸人工缺陷（如矩形槽、钻孔）的标准试块对系统进行灵敏度和深度定量标定。检测结果需通过其他无损检测方法（如超声波、涡流）或解剖进行验证。

2. 各行业检测范围的具体要求

• 石油天然气行业 - 长输管道及储罐：

  • 检测范围： 主要用于在役油气输送管道的腐蚀和缺陷检测。检测设备为管道漏磁内检测器（MFL PIG），在压力驱动下在管道内运行。

  • 具体要求：

    • 壁厚覆盖率： 通常要求对管壁进行全覆盖扫描。

    • 缺陷检测能力： 需能检测深度大于等于壁厚10%的金属损失缺陷。对轴向裂纹的检测能力较弱，需采用专门的轴向磁化或复合场技术。

    • 尺寸量化精度： 对于腐蚀缺陷，深度量化精度通常要求达到±0.5mm或壁厚的±10%（取较大值），长度和宽度精度要求相对较低。

    • 标准符合： 需符合API STD 1163《管道内检测系统》等相关标准。

• 轨道交通行业 - 车轮、车轴、钢轨：

  • 检测范围： 火车车轮路面、轮缘、轮辐；实心车轴；钢轨头部表面及近表面缺陷。

  • 具体要求：

    • 高速度与高效率： 车轴、车轮检测通常在检修线上进行，要求检测速度快（如车轮每分钟数个）。

    • 高可靠性： 对疲劳裂纹等危害性缺陷的检出概率（POD）要求极高，通常要求接近100%。

    • 复杂几何形状适应： 探头需适应车轮、车轴的曲面，保证恒定提离。

    • 标准符合： 遵循EN 15313、TB/T 3118等铁路行业标准。

• 特种设备行业 - 储罐底板、锅炉管、压力容器：

  • 检测范围： 常压储罐底板上表面腐蚀；锅炉炉管外壁腐蚀与裂纹；压力容器焊缝。

  • 具体要求：

    • 储罐底板： 检测器在底板表面移动，需克服底板不平、有沉积物等挑战。要求能识别最小直径约20mm、深度为底板厚度20%的腐蚀点。检测结果常以C扫描图形式呈现。

    • 锅炉管： 通常在锅炉维护时进行，设备需能在管束间狭小空间移动。重点检测外壁减薄和横向裂纹。

    • 标准符合： 参考API 653、NB/T 47013.11等标准。

• 钢铁与制造业 - 棒材、线材、钢坯：

  • 检测范围： 钢铁产品在线或离线表面缺陷检测，如裂纹、折叠、结疤。

  • 具体要求：

    • 高速在线检测： 生产线速度可达每秒数十米至上百米，要求检测系统具有极高的响应速度和数据处理能力。

    • 全周向覆盖： 采用环绕式探头阵列或旋转探头，确保对圆柱形产品360°检测。

    • 抗干扰能力： 生产现场环境恶劣（高温、振动、氧化铁皮），系统需具备极强的电磁兼容性和抗干扰能力。

3. 检测仪器的原理和应用

3.1 基本原理
漏磁检测基于电磁学原理。当铁磁性工件被足够强度的磁场磁化时，其内部磁力线会被限制在材料内。若工件表面或近表面存在缺陷，会使材料的磁导率发生突变，导致部分磁力线在缺陷处发生畸变并泄漏到工件外部空气中，形成“漏磁场”。该漏磁场的强度、分布与缺陷的尺寸、形状、埋藏深度密切相关。通过磁传感器扫描工件表面，拾取漏磁场信号，经处理分析后即可反推缺陷的特征。

3.2 主要仪器类型及应用

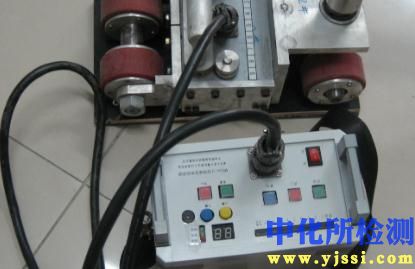

• 扫查式漏磁检测仪：

  • 原理： 集成磁化单元（永磁体或电磁铁）和磁场传感器（霍尔元件阵列为主）于一个扫查探头中。手动或机械驱动探头扫过工件表面，实现局部区域检测。

  • 应用： 适用于焊缝检测、在役结构局部抽查、小尺寸工件检测。便携、灵活。

• 管道漏磁内检测器：

  • 原理： 一种复杂的智能清管器。本体携带强永磁体环，将管壁磁化。紧随其后的多个传感器舱内布满高精度霍尔传感器，以极高采样率记录管壁全周的漏磁场数据。数据存储于机载存储器，检测完成后下载分析。

  • 应用： 油气长输管道、城市管网的内腐蚀和缺陷普查。是管道完整性管理的核心工具。

• 自动化漏磁检测系统：

  • 原理： 将多通道漏磁探头、高精度机械传动装置、计算机控制系统集成一体。可实现复杂路径的自动扫描、数据同步采集与实时成像。

  • 应用： 储罐底板自动检测、火车车轮/车轴自动检测线、棒材/钢坯在线检测系统。效率高、重复性好。

• 复合式检测仪器：

  • 原理： 将漏磁检测与其他技术（如涡流检测、超声导波）集成于同一探头或系统中，实现优势互补。

  • 应用： MFL与涡流（ECT）复合用于区分表面与近表面缺陷；MFL与超声测厚复合，在检测缺陷的同时直接测量剩余壁厚。
