瞬变检测技术详述

瞬变，通常指电路中电压或电流在极短时间内（微秒至毫秒级）发生的非预期、高幅值的短暂变化，主要包括电压暂升、电压暂降、电压中断、瞬态脉冲（浪涌/尖峰）等。其检测与分析对于保障电力系统稳定、保护敏感设备至关重要。

1. 检测项目分类及技术要点

瞬变检测主要分为两大类：电压暂态变化和瞬态脉冲。

• 1.1 电压暂态变化

  • 电压暂降（Sag/Dip）：工频电压有效值突然下降至额定值的10%-90%，持续时间0.5周波至1分钟。技术要点在于精确捕捉下降幅度、持续时间和起始/结束相位点。需使用半周波或全周波刷新RMS值进行计算和判断。

  • 电压暂升（Swell）：工频电压有效值突然上升至额定值的110%-180%，持续时间同暂降。检测需注意与过电压的区分（过电压持续时间更长）。

  • 短时中断（Interruption）：电压下降至额定值的10%以下，持续时间不超过1分钟。检测关键在于高灵敏度与快速响应，以捕捉毫秒级的完全失电。

  • 技术核心：基于IEC 61000-4-30等标准，采用固定的滑动窗口（通常为10/12周波）计算电压真有效值（True RMS），并以每半周波（10ms或8.33ms）刷新一次的方式进行监测和事件记录。

• 1.2 瞬态脉冲

  • 振荡瞬态：以振荡波形式叠加在工频电压上，频率范围从5kHz到数MHz，持续时间短。检测重点在于高频采样率（通常>10 MS/s）和足够的带宽（≥20 MHz）以捕捉振荡细节。

  • 脉冲瞬态：单向极性的快速上升尖峰，如雷击浪涌。典型上升时间为纳秒至微秒级，能量较高。技术要点在于极高的采样率（≥50 MS/s）和宽输入量程，并需区分共模和差模干扰。

  • 技术核心：依赖于高速数据采集（DAQ）系统，使用峰值检测、波形捕获和频谱分析。需遵循IEC 61000-4-18等浪涌抗扰度测试相关标准进行校准和评估。

• 通用技术要点：

  • 同步采样：电压信号采样必须与电网频率同步，以消除频谱泄漏，确保RMS计算和谐波分析的准确性。

  • 时间标签精度：事件记录需具备高精度时间戳（通常基于GPS或IRIG-B时钟同步），精度需达1毫秒或更高，用于多点测量关联分析。

  • 预触发与后触发记录：设备应能存储事件发生前、后的完整波形，用于根本原因分析。

2. 各行业检测范围的具体要求

• 2.1 半导体与集成电路制造业

  • 要求：对电压暂降极度敏感，毫秒级的90%深度暂降即可导致生产线停摆。要求检测仪器具备极高的监测密度（在关键工艺设备、洁净室空调系统、不间断电源输入端等处全面布点），且能识别低于100ms的瞬时事件。需建立厂级电能质量监测系统（PQMS），进行实时告警与事件根源追踪。

• 2.2 数据中心与通信行业

  • 要求：关注电压暂降、中断及瞬态脉冲对IT服务器、网络设备和存储系统的冲击。检测需覆盖从市电入口、不间断电源（UPS）、配电单元（PDU）到机柜电源（RPP）的全链路。特别要求分析UPS、发电机等后备系统的切换瞬态过程。标准参考TIA-942、Uptime Institute Tier标准。

• 2.3 新能源发电（光伏、风电场）

  • 要求：并网点（PCC）的瞬变检测需符合电网规范（如国标GB/T 19964、IEEE 1547）。重点监测并网逆变器启停、电网故障引起的电压暂降/暂升，以及由此可能引发的风机脱网或光伏逆变器跳闸。要求仪器具备高电压等级直接输入或通过专用PT/CT接入能力，并支持特定电网编码（Grid Code）的合规性报告生成。

• 2.4 轨道交通与电动汽车充电

  • 要求：牵引供电系统的电压波动、机车启动产生的谐波与暂态是检测重点。在充电站，需检测大功率直流快充桩启动时对配电网造成的电压暂降，以及桩侧可能受到的电网瞬态影响。检测环境复杂，要求仪器具备良好的抗干扰能力和宽温工作范围。

• 2.5 民用航空与机场

  • 要求：跑道灯光系统、导航系统（如ILS）、航站楼关键负荷对电能质量要求极高。检测需严格遵循国际民航组织（ICAO）及本地民航管理机构的技术标准，对电压中断的检测要求达到毫秒级精度，以保障飞行安全。

3. 检测仪器的原理和应用

• 3.1 核心原理

  • 信号调理与数字化：通过高精度电压/电流互感器、分压器或罗氏线圈将高电压、大电流信号转换为安全的低电平信号，经抗混叠滤波器后，由高速模数转换器（ADC）进行同步采样数字化。

  • 实时分析与事件判定：数字信号处理器（DSP）或现场可编程门阵列（FPGA）对采样数据流实时进行真有效值计算、波形比较，并与预设的阈值（符合EN 50160、IEEE 1159等标准）进行比对，触发事件记录。

  • 数据存储与通信：捕获的瞬态波形、有效值趋势、事件日志等数据存储于内部存储器，并通过以太网、4G/5G、Wi-Fi或光纤等方式上传至上层监控系统。

• 3.2 主要仪器类型及应用

  • 高级电能质量分析仪：

    • 原理：集成了多通道同步高速ADC、高精度时钟和强大的分析软件。采用傅里叶变换（FFT）、小波变换进行稳态和瞬态分析。

    • 应用：用于长期的合规性监测、系统级电能质量评估、故障诊断和能效分析。是电网公司、大型工业企业、认证实验室的核心工具。

  • 瞬态电压浪涌记录仪：

    • 原理：专注于捕捉纳秒至微秒级的瞬态脉冲。通常采用高速比较器和峰值保持电路，触发灵敏度极高。

    • 应用：用于雷击保护系统（SPD）效能评估、电子设备安装环境的电磁骚扰摸底测试、设备故障（如电路板击穿）的根源调查。

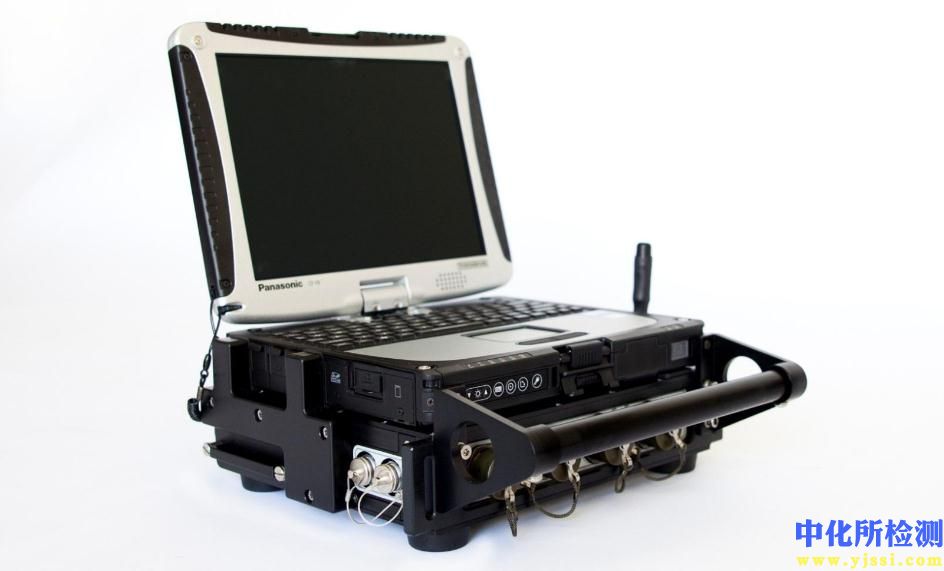

  • 便携式电能质量录波仪：

    • 原理：结构与高级分析仪类似，但更注重便携性和易用性。通常具备触摸屏和现场生成报告的功能。

    • 应用：适用于故障排查、设备投运前的验收测试、现场工程师的短期监测任务。

  • 在线式电能质量监测装置：

    • 原理：基于嵌入式系统设计，结构紧凑，可长期安装于配电柜中。通过IEC 61850、Modbus等协议将数据集成至SCADA或能源管理系统。

    • 应用：构成分布式电能质量监测网络，用于智能变电站、工业园区、大型建筑的常态化监控和预警。

• 3.3 关键性能指标

  • 采样率：决定捕捉瞬态细节的能力。对于瞬态脉冲，需≥50 MS/s；对于电压暂降，1-256 kS/s通常足够。

  • 带宽：仪器模拟前端的频率响应范围，应远高于待测信号最高频率分量。

  • 精度：电压/电流测量精度通常要求达到±0.1% - ±0.5% of reading（稳态）。

  • 时间同步精度：对于多点测量，优于±1 µs。

  • 合规性：仪器自身需通过标准认证，如符合IEC 61000-4-30 Class A（最高精度等级）标准。
