涡流无损检测技术

涡流检测（Eddy Current Testing, ECT）是一种基于电磁感应原理的无损检测方法。当载有交变电流的检测线圈靠近导电试件时，线圈产生的交变磁场会在试件中感生出涡旋状电流（涡流）。该涡流自身产生一个与原磁场方向相反的次级磁场，二者叠加导致检测线圈的阻抗发生变化。试件中的不连续性（如裂纹、腐蚀）或材质变化（如电导率、磁导率）会干扰涡流的流动路径和强度，进而引起线圈阻抗的特定变化。通过监测和分析线圈阻抗（或感应电压）的变化，即可评估试件的表面和近表面状态。

1. 检测项目分类及技术要点

涡流检测主要分为以下几类，每类有其独特的技术要点：

• 缺陷检测

  • 技术要点：对表面及近表面裂纹、折叠、气孔、夹杂等不连续性缺陷高度敏感。检测频率通常在1 kHz - 2 MHz范围内。高频（>100 kHz）用于薄涂层下或近表面缺陷检测，对微小裂纹灵敏度高；低频（<10 kHz）能穿透更深，用于检测较深处的缺陷或评估厚度。必须采用合适的探头（如表面扫查探头、穿过式线圈）并对提离效应进行有效补偿。

• 电导率测量与材质分选

  • 技术要点：用于鉴别合金牌号、热处理状态、硬度差异以及混料分选。测量精度可达国际退火铜标准（IACS）的±0.5%以内。需使用专门的电导率探头（通常为绝对式）和标样（如电导率标准块）。检测频率一般较低（如60 kHz），以减小渗透深度变化的影响。温度变化对电导率影响显著，需进行温度补偿。

• 涂层/覆层厚度测量

  • 技术要点：用于测量非导电涂层（如阳极氧化膜、油漆、搪瓷）在非铁磁性金属基体上的厚度，或非磁性覆层（如铬、锌）在磁性钢基体上的厚度。前者基于提离效应，后者基于磁导率变化。测量需使用高频（对非导电涂层）或低频（对磁性基体上的非磁性覆层），并依据已知厚度的标准片进行校准。

• 厚度测量

  • 技术要点：用于测量导电金属薄板、管壁或结构的剩余厚度，尤其在仅可单侧接近时。采用低频涡流技术以提高渗透深度，典型频率范围为100 Hz - 100 kHz。需注意边缘效应和曲率影响，必须使用与工件曲率匹配的探头和相应的标样进行校准。

• 金属薄板/管材的在线监测

  • 技术要点：在生产线上对连续运动的金属带材、线材或管材进行高速、百分之百的缺陷检测与质量控制。常用穿过式线圈或阵列探头。系统需具备高速信号处理能力、自动报警、标记和分选功能。关键在于抑制由材料振动（提离波动）、温度漂移带来的噪声。

2. 各行业检测范围的具体要求

• 航空航天

  • 要求：对飞机发动机叶片、轮盘、涡轮盘榫槽、起落架、紧固件孔周及多层结构中的疲劳裂纹和腐蚀具有极高的检测可靠性要求。广泛使用高频（>1 MHz）笔式探头进行手动或自动扫查。必须遵循严格的行业标准（如SAE AMS, ASTM E2375）。相位分析常用于区分缺陷信号与结构干扰信号。渗透深度通常较浅（<3mm），专注于表面及近表面缺陷。

• 电力（特别是核电与火电）

  • 要求：针对蒸汽发生器传热管（镍基合金、因科镍等）、凝汽器管（钛、铜合金）、涡轮叶片等关键部件。核电领域要求极为严苛，需采用多频/多通道涡流技术，以同时检测并分离缺陷、支撑板信号、沉积物信号及管板信号。远场涡流技术用于检测碳钢管道的壁厚减薄和腐蚀缺陷。数据评估需符合ASME锅炉及压力容器规范等。

• 石油化工

  • 要求：重点检测热交换器管束（铜、钛、不锈钢、碳钢）的内外壁腐蚀、点蚀、磨损和裂纹。常使用内穿过式探头（Pancake线圈或阵列）进行检测。对于铁磁性管（如碳钢），需采用磁饱和技术以克服高磁导率带来的强噪声，或应用远场涡流技术。对厚壁管道的外壁腐蚀检测，低频涡流是常用手段。

• 汽车制造

  • 要求：主要用于关键安全部件（如连杆、曲轴、转向齿条）的在线全检或抽检，检测锻造裂纹、热处理缺陷等。也用于铝合金车身板材的材质分选和涂层厚度测量。要求检测速度快、自动化程度高，常集成于生产线。探头需适应复杂几何形状。

• 冶金与金属加工

  • 要求：对棒材、线材、管材在热轧、冷拔后的表面缺陷（裂纹、翘皮）进行在线连续检测。要求高速、高灵敏度，并能承受恶劣环境（高温、水、氧化皮）。采用旋转探头系统或阵列探头实现全覆盖检测。同时，涡流也用于轧制过程中板带厚度的监控。

• 轨道交通

  • 要求：车轴、轮毂、钢轨的疲劳裂纹检测是重中之重。通常使用专用探头（如轮毂检测探头组）和仿形探头（针对钢轨特定部位）。检测多在维修车间进行，要求设备便携，结果重复性好。对于车轮路面下的缺陷，需采用低频技术。

3. 检测仪器的原理和应用

现代涡流检测仪器的核心是激励、采集、分析和显示模块。

• 原理：

  1. 信号发生与激励：仪器产生特定频率（单频、多频或扫频）的正弦波电流，驱动检测探头。

  2. 信号拾取与调制：缺陷引起的探头阻抗变化，通过电桥或谐振电路转化为电压幅值和相位的变化。

  3. 信号处理：包括滤波（高通、低通、带阻）、放大、解调（提取幅值和相位信息）、混频（在多频技术中分离不同影响因素）等，以抑制噪声、增强缺陷信号。

  4. 分析与显示：处理后的信号以阻抗平面图（时基图）或时域扫描图（带状图）形式显示。阻抗平面图上，信号的轨迹和相位角用于区分缺陷类型、深度以及排除干扰。现代数字仪器具备强大的数据分析、存储和自动报警功能。

• 主要仪器类型与应用：

  • 便携式涡流仪：轻便、电池供电，用于现场、在役设备的点检和手动扫查，如飞机蒙皮检查、焊缝检测。

  • 多频/多通道涡流仪：可同时产生和处理多个频率的激励信号，广泛应用于核电蒸汽发生器管检等复杂应用，能有效分离多重影响因素。

  • 阵列涡流仪：由多个按规则排列的微型线圈构成探头，通过电子切换实现快速大面积扫查，无需机械扫描，效率极高，适用于飞机机身、机翼大面积的腐蚀与裂纹检测，以及管板的全覆盖检测。

  • 远场涡流检测系统：采用特殊的探头结构（分离的激励线圈和检测线圈），其检测信号对铁磁性管道壁厚减薄具有近乎线性的灵敏度，且对提离不敏感，专用于石油、化工行业小直径碳钢管道的腐蚀检测。

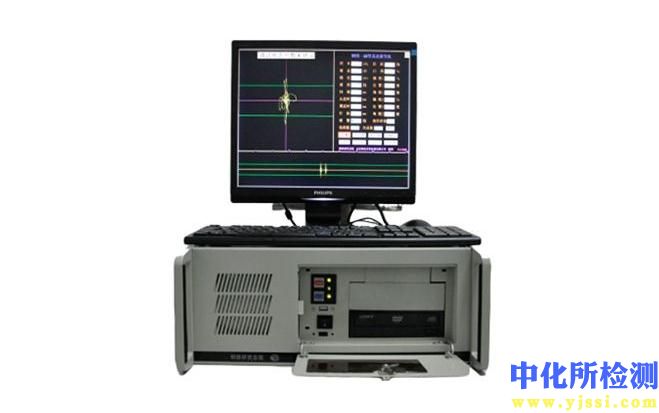

  • 在线自动化检测系统：集成专用的探头机械装置、传送机构、控制系统和涡流仪器，用于生产线上的金属产品（管、棒、线、带材）的百分之百无损检测，实现实时报警、标记和分选。

涡流检测技术以其非接触、速度快、对表面缺陷灵敏度高、易于自动化等优点，在工业质量控制和在役设备安全保障中发挥着不可替代的作用。其应用效能高度依赖于对检测原理的深刻理解、针对具体对象的工艺优化以及人员的专业培训。
