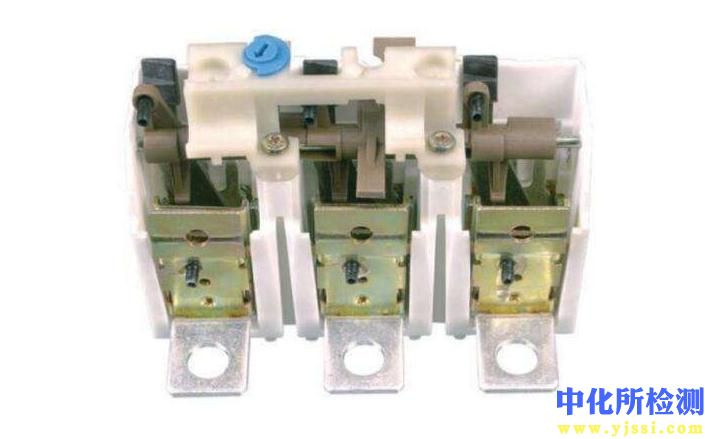

脱扣测试技术详解

脱扣测试是对断路器、热继电器、电动机保护器等低压电器保护功能的强制性验证试验，旨在确认其过载、短路等故障条件下的脱扣特性是否符合设计标准与安全规范，是保障电气系统选择性保护与设备安全的关键环节。

一、 检测项目分类及技术要点

脱扣测试主要分为延时脱扣特性测试和瞬时脱扣特性测试两大类。

1. 延时脱扣特性测试
该测试验证保护电器在过载电流下的动作时间-电流特性。

• 测试项目：

  • 反时限过载保护测试：模拟过载电流，测量从施加电流到脱扣动作的时间。通常测试电流为脱扣整定电流（Ir）的1.05倍（不脱扣）、1.25倍/1.3倍（脱扣）及更高倍数（如2倍、4倍、6倍、10倍Ir）。

  • 定时限过载保护测试：适用于电子式脱扣器，验证在设定延时时间内的准确动作。

• 技术要点：

  • 电流稳定性：测试期间，输出电流的波动应小于±2%，以确保时间测量的准确性。

  • 时间测量精度：高精度计时器（误差±0.1%以内）记录从电流达到预设值的90%瞬间到脱扣触点动作瞬间的时间间隔。

  • 热记忆效应：对热磁式断路器，测试前需处于“冷态”（与环境温度平衡）。多次测试间需足够冷却时间，或考虑前次测试产生的热累积对后续测试数据的影响。

  • 环境温度补偿：热脱扣特性受环境温度影响，高端测试仪器需具备环境温度监测与结果校正功能（通常基准温度为20℃或30℃）。

2. 瞬时脱扣特性测试
该测试验证保护电器在短路电流下的快速动作特性。

• 测试项目：

  • 短路瞬时保护（Ii）测试：验证当电流达到短路瞬时整定值时，断路器是否在规定的极短时间内（通常<20ms至100ms）脱扣。

  • 短延时保护（Isd）测试：验证电子式断路器在设定的短延时时间（通常0.1s-0.4s）内可承受预期短路电流，并在延时后动作，以实现选择性保护。

• 技术要点：

  • 高电流输出能力：测试仪需能产生高达数万安培（如50kA）的瞬时电流，以模拟真实短路条件。电流上升率（di/dt）需足够高。

  • 精确控制与关断：必须能精确控制电流幅值与持续时间，并在脱扣发生后数个毫秒内快速切断测试电流，防止设备损坏。

  • 动作时间分辨率：需使用高速数据采集系统（采样率>100kHz）捕捉和分析脱扣线圈动作、触头分离的精确时间点。

3. 接地故障保护测试
验证剩余电流动作保护器（RCD/漏电保护器）或断路器的接地故障功能。

• 技术要点：

  • 剩余电流注入：施加精确可控的差分剩余电流（如0.5IΔn, IΔn, 5IΔn）。

  • 动作时间测量：测量从施加剩余电流到触头断开的全部断开时间，标准对不同倍数的剩余电流有明确的最大动作时间要求（如对IΔn，一般型≤300ms，S型≤150ms）。

二、 各行业检测范围的具体要求

1. 低压配电设备制造业

• 范围：万能式断路器（ACB）、塑料外壳式断路器（MCCB）、微型断路器（MCB）、热过载继电器等。

• 要求：

  • 全特性测试：依据GB/T 14048.2、IEC 60947-2等标准，进行从1.05Ir至最大短路分断能力的完整序列测试，绘制时间-电流特性曲线（TCC曲线）。

  • 校准与验证：对可调脱扣器，需在整定范围的最小、常规、最大点进行测试，验证其整定精度与重复性。

  • 型式试验与出厂试验：型式试验需进行极端极限值测试；出厂试验通常进行抽检，关键项目如瞬时脱扣和额定电流下的延时脱扣。

2. 电力系统与工业运维

• 范围：现场运行的配电柜、MCC柜、重要回路保护电器。

• 要求：

  • 现场校验：重点验证当前整定值下的动作特性是否与保护定值单一致，确保选择性保护配合。

  • 低压大电流测试法：受现场条件限制，通常采用低电压（<50V）、大电流（可达6000A）的次级注入法进行测试，虽不能完全模拟真实故障的电压应力，但可有效验证脱扣逻辑与时间特性。

  • 周期性测试：根据NFPA 70B、IEEE等维护标准，建议每1-3年或故障跳闸后对关键断路器进行特性测试。

3. 建筑电气与终端配电

• 范围：终端配电箱内的MCB、RCD、RCBO。

• 要求：

  • 简化特性验证：依据GB/T 16916/16917、IEC 61009系列标准，重点测试：MCB的瞬时脱扣（B/C/D型特性）、RCD的动作电流与时间。

  • 非对称性测试：对RCD，需进行交流、脉动直流等不同波形剩余电流的测试。

  • 安装后验收测试：电气安装标准（如GB 50303）要求对RCD进行现场测试，通常使用便携式RCD测试仪，施加额定剩余动作电流验证其动作时间。

三、 检测仪器的原理和应用

1. 核心原理
脱扣测试仪本质是一个可编程的大功率恒流源，结合高精度测量与控制系统。

• 功率输出单元：采用大容量变压器、功率放大器或基于电容储能的脉冲放电电路，将市电或存储的能量转化为低电压、大测试电流。

• 控制与测量系统：以高速微处理器/DSP为核心，根据预设的测试项目（电流值、时间、波形），通过功率器件（如IGBT、晶闸管）精确控制输出电流的幅值、上升时间和持续时间。同时高速采样电流、电压信号，并监测被测电器辅助触点的状态变化。

• 数据处理与评估：自动记录动作时间、测试电流真有效值等数据，并与内置标准限值或用户自定义限值进行比较，判定“合格/不合格”。

2. 主要仪器类型及应用

• 台式综合测试系统：

  • 应用：主要用于制造厂、实验室的型式试验和全特性测试。

  • 特点：输出电流范围宽（AC/DC，从数安培至数万安培），功能全面，精度高，可自动绘制TCC曲线，通常集成高低温环境箱进行温度影响测试。

• 便携式现场测试仪：

  • 应用：用于电力、工业等现场的安装调试与维护测试。

  • 特点：重量轻，采用次级注入法。高级型号可进行三相同时测试，具备回路电阻测试功能以评估接触状态，并可通过软件进行保护配合分析。

• 专用RCD测试仪：

  • 应用：用于建筑电气中漏电保护器的安装后验收与定期检验。

  • 特点：小巧便携，能产生标准规定的各类剩余电流波形（AC, A, B型），直接显示动作电流值和动作时间，并通常集成线路电压、接地电阻等测量功能。

3. 关键性能参数

• 输出电流范围与精度：如0.1A-6000A（便携式），±（1%读数+0.5%量程）。

• 时间测量范围与分辨率：如0.1ms-10000s，分辨率0.1ms。

• 波形生成能力：能否输出纯正弦波、含谐波波形以测试谐波影响。

• 数据管理与通讯：支持存储测试报告，并通过USB、蓝牙或Wi-Fi上传至计算机进行深度分析。
