1. 检测项目分类及技术要点

轴压比检测的核心是对构件轴向压力与抗压承载力的比值进行测定与评估，主要分为直接检测与间接计算两类。

1.1 直接检测

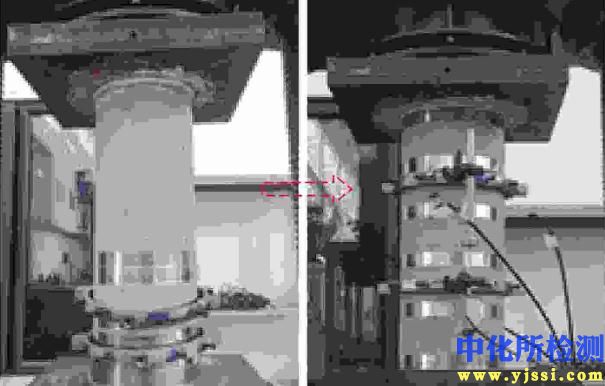

通过试验机对构件试件或原位构件施加轴向压力，直至破坏，直接获得其极限承载力。

• 技术要点：

  • 试件制作：需严格按标准制备标准试件（如混凝土立方体、棱柱体），确保端部平整、轴线对中。

  • 加载制度：采用连续均匀加载或分级加载，控制加载速率。对于混凝土，速率通常为0.3-1.0 MPa/s。

  • 数据采集：同步采集轴向荷载、轴向变形、横向变形（用于计算泊松比）数据，记录破坏荷载和破坏形态。

  • 结果处理：将实测极限承载力除以构件截面面积和材料强度分项系数，得到构件抗压承载力设计值。

1.2 间接计算
通过检测构件材料实际强度、几何尺寸及配筋情况，依据设计规范公式计算其轴压比。这是工程现场最常用的方法。

• 技术要点：

  • 材料强度检测：

    • 混凝土：采用回弹法、超声回弹综合法、钻芯法、后装拔出法等。钻芯法为直接检测抗压强度的局部微破损方法，结果最可靠，常作为其他间接法的校正基准。

    • 钢材：通常取样进行拉伸试验，获取屈服强度、抗拉强度。现场有时采用里氏硬度法间接推断。

  • 几何尺寸检测：使用激光测距仪、全站仪、超声波测厚仪等，精确测量构件截面尺寸（如柱的截面宽度、高度）、长度及可能的截面削弱。

  • 配筋情况检测：采用钢筋探测仪确定主筋位置、数量、直径；必要时局部剔凿露筋进行验证。保护层厚度对耐久性及计算有效截面有影响，需一并检测。

  • 计算与评估：将实测材料强度、截面尺寸和配筋参数代入规范公式（如《建筑抗震设计规范》GB 50011中框架柱的轴压比限值计算公式），计算实际轴压比，并与规范限值对比，评估其抗震安全性。

2. 各行业检测范围的具体要求

不同行业因结构特性、使用环境和安全标准不同，对轴压比检测的重点和要求存在差异。

2.1 建筑工程

• 范围：主要针对钢筋混凝土框架柱、剪力墙、筒体等竖向承重构件，尤其是抗震设防等级高的结构。

• 要求：

  • 抗震设计：轴压比是关键的抗震性能控制指标。规范对不同抗震等级、结构类型的柱和墙规定了明确的轴压比限值（通常框架柱为0.65-0.90，剪力墙为0.40-0.60）。检测必须确保实际轴压比不大于此限值。

  • 既有建筑鉴定：在安全性鉴定和抗震鉴定中，需复核关键构件的实际轴压比，评估其是否满足现行规范或原设计的要求。对使用年久、材料劣化（如混凝土碳化、钢筋锈蚀）的结构，需考虑承载力折减。

  • 施工质量验证：对重要结构或疑似有质量缺陷的构件，进行材料强度和尺寸抽查，以验证其轴压比是否满足设计要求。

2.2 桥梁工程

• 范围：主要针对桥墩、索塔、拱桥的拱肋等承受较大轴向压力的构件。

• 要求：

  • 长期性能与耐久性：除验算设计轴压比外，更关注在长期车载、环境侵蚀（如氯离子、冻融）作用下，材料性能退化导致的轴压比隐性增大问题。

  • 稳定性考量：高墩、细长墩柱需将轴压比检测与稳定系数（长细比影响）验算结合进行。

  • 荷载验证：对于特大桥梁或发生超载事故的桥梁，需通过检测实际材料强度和尺寸，重新核算在最大实际荷载下的构件轴压比安全裕度。

2.3 电力与通信工程

• 范围：输电铁塔、通信塔的钢管、角钢主材，以及变电站构支架等。

• 要求：

  • 钢材性能：重点检测钢材的实测屈服强度。铁塔构件多为轴心受压，轴压比控制更直接关联材料的屈服强度和稳定系数。

  • 连接节点影响：需注意螺栓连接或焊接节点的有效性对构件计算长度和承载力的影响，这在整体轴压比评估中至关重要。

  • 腐蚀检测：对于长期服役的钢结构，必须精确检测截面因腐蚀产生的厚度削弱，采用剩余有效截面进行轴压比计算。

2.4 特种设备与工业构筑物

• 范围：石油化工装置的反应塔、火炬塔架，冶金行业的高炉炉壳、大型储仓的支撑柱等。

• 要求：

  • 极端工况：需考虑高温（可能导致材料强度降低）、交变荷载、腐蚀性介质等特殊工作环境对材料性能和截面的影响，检测时需引入环境折减系数。

  • 动力效应：对于承受显著动力荷载的构筑物，轴压比评估需与动力响应分析相结合。

3. 检测仪器的原理和应用

3.1 材料强度检测仪器

• 回弹仪：

  • 原理：利用弹簧驱动重锤弹击混凝土表面，以重锤的回弹值（反映表面硬度）与混凝土抗压强度之间的相关关系推定强度。

  • 应用：混凝土构件表面强度快速普查。需结合碳化深度修正，对表层质量敏感。

• 超声检测仪：

  • 原理：测量超声波在混凝土中的传播速度，波速与混凝土的弹性模量、密度相关，可间接反映强度和质量均匀性。

  • 应用：常与回弹法结合（超声回弹综合法），提高强度推定精度；也可用于内部缺陷探测。

• 钻芯机：

  • 原理：直接从结构上钻取圆柱状混凝土芯样，在实验室压力机上加工后直接进行抗压试验。

  • 应用：强度检测的基准方法，结果最可靠。用于重要部位检测或对其他方法进行校准。属局部微破损检测。

• 里氏硬度计：

  • 原理：测量冲击体弹击金属表面后的反弹速度与冲击速度的比值，该硬度值与金属材料的屈服强度、抗拉强度存在统计关系。

  • 应用：现场无损推定钢材强度。需针对不同钢材类型建立专用换算曲线。

3.2 几何尺寸与配筋检测仪器

• 数字激光测距仪/全站仪：

  • 原理：利用激光飞行时间或相位差原理测距，结合角度编码器，可高精度测量构件的空间尺寸和形变。

  • 应用：构件截面尺寸、倾斜度、整体变形的非接触测量。

• 钢筋探测仪：

  • 原理：基于电磁感应原理。探头产生交变电磁场，在接近钢筋时产生感应电流，通过分析磁场变化确定钢筋位置、走向、保护层厚度，部分仪器能估测钢筋直径。

  • 应用：混凝土结构中钢筋分布的无损普查，为计算提供配筋参数。

• 超声波测厚仪：

  • 原理：超声波脉冲在物体中传播，遇到对侧界面反射，通过测量发射与接收回波的时间差，结合材料声速计算厚度。

  • 应用：测量钢管壁厚、钢结构板材剩余厚度，评估腐蚀减薄情况。

3.3 综合检测与数据分析系统

• 静态应变采集系统：

  • 原理：通过电阻应变片或光纤光栅传感器感知构件表面应变，结合荷载信息可推算应力状态和弹性模量。

  • 应用：在构件加载试验或长期监测中，实时监测轴向和横向应变，用于深入研究构件受压性能和泊松比。

• 结构计算与校核软件：

  • 原理：集成规范公式与有限元分析内核。

  • 应用：将现场检测获得的材料强度、几何参数、配筋信息输入，自动进行轴压比计算、承载力校核及抗震性能评估，生成规范化报告。
