抗屈曲能力检测技术规范

1. 检测项目分类及技术要点

抗屈曲能力检测主要评估材料、构件或结构在轴向压力作用下抵抗失稳（屈曲）的能力。检测核心在于确定临界屈曲载荷及对应的屈曲模式。

1.1 主要检测项目分类

• 线性屈曲分析（LBA）：基于小变形和理想线弹性假设，计算理论弹性屈曲载荷（特征值）及对应的屈曲模态（失稳形状）。此为理论预测和初步评估手段。

• 非线性屈曲分析：

  • 几何非线性屈曲分析：考虑大变形（有限应变/旋转）对结构刚度的影响，跟踪结构的载荷-位移全过程路径，获取极限承载能力。

  • 材料非线性屈曲分析：考虑材料在载荷下的塑性发展、损伤或破坏，常用于弹塑性材料的屈曲评估。

  • 双重非线性屈曲分析：同时考虑几何与材料非线性，最接近实际工况，用于高精度评估。

• 初始缺陷敏感性分析：评估几何初始缺陷（如初弯曲、初偏心）、残余应力、荷载偏心等对临界屈曲载荷的削弱影响，是工程评估的关键环节。

• 后屈曲行为分析：研究结构在发生初始屈曲后的平衡路径、承载能力变化及可能的失效模式（如跳跃屈曲、渐进屈曲）。

1.2 关键技术要点

• 边界条件模拟：必须精确模拟实际约束情况（铰接、固接、弹性约束等），边界条件的微小偏差会导致临界载荷计算结果的显著差异。

• 载荷施加方式：确保载荷施加的准确性与稳定性，特别是偏心载荷的施加需要高精度对中装置。

• 缺陷引入：根据相关标准（如欧盟规范EN 1993-1-6、美国AISC规范等）或实测统计资料，合理引入具有代表性的最不利初始缺陷形态与幅值。

• 收敛准则：在非线性分析中，需合理设置力、位移或能量的收敛容差，以确保计算结果的稳定性和可靠性。

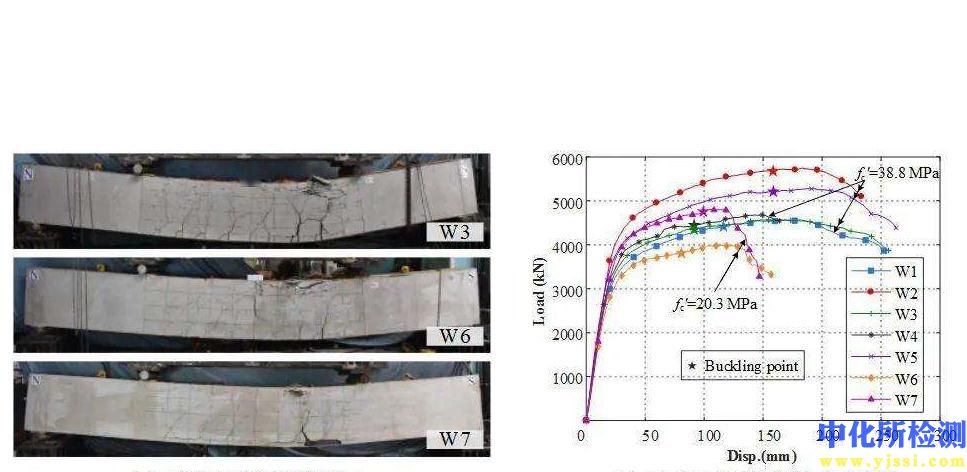

• 失效判据：明确屈曲失效的判定标准，如载荷-位移曲线出现极值点（峰值载荷）、应变突变、或指定区域的最大变形/应变达到限值。

2. 各行业检测范围的具体要求

2.1 土木建筑与桥梁工程

• 范围：钢柱、钢桁架压杆、拱肋、薄壁钢梁腹板、混凝土填充钢管（CFST）、索膜结构、大跨度空间网壳结构等。

• 要求：

  • 遵循《钢结构设计标准》（GB 50017）、《空间网格结构技术规程》（JGJ 7）等，进行整体与局部稳定性验算。

  • 考虑长期荷载、风荷载、地震作用下的动力屈曲可能性。

  • 对于重型厂房柱、高层建筑框架柱，需重点评估板件宽厚比、长细比及节点刚性对屈曲承载力的影响。

  • 桥梁缆索、拱桥主拱要求进行高阶模态屈曲分析。

2.2 航空航天工程

• 范围：飞机蒙皮、桁条、翼梁、翼肋、火箭壳体、燃料贮箱、发动机压气机叶片等。

• 要求：

  • 极端严苛的强度重量比要求，广泛采用薄壁加筋板/壳结构。

  • 必须进行考虑热载荷（气动加热）影响的屈曲分析。

  • 考虑循环载荷下的疲劳屈曲及声振疲劳诱发的屈曲。

  • 遵循MIL-HDBK-17F、NASA SP-8007等规范，要求进行广泛的试验验证（如轴压筒壳试验）。

2.3 机械与压力容器工程

• 范围：液压缸活塞杆、机床主轴、起重机械臂、压力容器筒体与封头、管道系统、海上平台导管架等。

• 要求：

  • 压力容器需按ASME BPVC Section VIII Div.1/2 或 GB/T 150 进行外压容器的稳定性设计，计算临界外压。

  • 考虑腐蚀减薄、制造椭圆度等缺陷的影响。

  • 对于往复运动的细长杆件（如活塞杆），需进行疲劳与屈曲耦合分析。

  • 管道系统需进行整体刚性支撑与柔性设计，防止热胀或机械力引起的屈曲失稳。

2.4 能源与交通运输

• 范围：风力发电机塔筒与叶片、输电铁塔、核反应堆堆芯构件、汽车车身骨架、轨道车辆车体等。

• 要求：

  • 风机塔筒需考虑极端风载、重力、启停循环下的屈曲稳定性。

  • 汽车车身薄壁梁结构需进行碰撞工况下的动态屈曲吸能分析。

  • 高铁车体铝合金薄壁结构要求进行气密性载荷、运营载荷下的局部稳定性评估。

3. 检测仪器的原理和应用

3.1 通用力学试验机（伺服液压/电动）

• 原理：通过作动缸对试件施加轴向压缩载荷，力传感器和位移传感器（LVDT/引伸计）实时采集载荷-位移数据。系统闭环控制可实现恒载荷、恒位移或复杂载荷谱加载。

• 应用：用于材料试件（如复合材料层合板）、短柱、板件等构件的轴压屈曲试验。配合高温炉、环境箱可进行热屈曲试验。

3.2 专用轴压屈曲试验系统

• 原理：配备高刚性反力架、精密对中装置（球铰或十字刀口铰）和侧向支撑系统（防止非预期平面外失稳）。常集成多通道数字图像相关（DIC）系统和应变采集系统。

• 应用：专用于细长柱、大型加筋板壳等复杂构件的静力屈曲试验。侧向支撑可模拟不同边界条件。

3.3 数字图像相关（DIC）系统

• 原理：非接触式全场光学测量技术。在试件表面制备散斑，通过双或多相机系统采集变形前后图像，基于数字图像相关算法计算全场三维位移和应变。

• 应用：

  • 直观可视化屈曲模态（局部起皱、整体弯曲）。

  • 精确测量初始缺陷形貌及在载荷下的演化。

  • 捕获后屈曲变形场，验证有限元模型。

3.4 几何扫描仪（激光/白光/结构光）

• 原理：利用激光线扫或结构光投射，通过三角测量原理快速获取物体表面高密度三维点云数据。

• 应用：在试验前精确获取试件的初始几何形状，包括全局弯曲、局部凹陷等制造缺陷，为有限元分析提供真实的几何模型。

3.5 残余应力测量仪（X射线衍射法/钻孔法）

• 原理：

  • X射线衍射法：基于布拉格定律，测量晶格间距变化反算应力。

  • 钻孔法：在表面粘贴应变花，钻小孔释放残余应力，通过释放的应变计算原始应力。

• 应用：量化焊接、轧制、热处理等工艺引入的残余应力分布，其对于钢结构柱、焊接壳体的屈曲强度有显著影响，是精确分析的必要输入数据。

3.6 动态数据采集系统

• 原理：集成高灵敏度加速度计、动态应变片，配合高速数据采集硬件，记录结构在动力载荷下的响应。

• 应用：用于研究冲击载荷、周期性载荷下的动力屈曲现象，捕捉屈曲发生的瞬时特征和动态传播过程。

通过上述检测项目、行业要求与仪器手段的系统结合，可实现对各类工程结构抗屈曲能力的科学、准确评估，为安全设计与事故预防提供关键技术依据。
