长石检测技术详述

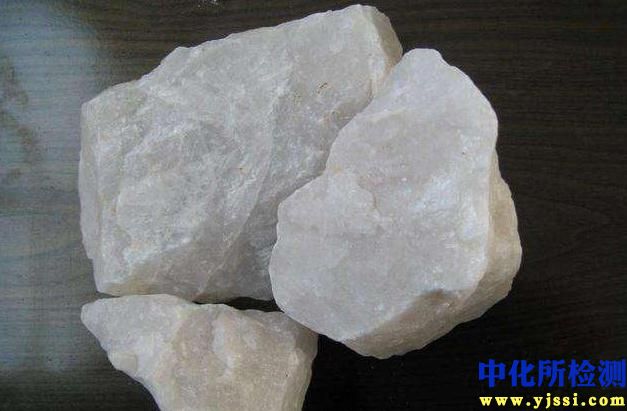

长石是地壳中含量最丰富的矿物族，主要为钾、钠、钙、钡的铝硅酸盐，广泛用于陶瓷、玻璃、化工、填料及地质研究领域。其质量评价高度依赖系统、精确的检测技术。

1. 检测项目分类及技术要点

长石检测主要分为化学成分分析、物理性能测试、矿物学与结构分析三大类。

1.1 化学成分分析
此为长石检测的核心，直接决定其工业应用价值。

• 主量元素分析（SiO₂, Al₂O₃, K₂O, Na₂O, CaO, Fe₂O₃, TiO₂等）：

  • 技术要点：需确保样品完全分解。熔剂法（如偏硼酸锂熔融）制样结合X射线荧光光谱（XRF）是标准方法，精度高（相对误差通常<1%）。原子吸收光谱（AAS）或电感耦合等离子体发射光谱（ICP-OES）用于溶液法测定，特别适用于微量成分。K₂O、Na₂O、CaO的含量及比值（K₂O/Na₂O， Na₂O/CaO）是划分钾长石、钠长石、钙长石（斜长石系列）的关键。

• 微量及有害元素分析（Pb, As, Cd, Cr⁶⁺, U, Th等）：

  • 技术要点：针对陶瓷和玻璃工业的环保要求。采用酸溶或微波消解制样，使用电感耦合等离子体质谱（ICP-MS）进行测定，检测限可达ppb（十亿分之一）级。对于特定价态元素（如Cr⁶⁺），需采用专属的化学萃取-光谱法。

1.2 物理性能测试

• 白度与色度：

  • 技术要点：使用白度计或色差仪，在D65或C标准光源下，测量粉末压片的L, a, b*值或亨特白度。Fe₂O₃、TiO₂是主要致色因子，要求高级陶瓷釉料用长石亨特白度一般>80。

• 粒度分布与比表面积：

  • 技术要点：采用激光粒度分析仪（干法或湿法），报告D10、D50、D90、D97等特征粒径。陶瓷坯体用长石D50通常要求10-45μm，釉用长石要求更细（D90<45μm）。比表面积常用氮吸附BET法测定，与反应活性相关。

• 烧成性能：

  • 技术要点：模拟实际工艺，测定长石在指定温度（如陶瓷烧成温度1250-1350℃）下的烧结收缩率、线性变化、熔融温度范围及熔体粘度。常用高温热膨胀仪和高温旋转粘度计。

1.3 矿物学与结构分析

• 物相组成与晶体结构：

  • 技术要点：X射线衍射（XRD）是定性定量分析长石种类（微斜长石、正长石、透长石、不同牌号斜长石）及伴生矿物（石英、云母、高岭石等）的首选方法。Rietveld全谱拟合法定量精度可达±1-2 wt%。扫描电镜（SEM）结合能谱（EDS）用于观察形貌和微区成分。

• 解离度与单体品位：

  • 技术要点：对于选矿评价，通过工艺矿物学方法（如MLA或QEMSCAN）测定目标长石矿物在破碎磨矿后从脉石中解离出来的程度，以及解离单体的化学成分，指导选矿流程优化。

2. 各行业检测范围的具体要求

不同行业对长石性能的侧重点差异显著。

2.1 陶瓷工业

• 要求：最为严格。钾长石因其熔融粘度高、熔程宽而受青睐。

  • 化学成分：要求K₂O+Na₂O含量高（通常>11%，其中K₂O优选>9%），Al₂O₃含量适中（15-19%），Fe₂O₃+TiO₂含量极低（优质产品要求<0.2%，甚至<0.1%），以确保坯体强度和釉面白度。

  • 物理性能：严格控制粒度分布，避免粗颗粒导致釉面缺陷。烧成收缩需均匀稳定。

  • 检测重点：全元素化学分析、白度、熔融温度范围、粒度。

2.2 玻璃工业

• 要求：主要作为Al₂O₃和碱金属氧化物的来源。

  • 化学成分：要求Al₂O₃含量高（>18%）、Fe₂O₃含量低（平板玻璃<0.1%，器皿玻璃<0.05%），以降低玻璃着色度。K₂O有助于提高玻璃光泽和抗腐蚀性。对SiO₂含量的稳定性有要求。

  • 粒度：通常要求0.1-0.5mm，以确保配合料均匀混合和熔融速度。

  • 检测重点：Al₂O₃、Fe₂O₃、碱金属氧化物含量，以及水分和粒度。

2.3 填料及化工行业

• 要求：用于塑料、橡胶、涂料及制取钾肥、氢氧化铝等。

  • 化学成分：对K、Na、Al的品位有要求，但对Fe、Ti的限制相对宽松。化工用矿需明确可溶性成分含量。

  • 物理性能：高白度、高纯度、适宜的粒度和表面改性后的活化指数是关键。

  • 检测重点：主成分品位、白度、粒度分布、表面改性效果（吸油值、疏水性）。

2.4 地质与科研领域

• 要求：侧重于成因和地质温压计信息。

  • 分析项目：精确的主微量元素、稀土元素配分模式；利用电子探针（EPMA）进行微区主量元素分析（精度优于0.5%）；通过⁴⁰Ar/³⁹Ar或Rb-Sr法进行同位素测年；利用长石的结构状态（三斜度）、成分环带等反演地质过程。

  • 检测重点：微区成分、同位素组成、晶体结构精细解析。

3. 检测仪器的原理和应用

3.1 X射线荧光光谱仪（XRF）

• 原理：样品受初级X射线照射激发出元素特征X射线（荧光），通过测量其特征能量（能量色散型，ED-XRF）或波长（波长色散型，WD-XRF）进行定性定量分析。

• 应用：长石主次量元素分析的常规主力设备。粉末压片法用于快速筛查，玻璃熔片法可消除矿物效应和粒度效应，获得最高精度。

3.2 电感耦合等离子体发射光谱/质谱（ICP-OES/ICP-MS）

• 原理：样品溶液经雾化送入等离子体（ICP）中被激发/电离，测量特征发射线强度（OES）或离子质荷比（MS）。

• 应用：ICP-OES用于精确测定主、微量成分；ICP-MS专用于超痕量元素（如重金属、稀土元素）测定，灵敏度比OES高数个数量级。

3.3 X射线衍射仪（XRD）

• 原理：基于布拉格方程，单色X射线照射晶体样品产生衍射花样，根据衍射角（2θ）和强度进行物相鉴定与定量。

• 应用：长石种类鉴别（如区分微斜长石与正长石）、斜长石牌号（An值）估算、以及石英、云母等杂质矿物的定量分析。

3.4 扫描电子显微镜与能谱仪（SEM-EDS）

• 原理：聚焦电子束扫描样品表面，激发出二次电子、背散射电子和特征X射线。二次电子成像观察形貌，背散射电子成像观察成分反差，EDS进行微区（约1μm³）元素半定量/定量分析。

• 应用：观察长石颗粒形貌、解离情况、包裹体特征，分析微区成分不均一性（如环带结构）。

3.5 激光粒度分析仪

• 原理：基于米氏散射理论，颗粒群在激光束下产生散射角分布，角分布与颗粒大小相关，通过反演算法得到粒度分布。

• 应用：测量长石粉体的全粒度分布，监控磨矿和分级效果，是产品分级的关键控制工具。

3.6 综合热分析仪（TG-DTA/DSC）

• 原理：在程序控温下，测量样品质量变化（热重，TG）及与参比物的温差（差热分析，DTA）或热流差（差示扫描量热，DSC）。

• 应用：研究长石在加热过程中的脱水、分解、相变和熔融等热效应，确定其热学特性。
