水化放热曲线检测技术内容

1. 检测项目分类及技术要点

水化放热曲线检测主要量化水泥、混凝土等胶凝材料在水化反应过程中的热量释放速率与累积热量，核心检测项目包括：

• 放热速率曲线：记录单位时间内单位质量材料的热流功率（mW/g或W/kg），反映水化反应的动力学过程。关键技术要点为维持等温条件（通常20°C、25°C或30°C），以消除环境温度波动对热流测量的干扰。

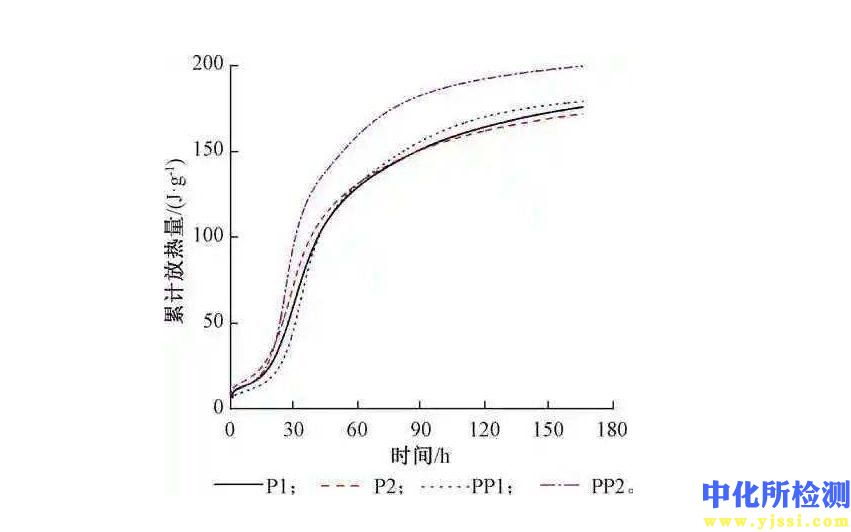

• 累积放热量曲线：通过积分放热速率随时间的变化得到（J/g），表征水化反应的总能量释放。技术要点包括精确的基线校正和积分时间范围的确定（通常监测至7天或28天）。

• 特征时间点测定：

  • 诱导期结束时间：对应放热速率曲线第一个峰值出现的时间，标志加速期的开始。

  • 主放热峰出现时间与峰值：反映硅酸盐相（C3S、C3A）主要反应强度。

  • 第二放热峰（如存在）：通常由硫酸盐耗尽后C3A的二次反应引起。

• 表观活化能计算：通过不同温度下的放热曲线，采用Arrhenius公式拟合得到，用于预测温度对水化进程的影响。

技术要点：

• 样品制备：严格按标准水胶比（如0.4-0.5）在恒温环境下混合，避免引入气泡，样品量需与仪器热容匹配（通常5-20g）。

• 参比基准：使用热容相近的惰性材料（如煅烧氧化铝）作为参比，以补偿环境热漂移。

• 校准：采用电校准法或标准物质（如结晶乙酸钠）校准热流信号，确保热量测量误差小于±2%。

• 数据处理：需对曲线进行平滑处理和噪声过滤，并通过切线法或峰识别算法确定特征点。

2. 各行业检测范围的具体要求

• 水泥行业：

  • 检测范围：涵盖硅酸盐水泥、硫铝酸盐水泥、铝酸盐水泥等。

  • 要求：重点监测早期水化（0-48小时），评估调凝剂（如石膏）对C3A反应的控制效果。根据GB/T 12959-2008（水泥水化热测定方法）要求，测试温度控制在20±0.1°C，报告24小时和72小时的累积放热量。

• 混凝土工程：

  • 检测范围：包括掺合料（粉煤灰、矿渣、硅灰）及外加剂（减水剂、缓凝剂、早强剂）的复合体系。

  • 要求：关注外加剂对放热峰时间的延迟或提前作用，评估大体积混凝土的温升风险。需模拟实际养护温度（如25-35°C），并测定放热曲线以优化配合比，控制绝热温升低于60°C（避免温度裂缝）。

• 建筑材料研发：

  • 检测范围：新型低碳胶凝材料（如贝利特水泥、地聚合物）。

  • 要求：对比与传统水泥的放热曲线差异，量化早期放热速率降低比例（如贝利特水泥主峰放热速率可能降低30-50%），评估其低温施工适应性。

• 核废料固化领域：

  • 检测范围：碱激发胶凝材料、磷酸镁水泥等。

  • 要求：监测长期放热曲线（长达90天），确保固化体在长期服役中热稳定性，要求累积放热量波动小于±5%。

3. 检测仪器的原理和应用

• 原理：

  • 等温量热法（ITC）：主流检测方法，采用双式或多式量热仪。将样品与参比置于同一等温环境中，通过热电堆或热流传感器测量两者间的微小温差（ΔT），该温差与热流功率（dq/dt）成正比。仪器核心方程为：

    $$\frac{dq}{dt} = K \cdot \Delta T$$dtdq​=K⋅ΔT

    其中K为仪器常数（经校准确定）。

  • 半绝热量热法：通过测定绝热环境下的温升曲线，结合样品比热容计算放热量，适用于大尺寸样品（如混凝土试块），但精度低于等温量热法。

• 仪器类型与应用：

  • TAM Air系列：八通道等温量热仪，适用于批量测试外加剂或掺合料的影响，检测灵敏度可达±10 μW，温度稳定性±0.02°C。

  • i-CAL系列：高通量微量热仪，样品量可低至0.5 g，用于早期水化（0-24小时）的精细分析，尤其适用于C3A与硫酸盐相互作用的动力学研究。

  • 应用实例：

    • 优化混凝土配合比：通过比较不同减水剂品种的放热曲线，选择能将主放热峰延迟2-4小时的外加剂，以改善工作性。

    • 评估掺合料活性：测定粉煤灰替代30%水泥后的放热曲线，计算28天累积放热量降低比例（通常为20-40%），预测强度发展。

    • 质量控制：比对生产线水泥样品与基准样品的放热曲线，若主峰时间偏差超过±15%，提示石膏掺量或熟料矿物组成异常。

注：所有检测需遵循ISO 16700、ASTM C1702等国际标准，确保数据可比性。仪器需定期使用标准物质验证，并记录环境湿度（要求相对湿度≤60%），防止样品预水化影响。
