车削试验技术内容

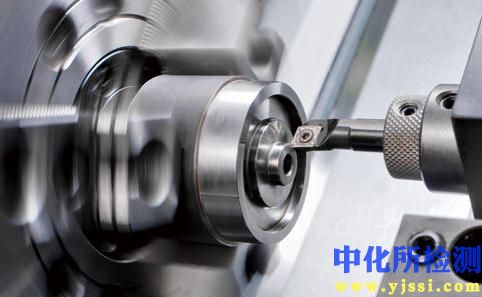

车削试验是通过标准化的切削过程，对工件材料、刀具性能、机床状态及工艺参数进行综合评价与检测的关键方法。其实质是在受控条件下，模拟实际加工工况，通过测量与分析特定输出变量，量化评估被检对象的性能指标。

1. 检测项目分类及技术要点

车削试验的检测项目主要分为四大类：材料可加工性评价、刀具性能评价、工艺系统稳定性评价以及加工质量与精度评价。

1.1 材料可加工性评价

• 核心技术要点：

  • 刀具寿命试验：在固定切削参数（速度Vc、进给f、切深ap）下，测量刀具后刀面磨损量VB达到预定标准（通常VB=0.3mm或0.6mm）时的切削时间或材料去除体积。这是评价材料加工难易程度的核心方法。

  • 切削力与功率测量：使用测力仪测量主切削力Fc、进给力Ff和背向力Fp。计算单位切削力（切削力与切屑截面积之比），用于评估材料强度、硬度对加工能耗的影响。

  • 切屑形态与控制：根据切屑形状（带状、C形、崩碎等）、颜色、卷曲半径及断屑效果，评估材料的切削变形、热传导性和加工安全性。需使用切屑形态标尺进行分级评定。

  • 表面粗糙度趋势：在刀具磨损初期，测量已加工表面粗糙度（Ra, Rz），评估材料在理想切削状态下可获得的最佳表面质量潜力。

1.2 刀具性能评价

• 核心技术要点：

  • 耐磨性与寿命：记录刀具后刀面磨损带宽度VB随时间/切削长度的变化曲线，确定正常磨损阶段的斜率及急剧磨损点。对比不同刀具在相同条件下加工同种材料的寿命。

  • 抗破损能力：在干切削、断续切削或有意引入冲击的条件下，评估刀具发生崩刃、剥落或断裂的敏感性。

  • 涂层/基体结合强度：通过长时间切削或加工难加工材料，观察涂层剥落情况，评价涂层附着力。

  • 不同切削参数下的性能：绘制刀具寿命与切削速度关系的泰勒曲线（Vc-T图），确定最佳经济切削速度范围。

1.3 工艺系统稳定性评价

• 核心技术要点：

  • 颤振抑制试验：逐步增大切深或改变转速，使用加速度传感器监测机床振动信号，确定稳定切削与不稳定切削的边界，绘制稳定性叶瓣图（Stability Lobe Diagram）。

  • 机床动态刚度与固有频率识别：通过敲击试验（锤击法）结合响应分析，识别工艺系统在刀尖点处的频率响应函数（FRF）。

  • 热误差与力致误差测试：长时间连续切削或进行变载荷切削，测量工件关键尺寸的变化，评估机床热变形和静动态刚度对加工精度的综合影响。

1.4 加工质量与精度评价

• 核心技术要点：

  • 尺寸精度与形状精度：使用坐标测量机（CMM）或高精度量仪，测量试验件的直径、圆度、圆柱度、直线度等。

  • 表面完整性：

    • 表面粗糙度：使用轮廓仪测量Ra, Rz, Rsm等二维参数，或使用白光干涉仪测量Sa等三维面积参数。

    • 表层微观组织变化：制备金相试样，观察白层、塑性变形层、晶粒变化等。

    • 残余应力：采用X射线衍射法（XRD）测量表面及亚表面的残余应力分布。

    • 显微硬度梯度：使用显微硬度计从表面向心部测量硬度变化。

2. 各行业检测范围的具体要求

不同行业因工件材料、服役条件和性能要求的差异，对车削试验的侧重点有显著不同。

2.1 航空航天行业

• 材料重点：钛合金（如Ti-6Al-4V）、镍基高温合金（如Inconel 718）、高强度铝合金及复合材料。

• 具体要求：

  • 可加工性：极度关注高温合金和钛合金的低导热性、高强度带来的刀具快速磨损和加工硬化问题。试验重点评估在低速、充分冷却条件下，材料的切削力和刀具寿命。

  • 表面完整性：要求极为严格。必须检测残余应力（通常要求压应力）和微观组织变化，防止出现烧伤、白层等缺陷，这些缺陷会严重影响零件的疲劳寿命。

  • 稳定性：由于零件结构复杂、壁薄，对工艺系统抗颤振能力要求高，需进行详细的颤振稳定性试验。

2.2 汽车制造行业

• 材料重点：各类铸铁（灰铸铁、球墨铸铁）、淬硬钢、粉末冶金件、铝合金。

• 具体要求：

  • 效率与成本：强调高速、高效加工。试验重点在于优化切削参数以获得最短单位加工时间，并评估刀具的经济寿命。

  • 刀具性能：广泛使用涂层硬质合金和金属陶瓷刀具，试验重点评价其在高速干式或微量润滑（MQL）条件下的耐磨性和抗热冲击性。

  • 尺寸精度与表面质量：对于发动机缸体、曲轴等关键件，要求稳定的尺寸精度和特定的表面粗糙度（如缸孔平台网纹结构），试验需关注工艺参数的微小变化对质量一致性的影响。

2.3 模具与能源装备行业

• 材料重点：高硬度模具钢（如HRC 45-60）、不锈钢、大型锻件用合金钢。

• 具体要求：

  • 硬态车削：对淬硬钢（HRC>45）进行“以车代磨”试验是重点。需评估PCBN（立方氮化硼）或陶瓷刀具的磨损机理、切削力特性以及获得的表面质量能否替代磨削。

  • 断续切削能力：加工大型转子、轧辊时常遇到键槽、油孔等间断表面，试验需评价刀具在断续切削下的抗机械冲击和热疲劳性能。

  • 大余量去除：关注在重型车床上进行大切深、大进给粗加工时的刀具强度和机床功率需求。

3. 检测仪器的原理和应用

3.1 切削力测量仪器

• 原理：主要采用压电式或应变式测力仪。压电式测力仪利用石英晶体的压电效应，将切削力转换为成比例的电荷信号，经放大器转换为电压信号。其动态响应好、刚度高、测量范围宽。应变式测力仪通过贴于弹性体上的应变片组成惠斯通电桥，将力引起的应变转换为电阻变化，再输出电信号。

• 应用：集成于车床刀架或专用试验台，实时测量三向切削力。用于计算功率、研究切削机理、辨识工艺系统动力学参数、监控刀具磨损和颤振。

3.2 刀具磨损与状态监测仪器

• 离线测量：

  • 工具显微镜/光学视频显微镜：直接观察并测量后刀面磨损带宽度VB、月牙洼深度KT等。

  • 扫描电子显微镜（SEM）：高倍率观察磨损微观形貌（粘着、扩散、氧化等），进行能谱分析（EDS）研究元素迁移。

• 在线/间接监测：

  • AE（声发射）传感器：监测材料变形断裂释放的高频应力波信号，对刀具崩刃、破损异常敏感。

  • 振动加速度传感器：监测切削过程中的振动频谱变化，与刀具磨损状态和颤振发生关联。

3.3 表面质量与完整性检测仪器

• 表面轮廓仪：触针式轮廓仪通过金刚石探针划过表面，将垂直位移转换为电信号，获得二维轮廓曲线，计算Ra、Rz等参数。光学轮廓仪（白光干涉仪）利用光的干涉原理，非接触式获取三维表面形貌，计算Sa、Sz等面积参数。

• 残余应力测量仪（XRD）：基于布拉格定律，通过测量衍射角2θ随晶面间距d的变化，计算由残余应力导致的晶格应变，再通过弹性力学理论换算得到应力值。可进行表层应力梯度分析。

• 显微硬度计：在微小载荷（通常10g-1000g）下，将金刚石压头压入被测材料表层，通过光学系统测量压痕对角线长度，自动计算维氏或努氏硬度值。用于绘制表层硬度梯度曲线。

3.4 动态信号分析与系统辨识仪器

• 动态信号分析仪/数据采集系统：配合力锤和加速度计进行模态测试。力锤施加已知的脉冲激励，加速度计测量响应，分析仪计算频率响应函数（FRF），从而得到系统的固有频率、阻尼比和动刚度，用于构建稳定性叶瓣图。

• 高速数据采集卡与分析软件：用于连续采集切削力、振动、声发射等信号，并进行时域、频域（FFT）及时频域（小波分析）分析，实现加工过程状态监控与故障诊断。
