切屑形态检测技术

切屑形态是机械加工过程中表征切削机理、评价加工质量与效率、诊断刀具状态及优化工艺参数的关键性综合指标。其检测旨在通过定性与定量分析，系统评估切屑的几何、物理及力学属性。

1. 检测项目分类及技术要点

1.1 几何形态检测

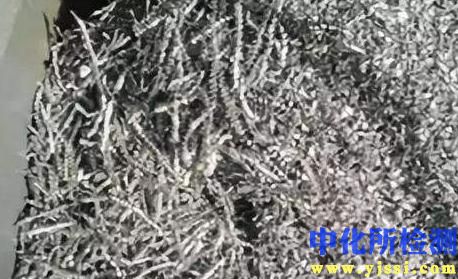

• 类型识别：依据切屑形成机理与外观，主要分为带状屑、管状屑、弧形屑、锥形螺旋屑、长紧螺卷屑、发条状屑、粒状屑及针状屑（崩碎屑）等。识别是基础定性分析。

• 尺寸量化：

  • 长度：重点关注过长（缠绕风险）或过短（飞溅风险）的切屑。统计样本中切屑的投影长度或自然长度分布。

  • 卷曲半径/直径：对于卷曲状切屑，测量其螺旋半径或卷曲直径，与切削参数（如刀尖圆弧半径、进给量）直接相关。

  • 厚度与压缩比：测量切屑实际厚度（h_ch）并与理论切削厚度（h_d）对比，计算压缩比Λ = h_ch / h_d，反映剪切变形程度，典型范围在1.5~4之间。

  • 锯齿化程度：针对难加工材料产生的锯齿形切屑，采用锯齿频率、锯齿化因子（G_s = (h_max - h_min) / h_avg）等参数量化其周期性绝热剪切特征。

1.2 物理与力学属性检测

• 表面质量：

  • 接触面（刀屑接触面）：观测光亮度、摩擦条纹及粘结情况，评估前刀面摩擦与积屑瘤现象。

  • 自由面：观测粗糙度、裂纹、毛刺及二次变形痕迹。

• 硬度变化：使用显微维氏硬度计测量切屑横截面的硬度分布，揭示加工硬化程度及梯度，硬度值可比母材提升50%~200%。

• 微观组织分析：利用金相显微镜、扫描电镜（SEM）观察切屑的金相组织演变（如动态再结晶、相变、绝热剪切带（ASB）的形成）、晶粒变形与流动方向。

1.3 稳定性与可控性评价

• 断屑性能：在设定加工参数下，统计单位时间内或单位切削长度内产生的切屑段数及长度分布，评价断屑效果的可靠性与一致性。

• 排出方向与堆积形态：分析切屑的自然排出轨迹、相互缠绕倾向及在容屑空间内的堆积状态，评估自动排屑的顺畅性与安全性。

2. 各行业检测范围的具体要求

2.1 汽车制造（大批量、高节拍）

• 重点：断屑的绝对可靠性与一致性。要求切屑长度控制在20~150mm范围内，杜绝长带状屑和尖锐针状屑。

• 典型工艺：发动机缸体/缸盖的铸铁铣削、曲轴的车削、齿轮的干式滚齿。铸铁加工需关注脆性崩碎屑的飞溅控制；钢件加工重点评估卷屑形状与折断周期。

• 数据要求：基于统计过程控制（SPC），进行切屑形态的批次稳定性监控。

2.2 航空航天（难加工材料、高价值零件）

• 重点：切屑形态与加工完整性、刀具磨损的关联。监测钛合金（如Ti-6Al-4V）、高温合金（如Inconel 718）的锯齿形切屑形成过程。

• 典型工艺：整体叶盘、机匣的铣削，发动机轴的 turning。要求详细分析锯齿化因子、绝热剪切带特征，以优化参数抑制过大切削力和热负荷，防止工件表面完整性损伤。

• 数据要求：结合切削力、振动信号进行多模态分析，建立切屑形态-表面残余应力/白层深度的关联模型。

2.3 能源与重型装备（大切削量、复合工况）

• 重点：大尺寸切屑的管控与排屑通畅性。关注重型车削、深孔钻削中产生的厚重连续屑。

• 典型工艺：风电主轴、核电转子的大型车削，油气管道的高效铣削。要求切屑不得缠绕工件或刀具，卷曲形态需利于从深腔或床身排出。

• 数据要求：着重评估切屑的刚性与自然卷曲半径，进行排屑路径的仿真与验证。

2.4 精密与微细加工（尺度效应）

• 重点：微米级切屑的形成与清理。在微铣削、微钻削中，切屑尺寸接近或小于刀具刃口半径，易造成堵塞和加工恶化。

• 典型工艺：微电子模具、医疗器械零件的加工。要求使用高倍显微技术观测切屑的微量卷曲、团聚现象，并评估其对已加工表面的划伤风险。

• 数据要求：需在亚微米至毫米尺度进行精确尺寸测量与形貌重建。

3. 检测仪器的原理和应用

3.1 宏观观察与采集工具

• 工业内窥镜：用于观察深孔、型腔内部等不可视区域的切屑形成与堆积实时状态。

• 高速摄像系统：核心动态分析工具。帧率需达每秒数千至数十万帧，配合高亮度LED或激光光源，直接记录切屑的形成、卷曲、折断及与刀具/工件的相互作用全过程。用于分析瞬态机理。

3.2 几何尺寸量化仪器

• 体视显微镜/数字显微镜：提供三维视觉，配备测微尺或图像分析软件，进行切屑长度、直径、角度等二维投影尺寸的快速测量。

• 激光扫描轮廓仪/共聚焦显微镜：非接触式获取切屑表面的三维点云数据，可精确测量不规则切屑的卷曲半径、空间螺距、表面粗糙度及横截面轮廓。

3.3 微观结构与成分分析仪器

• 扫描电子显微镜（SEM）：提供超高分辨率（可达纳米级）的切屑表面及断面形貌观测，是分析自由面/接触面细节、微观裂纹、绝热剪切带、材料流动线的标准设备。配备能谱仪（EDS）可进行微区成分分析。

• 金相显微镜与制样设备：通过镶嵌、抛光、腐蚀制备切屑横截面金相样本，观察内部组织变形、流线、硬化层深度及缺陷。

• 显微硬度计：通常在金相样本上，按预定路径压痕，量化切屑从边缘到芯部的硬度梯度变化。

3.4 自动化与集成化分析系统

• 机器视觉自动分选系统：整合高分辨率工业相机、特定照明（背光、同轴光等）与机器学习算法。系统可自动对采集的切屑图像进行分类（如带状、卷状、碎屑）、尺寸测量及异常（过长、缠绕）报警，适用于在线或线下批量检测。

• 综合实验平台：在测力仪、热像仪、声发射传感器等装备的加工中心或车床上，同步采集切屑形态与切削力、温度、振动等多源信号，进行工艺过程的全方位关联诊断。
