高速铣削试验技术内容

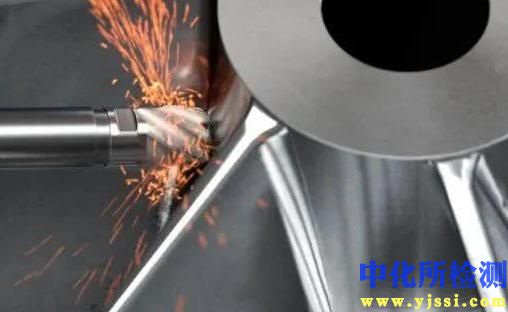

高速铣削试验旨在系统评估在高速加工条件下，刀具、机床、工艺参数与工件材料之间的相互作用，以优化加工效率、表面质量和加工成本。其核心在于通过可控的试验手段，揭示高速切削机理并建立可靠的工艺数据库。

1. 检测项目分类及技术要点

高速铣削试验的检测项目可系统分为四大类，每类包含关键的技术要点。

1.1 切削力与功率检测

• 技术要点：使用压电式或应变式测力仪实时测量铣削过程中的三向切削力 (Fx, Fy, Fz) 及扭矩。重点分析平均切削力、峰值力、力比以及力的频谱特性。

• 关键参数：切削力系数（特定切削力）、单位材料去除率功率消耗。高速下需特别关注由于惯性效应和动力学效应引起的力信号相移与高频成分，采样频率通常需高于50 kHz以捕捉瞬时变化。

1.2 振动与稳定性检测

• 技术要点：通过安装在主轴鼻端或工件上的加速度传感器监测加工振动。核心目标是绘制并验证“稳定性叶瓣图”，以确定无颤振的极限轴向切深与主轴转速组合。

• 关键参数：振动加速度幅值、主振频率、时频域特征（如通过短时傅里叶变换分析）。需区分强迫振动与自激振动（颤振），后者是高速铣削稳定性的主要制约因素。

1.3 刀具磨损与寿命检测

• 技术要点：遵循ISO 3685等标准，采用离线（如体视显微镜、扫描电子显微镜）或在线（如AE声发射、切削力变化率）方式监测刀具后刀面磨损带宽度VB、月牙洼深度KT及刃口状态。

• 关键参数：磨损曲线（初期、正常、剧烈磨损阶段）、刀具寿命方程（如泰勒方程扩展形式：Vc * T^n = C，其中Vc为线速度，T为寿命，n、C为常数）。高速下需重点关注扩散磨损、氧化磨损和热机械疲劳导致的微观破损。

1.4 加工表面完整性检测

• 技术要点：此为综合评价指标，包含：

  • 表面形貌：使用白光干涉仪或轮廓仪测量表面粗糙度（Ra, Rz, Sa）、纹理方向及残余高度。

  • 亚表层损伤：通过金相切片、显微硬度计、X射线衍射仪检测加工硬化层深度、显微硬度梯度、残余应力（拉/压应力）分布及组织相变（如航空航天合金的“白层”）。

  • 几何精度：评估尺寸精度、形状与位置公差。

2. 各行业检测范围的具体要求

不同行业因工件材料、性能要求和失效模式不同，对高速铣削试验的关注重点存在显著差异。

2.1 航空航天领域

• 材料：重点关注钛合金（如Ti-6Al-4V）、高温合金（如Inconel 718）及复合材料（CFRP）。

• 要求：极端强调表面完整性。对残余应力分布和亚表层微观组织有严格限制，通常要求表面为压应力状态，无微观裂纹或过热组织。刀具寿命评估需考虑这些难加工材料在高速下的快速磨损和破损倾向。振动检测要求极高，以避免颤振引发工件疲劳强度下降。

2.2 模具与汽车制造领域

• 材料：以淬硬模具钢（HRC 45-60）、铸铁、铝合金为主。

• 要求：追求高效率与高表面质量的平衡。对铝合金，重点检测在高转速、大进给下的表面粗糙度、刀痕抑制以及刀具抗粘结磨损能力。对淬硬钢，侧重于实现“以铣代磨”，检测项目聚焦于实现镜面效果的工艺窗口（如小切深、高转速）、白层控制以及刀具的耐磨性和抗热冲击性。

2.3 精密医疗器械与电子行业

• 材料：不锈钢（如316L）、钴铬合金、钛合金及工程陶瓷。

• 要求：极致追求微观几何精度与无缺陷表面。检测重点在于微细铣削（刀具直径<1mm）下的尺寸精度、侧壁垂直度、锐边保持性以及毛刺控制。表面粗糙度要求常达到Ra < 0.1 μm。切削力检测需采用超高灵敏度测力仪，以监测微牛级力变化对刀具挠曲和破损的影响。

3. 检测仪器的原理和应用

3.1 旋转式测力仪与数据采集系统

• 原理：基于压电晶体（如石英）的正压电效应，将切削力转换为成比例的高频电荷信号，经电荷放大器转换为电压信号。旋转式设计通过集电环或遥测技术将旋转主轴上的信号传输至静止采集系统。

• 应用：是高速铣削力测量的核心设备。用于识别最优切削参数、标定切削力系数、监测刀具磨损（通过力比或特定分力的趋势变化）以及作为颤振预警的前兆信号。

3.2 加速度传感器与动态信号分析仪

• 原理：通常采用压电式加速度计，其内部质量块在振动加速度作用下对压电晶体产生交变作用力，输出电荷信号。与分析仪结合，进行时域、频域和时频域分析。

• 应用：用于机床模态分析（获得频率响应函数FRF）和在线加工振动监测。通过频谱分析识别颤振频率（接近系统固有频率）、强迫振动频率（如主轴旋转频率及其谐波），为稳定性优化提供直接依据。

3.3 非接触式三维表面形貌测量仪

• 原理：以白光干涉垂直扫描法为代表。利用光源的短相干性，当扫描物镜使干涉条纹零光程差位置通过被测表面各点时，CCD相机记录下该点的最大干涉对比度信号，从而精确重建三维表面形貌。

• 应用：精确评估高速铣削后的表面粗糙度、纹理、波纹度以及微坑、振纹等缺陷，是评价表面质量的关键工具。

3.4 声发射传感器

• 原理：监测材料在变形或断裂时释放出的瞬态弹性波（频率范围通常为100 kHz - 1 MHz）。这些波由工件/刀具中的塑性变形、摩擦、裂纹扩展等产生。

• 应用：在高速铣削中特别适用于在线、实时的刀具状态监测。崩刃、严重磨损等事件会激发出特征明显的AE信号，其RMS值或计数率突增可作为换刀的可靠判据。

3.5 X射线衍射残余应力分析仪

• 原理：基于布拉格定律（2d sinθ = nλ）。当X射线以不同角度入射到具有应变的晶格上时，衍射角2θ会发生偏移，通过测量这种偏移可以计算出晶面间距的变化，从而推导出宏观残余应力的大小和方向。

• 应用：定量检测高速铣削后工件表层的残余应力分布，是航空航天等高要求领域评价表面完整性不可或缺的终极检测手段之一，用于验证工艺是否满足抗疲劳性能要求。
