辊压检测技术内容

1. 检测项目分类及技术要点

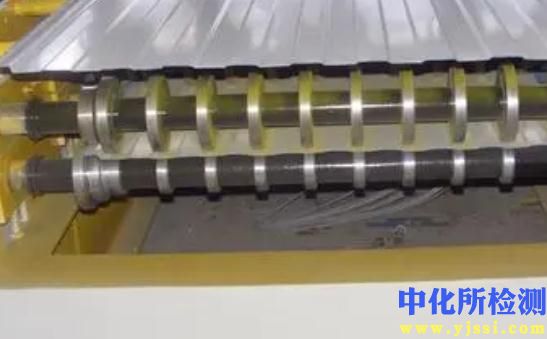

辊压检测旨在评估辊类部件（如轧辊、输送辊、压延辊等）的质量与性能，确保其满足生产工艺要求。主要检测项目分为几何尺寸、表面质量、材料性能和运行状态四大类。

1.1 几何尺寸检测

• 直径、圆度与圆柱度：使用高精度激光测径仪或坐标测量机（CMM），测量精度需达到±0.001mm。圆度偏差通常要求不超过0.005mm，以确保辊面压力均匀。

• 跳动（径向/轴向）：采用非接触式位移传感器或高精度千分表在动态或静态下测量。高速辊（如造纸辊）的径向跳动要求通常严于±0.003mm。

• 轮廓与中高度（凸度）：对于补偿挠曲变形的辊（如压光辊），需采用轮廓仪进行精确测绘。中高度值需根据材料、辊长和压力计算，控制精度在微米级。

1.2 表面质量检测

• 粗糙度（Ra, Rz）：使用接触式或光学表面轮廓仪测量。粗糙度范围根据应用而定，如镀铬辊的Ra值通常要求在0.05-0.20μm，以确保涂层转移均匀。

• 缺陷检测：包括裂纹、气孔、剥落、桔皮纹等。采用涡流检测（适用于导电材料表面/近表面缺陷）、磁粉检测（铁磁性材料表面缺陷）或超声检测（内部缺陷）。对微裂纹的检测灵敏度需达到0.05mm深。

• 硬度与硬化层深度：采用洛氏、维氏或肖氏硬度计测量辊身与辊颈硬度。对淬硬辊，硬化层深度需用显微硬度梯度法测量，确保有效层深符合设计（如2-5mm），过渡区平缓。

1.3 材料性能检测

• 化学成分分析：采用光谱分析仪对辊体材料（如合金铸铁、锻钢、碳化钨）进行元素定量，控制C、Cr、Mo、V等关键元素含量在狭窄范围内。

• 金相组织分析：通过取样进行显微镜观察，评估基体组织（如马氏体、贝氏体）、碳化物形态及分布，确保无有害相（如连续网状碳化物）。

• 残余应力：采用X射线衍射法测量表层残余应力，预防磨削裂纹和过早疲劳失效。对于高速辊，压应力状态通常更为有利。

1.4 运行状态监测（在线或离线）

• 振动分析：通过加速度传感器监测辊子在运行频率下的振动频谱，识别不平衡、不对中或轴承故障。振动速度有效值通常需低于ISO 10816标准中的限定值。

• 温度场分布：使用红外热像仪监测辊面温度均匀性，温差过大可能预示内部冷却管路堵塞或加热元件故障。

• 轴承状态监测：通过振动频谱分析与油液磨粒分析，评估轴承磨损状况。

2. 各行业检测范围的具体要求

辊压检测要求因行业和工艺的严苛程度而异。

2.1 钢铁冶金行业（轧辊）

• 热轧工作辊：检测重点是耐热疲劳性、抗剥落能力和耐磨性。硬度通常要求HSD 65-85，需进行超声波探伤（UT）以检测内部铸造或锻造缺陷，验收标准常依据ASTM A427或企业内部更严规范。在线监测轧制力和扭矩以评估磨损。

• 冷轧支撑辊：对尺寸精度和强度要求极高。需严格控制辊身凸度（通常为微米级抛物线曲线），并进行全尺寸三维扫描比对。残余压应力层深度需达数毫米。

2.2 造纸行业（压光辊、大直径烘缸）

• 超级压光辊：通常为聚合物覆面辊或钢辊镀层。表面粗糙度要求极严（Ra < 0.01μm），需无任何视觉可见缺陷。中高度控制精确至±0.001mm。覆面层需进行邵氏硬度测量（如85±2 Shore D）和抗化学腐蚀测试。

• 烘缸：作为压力容器，除几何尺寸和动平衡检测外，必须按ASME BPVC或类似标准进行定期无损检测（UT、MT），重点检测缸体焊缝和壳体疲劳裂纹。

2.3 塑料与橡胶行业（压延辊、流延辊）

• 压延辊：要求极高的温度均匀性（辊面全长温差≤±1°C）和镜面表面（Ra 0.01-0.02μm）。需使用热像仪进行温度分布标定。内部流道需进行压力与流量测试，确保冷却/加热均匀。

• 橡胶覆面辊：覆面层与金属芯的粘接强度需通过剥离试验检测。橡胶硬度（如肖氏A）需严格控制在规定公差内（如±2度）。

2.4 印刷与涂布行业（网纹辊、涂布辊）

• 陶瓷网纹辊：核心检测项目是网穴几何参数（容积、线数、开口率、锥角），使用白光干涉仪或激光共聚焦显微镜进行三维形貌测量。容积精度要求高达±1%。陶瓷涂层需进行孔隙率及结合强度检测。

2.5 锂电池极片制造（轧辊）

• 极片轧辊：对表面光洁度（Ra 0.1μm以下）、清洁度和硬度均匀性要求极高，以防止污染极片材料。需在洁净环境下进行检测，并使用高倍显微镜检查微观凹坑或划痕。辊面直线度要求通常优于2μm/m。

3. 检测仪器的原理和应用

3.1 几何尺寸检测仪器

• 激光扫描测径仪：基于激光三角测量或飞行时间原理，非接触式高速扫描辊子外廓，实时输出直径、椭圆度数据。适用于生产线上高温或运动辊的测量。

• 坐标测量机（CMM）：通过接触式或光学探头获取辊面离散点三维坐标，经软件重构，计算圆度、圆柱度、同轴度等形位公差。精度可达（1.5+L/300）μm，用于高精度离线检定。

• 轮廓仪：接触式轮廓仪（探针式）或光学轮廓仪（如白光干涉型）沿辊身母线扫描，精确测量中高度曲线、微观轮廓，并分析粗糙度。

3.2 表面与材料检测仪器

• 表面粗糙度仪：接触式采用金刚石探针划过表面，测量轮廓算数平均偏差（Ra）；非接触式（如光学干涉法）通过光波干涉条纹分析表面形貌，更适合超光滑表面。

• 涡流检测仪：基于电磁感应原理，探头线圈在导电辊面感应涡流，通过涡流变化检测表面/近表面裂纹、气孔。无需耦合剂，速度快。

• 超声波探伤仪（UT）：利用压电换能器发射高频声波，通过接收内部缺陷反射回波判断其位置和大小。常用于检测大型锻钢或铸铁辊内部夹杂、疏松和疲劳裂纹。

• 便携式光谱仪（如LIBS、XRF）：用于现场材料牌号鉴别与成分半定量分析，快速筛查元素含量是否符合要求。

• X射线应力分析仪：通过测量衍射角位移，根据布拉格定律计算晶格应变，进而推算出残余应力的大小和方向。

3.3 运行状态监测仪器

• 振动分析系统：由加速度传感器、数据采集器和分析软件组成。通过快速傅里叶变换（FFT）将时域振动信号转为频域谱，识别与辊子旋转频率、轴承特征频率相关的故障成分。

• 红外热像仪：接收辊体表面发射的红外辐射，将其转换为温度分布图像。用于评估加热/冷却系统的有效性、轴承温升以及辊面温度均匀性。

上述检测项目、标准与仪器需根据具体辊型、工况和行业规范进行系统化组合应用，并建立完整的检测规程与档案，以实现对辊子全生命周期的质量管控和预测性维护。
