通气量检测技术规范

1. 检测项目分类及技术要点

通气量检测主要评估气体通过多孔介质、管道、阀门、过滤器或密闭空间的流通能力，核心指标为体积流量或质量流量。根据原理和应用场景，可分为以下几类：

1.1 体积通气量检测

• 技术要点：直接测量单位时间内通过某一截面的气体体积。关键参数包括工况流量（实际温度压力下的流量）和标况流量（标准温度压力下的流量，常用Nm³/h表示）。

• 核心技术：

  • 温度压力补偿：必须同步测量气流温度和压力，通过气体状态方程将工况流量换算为标准流量，确保数据可比性与准确性。

  • 流场均匀性：检测点应选取在流速分布稳定的直管段，上游直管段长度宜大于10倍管径，下游大于5倍管径。必要时采用多点矩阵法（如网格法）测量求取平均流速。

  • 湿度校正：对于未除湿的气体，需测量相对湿度，计算干气流量。

1.2 质量通气量检测

• 技术要点：直接测量单位时间内通过的气体质量，或通过体积流量、温度、压力及气体组分计算得出。不受温度压力变化影响，在工艺控制中更为关键。

• 核心技术：

  • 直接测量法：采用科里奥利质量流量计等设备直接获取质量流量。

  • 间接计算法：基于测量的体积流量、绝对压力、热力学温度及气体常数，利用公式 $q_m = q_v \times \rho$qm​=qv​×ρ（ρ为气体密度）进行计算。

1.3 压差-通气量关系检测

• 技术要点：测定特定压差下（如静压差、阻力损失）的气体流量，用于评估过滤器、催化剂床层、通风管网等设备的阻力特性。

• 核心技术：

  • 标准孔板/文丘里管：通过测量节流元件前后的压差，依据伯努利方程和连续性方程计算流量，需严格遵循ISO 5167等标准进行设计与安装。

  • 设备阻力特性曲线测定：在可控条件下，系统改变流量并记录对应压降，绘制ΔP-Q曲线。

1.4 泄漏通气量检测

• 技术要点：评估密闭系统（如舱室、管道、储罐）在正压或负压下的气体泄漏率。

• 核心技术：

  • 压力衰减法：向密闭系统充压至设定值，关闭气源，监测压力随时间下降的速率，通过理想气体状态方程计算泄漏率。

  • 流量计直接测量法：在维持系统测试压力稳定的前提下，直接测量补充泄漏气体所需的流量，此即泄漏率。

2. 各行业检测范围的具体要求

2.1 环境保护与废气治理

• 烟气排放监测（CEMS）：要求对固定污染源（如电厂、锅炉、炉窑）的排气进行连续监测。检测范围需覆盖正常工况至最大排放量，通常量程比为1:10。重点监测参数包括标况干烟气流量、烟温、静压、含氧量、湿度。技术要求遵循《HJ 75-2017 固定污染源烟气（SO₂、NOx、颗粒物）排放连续监测技术规范》，流速测量精度需优于±5%。

2.2 生物制药与医疗卫生

• 无菌隔离系统与生物安全柜：检测高效过滤器（HEPA/ULPA）的完整性与通风性能。需进行送/排风通气量检测，确保换气次数（如A级区≥0.45 m/s风速）、压差梯度符合GMP、ISO 14644或NSF/ANSI 49标准。对生物安全柜，需精确测量前窗吸入风速（通常0.50±0.025 m/s）和下降风速。

2.3 暖通空调（HVAC）与建筑通风

• 风系统平衡调试：检测各支风管、送/回风口、排风口的实际风量，并与设计值比对调整。要求使用标准风量罩或风速计，测量断面风速分布均匀性。公共场所新风量需满足《GB 37488-2019 公共场所卫生指标及限值要求》，如商场、办公室人均新风量≥30 m³/h。

2.4 化工与能源过程工业

• 工艺气体流量测量：涉及反应气、燃料气、蒸汽等。要求根据气体性质（腐蚀性、易燃易爆性、清洁度、湿度）选择计量方式。高压、大口径管道常采用超声波流量计或标准节流装置。测量系统需具备防爆认证（Ex d/e），精度通常要求为读数的±1.0% ~ ±2.5%。

2.5 汽车与内燃机工业

• 发动机进气与尾气检测：在台架试验中，需高精度测量发动机的进气质量流量和排气体积流量，用于计算空燃比和排放率。要求动态响应快，能适应脉动流。常用层流流量计或热式质量流量计，精度要求可达±0.5% FS。

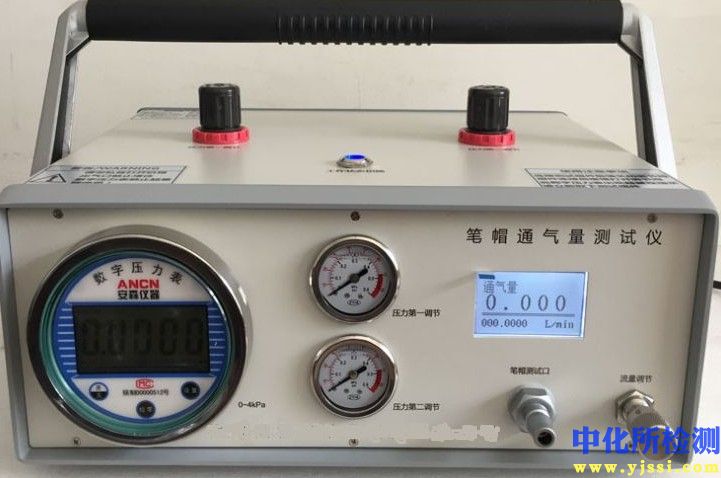

3. 检测仪器的原理和应用

3.1 差压式流量计

• 原理：基于伯努利方程，气体流经节流件（孔板、喷嘴、文丘里管）产生压差，该压差平方根与流量成正比。

• 应用：广泛应用于蒸汽、压缩空气、天然气等大口径管道的气体测量。安装要求严格，需配备引压管、三阀组和差压变送器。

3.2 热式质量流量计

• 原理：基于热扩散原理。一个探头被加热为温度传感器，另一个探头感应气体温度。气体流过带走热量，两探头温差与气体质量流量呈函数关系。

• 应用：特别适用于直接测量低流速气体或大管径流量，如压缩空气泄漏检测、锅炉/窑炉助燃风测量、HVAC风量测量。几乎不受压力温度变化影响。

3.3 超声波流量计

• 原理：分为时差法和多普勒法。时差法为主流，通过测量超声波在顺流和逆流传播的时间差计算流速。

• 应用：适用于大口径管道（DN80以上）、高压、腐蚀性气体的非接触测量，如天然气输配、烟道气测量。无压力损失，安装维护方便。

3.4 涡街流量计

• 原理：在流体中放置阻流体（漩涡发生体），在其下游两侧交替产生有规律的漩涡（卡门涡街），漩涡释放频率与流速成正比。

• 应用：适用于洁净、单相的中高速气体流量测量，如饱和蒸汽、压缩空气、燃气。量程比较宽，可靠性高。

3.5 层流质量流量计

• 原理：基于哈根-泊肃叶定律，使气体通过一束毛细管产生层流，测量毛细管两端的压差，该压差与体积流量成正比，结合温度压力可计算质量流量。

• 应用：主要用于实验研究、发动机进气、医疗设备中对精度和响应速度要求极高的微小气体流量测量。精度可达±0.2% RD。

3.6 标准风量测量装置（风量罩、毕托管）

• 原理：风量罩通过捕获出风口全部气流，在标准喷嘴或流量传感器处测量；毕托管（配合微压计）通过测量动压计算点流速，再积分求算面平均流速。

• 应用：风量罩主要用于风口风量的快速、直接测量。毕托管是经典的流速标准测量工具，常用于风管风量标定和流场诊断。
