径向力测试技术内容

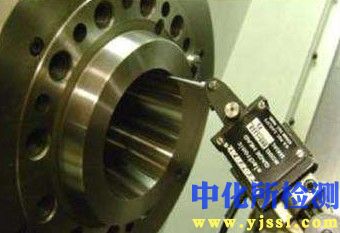

径向力测试是通过专用仪器对圆柱形或环形物体（如轴承、轴套、管材、线缆、血管支架等）施加径向载荷，测量其在不同压缩位移下的力值响应，或测量其在规定压缩量下所产生的抗力，以评估其刚度、强度、弹性、抗疲劳性能及功能符合性的关键力学测试方法。

1. 检测项目分类及技术要点

1.1 静态径向刚度测试

• 技术要点：以恒定低速对试样进行径向压缩，连续记录力-位移曲线。关键参数包括线性区刚度（N/mm）、规定压缩率下的径向力（N） 以及压缩过程中的力值波动。测试需控制加载速度（通常为1-50 mm/min），确保准静态条件，避免惯性力影响。

1.2 动态径向疲劳测试

• 技术要点：在恒定压缩率或恒定力值下，对试样进行高频次（通常1-50 Hz）的循环加载，评估其抗疲劳性能。需监测力值衰减曲线、结构是否发生破裂或塑性变形，以及循环次数至失效。核心是控制波形（正弦波、方波）、频率、最大/最小载荷及环境条件（如温度、浸渍介质）。

1.3 径向撑开力/束缚力测试（针对管状植入物、弹簧等）

• 技术要点：模拟产品在约束状态下的释放或工作状态。例如，测量血管支架从输送系统释放后对血管壁的持续径向支撑力，或电缆束线环的束缚力。需精确模拟约束直径，测量释放或压缩过程中的峰值力和持续稳态力。

1.4 径向抗破裂/压溃强度测试

• 技术要点：持续增加径向载荷直至试样发生结构性失效（破裂、压扁），记录最大压溃力（N） 和失效模式。此测试对脆性材料（如陶瓷套管）和薄壁结构（如金属血管、塑料管材）尤为重要。

技术要点共性要求：

• 试样对中：确保加载轴线与试样轴线垂直，且作用力通过试样中心，防止偏心加载导致数据偏差。

• 支撑边界条件：下支撑夹具的弧度（V型块、圆弧砧）和宽度需根据标准或产品实际接触情况选择，以减小接触应力集中或模拟真实支撑。

• 数据采集频率：需与加载速度匹配，确保力-位移曲线有足够的分辨率，特别是对于具有多个力值平台的复杂产品。

2. 各行业检测范围的具体要求

2.1 医疗器械行业（如血管支架、导管）

• 要求：遵循ASTM F3067、ISO 25539等标准。测试在37±2°C的生理盐水或模拟体液中执行。需精确测量径向回弹力（Chronic Outward Force, COF） 和径向抗挤压强度（Radial Resistive Force, RRF）。动态疲劳测试通常要求数千万次循环（模拟10年以上植入期），并需进行失效分析（SEM观察微裂纹）。

2.2 汽车与轴承行业

• 要求：对橡胶衬套、悬架轴承、油封等部件，除静态刚度测试外，需进行高低温（-40°C至+120°C）环境下的径向力测试。依据ISO 6781、GB/T 12584等。关注动态刚度和滞后损失，以评估NVH（噪声、振动与声振粗糙度）性能。

2.3 电线电缆及管道行业

• 要求：依据GB/T 2951、ISO 2039等。测试电缆护套、绝缘层或塑料管材的径向抗压性能。常用压扁试验，将试样压缩至内径的50%或75%，检查是否开裂，并记录力值。对光纤保护管，要求极低的长期应力松弛。

2.4 弹簧与密封制品行业

• 要求：针对O型圈、弹簧挡圈等。测试其在安装沟槽内的预紧力（径向压缩状态下的应力松弛），或测量其径向力随着压缩率变化的函数关系。依据ISO 22310、DIN 2095等，关注载荷精度（通常要求±1%FS）。

2.5 纺织与复合材料行业

• 要求：测试纤维增强软管、编织套管的径向压缩刚度和抗爆裂压力。常与内压测试结合。对于各向异性材料，需注明加载方向与纤维取向的关系。

3. 检测仪器的原理和应用

3.1 核心原理
径向力测试仪本质上是一台特化的材料试验机。其核心原理是：通过伺服电机或电液伺服系统驱动一个或多个加载压头，对置于精密夹具上的试样施加径向位移。高精度负荷传感器实时测量载荷，线性编码器测量位移。系统通过闭环反馈控制系统精确控制加载模式（位移控制或力控制）。数据采集系统将力与位移信号同步记录，并计算衍生参数。

3.2 仪器关键部件与应用

• 加载框架与驱动系统：单柱或双柱台式机适用于小力值（≤5 kN）；双柱落地式或门式框架用于大力值（最高可达数百kN）测试。伺服电机驱动精度高、清洁，适用于绝大多数测试；电液伺服系统输出力大、动态响应快，适用于大载荷高频疲劳测试。

• 专用径向力夹具：

  • 平板/V型块夹具：用于刚性试样，结构简单。

  • 半圆弧/多点式砧座夹具：用于管状试样，提供均匀支撑，减少局部应力，弧度需符合标准规定（如180°、120°接触弧）。

  • 囊式扩张夹具：用于测量血管支架的径向撑开力，通过流体压力使柔性囊均匀扩张，模拟支架释放。

  • 闭环缠绕夹具：用于测试弹簧或束线环的束缚力，通过收缩环径来测量力值。

• 环境箱：集成高低温环境箱，用于测试产品在不同温度下的力学性能，温度范围通常为-70°C至+300°C。

• 数据采集与分析软件：除基础参数外，高级软件可自动识别曲线上的特征点（如线性区、屈服点、峰值），进行统计分析，并生成符合FDA 21 CFR Part 11等法规要求的加密报告。

3.3 仪器选型与应用匹配

• 力值量程：根据产品规格选择，医用支架通常为0-500 N，汽车衬套可能为0-20 kN，大型管材压溃测试可达0-500 kN。

• 精度：负荷传感器精度应不低于±0.5%读数，位移精度不低于±0.1%行程。

• 动态能力：若进行疲劳测试，需确认仪器的频率响应和动态载荷精度是否能满足测试标准要求。

• 合规性：仪器需定期依据ISO 7500-1、JJG 139等标准进行校准，软件验证需满足相关质量管理体系要求。
