耐化学侵蚀检测技术内容

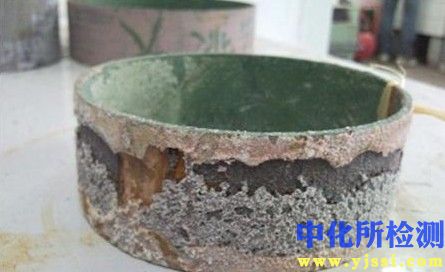

耐化学侵蚀检测是通过系统性的实验室模拟或现场监测，评估材料或成品在特定化学环境中抵抗腐蚀、溶解、溶胀、开裂、性能退化等能力的一系列方法的总称。其核心在于量化材料在化学作用下的稳定性与耐久性。

1. 检测项目分类及技术要点

耐化学侵蚀检测主要分为定性评价、定量测试和综合性能评估三大类。

1.1 定性评价类

• 外观变化评定：

  • 技术要点： 在规定的腐蚀周期后，在标准光源（如D65）下，通过目测或低倍放大镜观察试样表面是否有失光、变色、污迹、起泡、斑点、开裂、剥落、溶胀、变形等变化。通常与未浸泡的原始样片进行对比，并按标准等级（如0-5级）进行评级。记录需包括高清照片。

  • 参照标准： ISO 4628-1~5, ASTM D714, ASTM D610。

• 质量与尺寸变化测试：

  • 技术要点： 精确测量试样在腐蚀前后质量与特定尺寸（厚度、直径等）的变化。需在恒温恒湿条件下进行称量和测量，以消除环境影响。计算公式为：变化率 = [(试验后值 - 试验前值) / 试验前值] × 100%。质量增加可能意味着吸收液体，减少则意味着溶解或降解。

  • 参照标准： ISO 175, ASTM D543。

1.2 定量测试类

• 腐蚀速率测定（针对金属）：

  • 技术要点： 通过浸泡失重法或电化学方法进行。浸泡失重法需彻底清除腐蚀产物后称重，计算单位时间单位面积的重量损失，常用单位：mm/a（毫米每年）。电化学法（如动电位极化曲线）可快速测得腐蚀电流密度（I_corr），进而推算腐蚀速率。

  • 参照标准： ASTM G31, ASTM G59, ASTM G102。

• 力学性能保留率测试：

  • 技术要点： 对比试样腐蚀前后的关键力学性能，如拉伸强度、断裂伸长率、弯曲强度、硬度等。计算性能保留率（%）。这是评估侵蚀对材料承载能力影响的关键指标。

  • 参照标准： ISO 62, ASTM D638, ASTM D790。

• 电化学阻抗谱与极化测试：

  • 技术要点： EIS用于评估涂层/材料的防护性能，通过分析阻抗模值和相位角随频率的变化，建立等效电路模型，量化涂层电阻、孔隙电阻、双电层电容等参数。极化测试用于直接获取材料的腐蚀电位、腐蚀电流等动力学参数。

  • 参照标准： ASTM G106, ASTM G59。

1.3 综合性能评估类

• 长期浸泡/暴露试验：

  • 技术要点： 模拟长期接触环境，将试样完全或部分浸入特定温度（如23°C, 40°C, 70°C）的化学介质中，持续数周至数年。定期取样，进行上述各项性能测试，绘制性能随时间变化的曲线。

  • 参照标准： ASTM D471（针对弹性体）, ISO 175（针对塑料）。

• 环境应力开裂测试：

  • 技术要点： 评估化学介质与应力共同作用下的破坏。常用弯曲试条法或恒定载荷法，将试样施加恒定应变或应力后浸入介质，记录出现开裂的时间或一定时间后的开裂比例。

  • 参照标准： ISO 22088-3 (针对塑料), ASTM D1693 (针对聚乙烯)。

2. 各行业检测范围的具体要求

2.1 石油化工与海洋工程

• 检测对象： 管线钢、压力容器用钢、耐蚀合金（哈氏合金、双相钢）、防腐涂层、海洋混凝土。

• 具体要求：

  • 介质： 必须模拟极端工况，如高浓度H₂S/CO₂（NACE标准）、高温高压酸性环境、海水、海泥。

  • 测试： 侧重应力腐蚀开裂（SCC）和氢致开裂（HIC）评价（如NACE TM0177, NACE TM0284）。涂层需进行阴极剥离测试（ASTM G8）。混凝土需进行氯离子渗透深度测定（ASTM C1556）。

2.2 汽车与交通运输

• 检测对象： 电泳漆、面漆、底盘件、内饰材料（塑料、纺织品）、冷却液、制动液。

• 具体要求：

  • 介质： 模拟燃料（汽油、柴油）、润滑油、制动液、冷却液、蓄电池酸液、除冰盐（如5% NaCl）、人造汗液。

  • 测试： 注重循环腐蚀测试（CCT），如将盐雾、干燥、潮湿、冷冻等阶段组合，比传统中性盐雾（NSS）更贴近实际（ISO 16701, ASTM G85）。内饰材料强调耐刮擦性和颜色牢度测试。

2.3 电子电气行业

• 检测对象： 电路板（PCB）阻焊层、电子元件封装材料、接插件镀层。

• 具体要求：

  • 介质： 助焊剂残留、清洗溶剂、模拟汗液、特定气氛（如混合流动气体测试，MFG）。

  • 测试： 侧重电化学迁移（ECM）测试、表面绝缘电阻（SIR）测试（IPC-TM-650）、以及强腐蚀性气氛下的接触电阻变化。测试后需进行功能验证。

2.4 医疗器械与生物材料

• 检测对象： 植入金属（钛合金、不锈钢）、高分子材料（硅胶、聚氨酯）、陶瓷。

• 具体要求：

  • 介质： 模拟生理环境，如0.9% NaCl生理盐水、磷酸盐缓冲液（PBS）、人工血浆、人工唾液/关节液。强调无菌和生物相容性前提。

  • 测试： 除常规腐蚀速率外，重点检测金属离子析出量（使用ICP-MS）、材料降解产物分析、以及腐蚀产物的细胞毒性。长期（数年）的疲劳腐蚀测试是植入物的关键。

2.5 建筑与基础设施

• 检测对象： 建筑玻璃幕墙涂层、混凝土外加剂、防水卷材、管道（PVC、PPR）。

• 具体要求：

  • 介质： 酸雨（pH 3.5-5.0的H₂SO₄/NaHSO₃溶液）、碱液（模拟混凝土孔隙液，pH>13）、冻融循环溶液、氯盐溶液。

  • 测试： 强调耐老化与侵蚀耦合作用。混凝土需进行抗硫酸盐侵蚀测试（ASTM C1012），防水材料需进行酸碱处理后保持率测试。

3. 检测仪器的原理和应用

3.1 电化学工作站

• 原理： 基于三电极体系（工作电极、参比电极、对电极），通过施加精确控制的电势或电流扰动，测量体系的响应电流或电势，研究电极过程的动力学。

• 应用： 进行动电位极化（测腐蚀电流、钝化区间）、电化学阻抗谱（EIS，无损评价涂层性能、界面过程）、循环极化（评价点蚀敏感性）等，是研究金属及涂层腐蚀机理和速率的核心仪器。

3.2 盐雾腐蚀试验箱

• 原理： 将一定浓度的盐水（如5% NaCl）在压缩空气作用下雾化，形成均匀的腐蚀性雾气，在密闭箱内对试样进行持续或间歇喷洒，模拟海洋或含盐大气环境。

• 应用： 进行中性盐雾试验（NSS）、醋酸盐雾试验（ASS）、铜加速醋酸盐雾试验（CASS）等。主要用于涂层、电镀层、金属材料的耐蚀性快速对比和质量控制，结果与真实户外暴露相关性需谨慎评估。

3.3 湿热试验箱

• 原理： 通过加热、加湿、制冷系统，精确控制箱内的温度和相对湿度，并可编程实现温度/湿度循环。

• 应用： 模拟高温高湿环境，用于评估材料（特别是非金属）的吸湿性、水解稳定性、电化学迁移倾向，以及涂层起泡、附着力下降等问题。常与盐雾箱组合进行循环测试。

3.4 化学浸泡试验装置

• 原理： 由恒温油浴/水浴槽、密闭或带回流冷凝器的玻璃容器组成，为试样提供恒温的化学介质浸泡环境。

• 应用： 进行长期静态或动态浸泡试验，是评价塑料、橡胶、胶粘剂等非金属材料耐液体化学品性能的基础设备。可连接自动取样和分析系统。

3.5 扫描电子显微镜及能谱仪

• 原理： SEM利用聚焦电子束扫描样品表面，通过检测二次电子、背散射电子等信号成像；EDS通过分析特征X射线进行元素成分分析。

• 应用： 腐蚀形貌观察（点蚀、裂纹、剥落的高倍率观察）和腐蚀产物成分分析，是失效分析中确定腐蚀类型和起源的关键工具。

3.6 电感耦合等离子体质谱仪/光谱仪

• 原理： ICP-MS/OES将样品溶液雾化后送入高温等离子体炬中电离或激发，通过质谱或光谱检测器分析离子或特征谱线，进行超痕量到常量的元素定量分析。

• 应用： 精确测定腐蚀试验后溶液中溶出的金属离子浓度（如医疗器械析出的Ni、Cr、Co离子），或分析材料本体及腐蚀产物的化学成分。

3.7 力学性能试验机

• 原理： 通过伺服控制系统对试样施加精确的拉伸、压缩、弯曲等载荷，测量其应力-应变响应。

• 应用： 在腐蚀试验前后，测试材料的拉伸强度、断裂伸长率、弹性模量、断裂韧性等，定量评估化学侵蚀对材料力学性能的损伤程度。
