硅烷浸渍试验技术规范

1. 检测项目分类及技术要点

硅烷浸渍试验旨在评估浸渍剂对基材的渗透深度、浸渍效果及其耐久性，主要检测项目可分为材料性能测试与处理效果测试两大类。

1.1 材料性能测试

• 硅烷浸渍剂本身性能：

  • 密度： 按GB/T 6750标准测定，反映产品纯度及一致性。

  • pH值： 按GB/T 14518标准，采用pH计测定。异丁基（烯）三乙氧基硅烷等膏体型浸渍剂需测试其水乳液pH值，通常要求为中性或弱碱性（如6.5-8.5），以防腐蚀基材。

  • 硅氧烷含量： 采用气相色谱法（GC）或傅里叶变换红外光谱法（FT-IR）测定有效成分含量，是质量控制的关键指标，合格品通常要求≥98.5%。

  • 挥发性有机物（VOC）含量： 按环保标准（如HJ 2537）测定，关乎施工安全与环境合规性。

• 涂布率与吸水率测试（基材试件）：

  • 涂布率： 记录单位面积（m²）的浸渍剂消耗量（g或mL），评估施工经济性。

  • 吸水率： 核心评价指标。按JTJ 275或GB/T 50082标准，将处理后的混凝土试件浸泡于水中一定时间（如48小时或72小时），通过测量浸渍前后质量变化计算吸水率。优质浸渍可使吸水率降低90%以上。通常要求处理后试件的吸水率均值不大于0.01 mm/min¹/²。

1.2 处理效果测试

• 渗透深度测试：

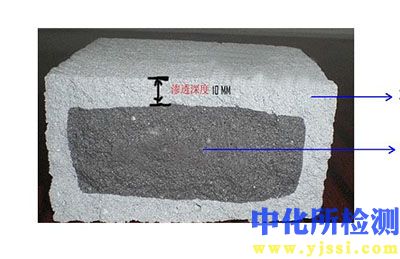

  • 染色法（推荐方法）： 将处理并养护后的试件劈裂，在断面立即喷涂1%的溶剂型荧光染料或墨水溶液（如酞菁蓝乙醇溶液），染料会渗入未受保护的区域，而受硅烷有效保护的内部区域则保持原色。静置数分钟后，擦去表面多余染料，测量无色区域的垂直平均深度。对混凝土，交通行业标准（如JTG/T 3310）通常要求平均渗透深度≥3 mm，氯离子环境要求≥4 mm。

  • 热分解法（精确方法）： 使用热裂解-气相色谱/质谱联用仪（Py-GC/MS）逐层分析硅烷特征碎片的分布，定量测定不同深度处的硅烷含量，结果更精确。

• 氯离子吸收量降低效果测试（混凝土专项）：

  • 按ASTM C1202或NT BUILD 492（RCM法）标准，对比处理与未处理试件在氯盐环境中的电通量或氯离子扩散系数。硅烷浸渍处理后，电通量降低率应≥80%，或氯离子扩散系数降低一个数量级。

• 耐碱性测试：

  • 将处理后的试件浸入饱和Ca(OH)₂溶液或一定浓度的NaOH溶液中（如1 mol/L）一定周期（如7天），测试后其吸水率降低效果仍应满足要求，以评估其在碱性环境下的耐久性。

• 耐久性（老化）测试：

  • 人工气候加速老化： 采用氙灯或紫外老化箱，模拟光照、雨淋、热循环，一定时间后（如1000-2000小时）复测吸水率、渗透深度等指标。

  • 冻融循环测试： 按GB/T 50082标准进行，评估浸渍层在冻融作用下的稳定性。

技术要点：

• 试件准备： 基材（混凝土、石材等）试件需标准养护至规定龄期（混凝土通常28天），并在（23±2）℃、相对湿度（60±5）%条件下平衡至恒重。试验前表面应清洁、干燥、无浮浆。

• 浸渍施工： 实验室模拟通常采用涂刷或浸渍方式至饱和状态，记录饱和用量。

• 养护： 浸渍后试件需在标准条件下养护足够时间（通常7-14天），让硅烷充分水解、缩聚形成憎水层，方可进行效果测试。

2. 各行业检测范围的具体要求

不同行业基于其结构服役环境，对硅烷浸渍效果提出了差异化的具体要求。

2.1 交通行业（公路、桥梁、隧道、港口）

• 规范依据： 主要遵循JTG/T 3310《公路工程混凝土结构耐久性设计规范》、JTJ 275《海港工程混凝土结构防腐蚀技术规范》等。

• 具体要求：

  • 渗透深度： 基准要求为≥3 mm；对于海水环境、除冰盐环境等严重腐蚀区域（如浪溅区、水位变动区），要求≥4 mm。

  • 吸水率： 处理后72小时吸水率平均值应≤0.01 mm/min¹/²。

  • 氯化物吸收量降低效果： 按ASTM C1202，84天（或30天）浸泡后，氯离子吸收量降低率应≥90%（或≥85%）。

  • 耐碱性： 经碱溶液浸泡后，吸水率指标仍需达标。

  • 应用范围： 桥梁墩柱、梁体、隧道衬砌、码头面板、护岸等混凝土结构。

2.2 水工行业（大坝、水闸、渡槽）

• 规范依据： SL/T 352、DL/T 5241等水利水电行业标准。

• 具体要求：

  • 重点关注在干湿交替、冻融循环、水质侵蚀等多因素耦合作用下的长期防护效果。

  • 渗透深度要求通常≥3 mm，对于寒冷地区或水质侵蚀严重部位，要求更高。

  • 必须进行严格的冻融循环试验（如≥200次）和耐化学介质（如硫酸盐、镁盐）试验，性能衰减需满足规定限值。

2.3 建筑与市政行业

• 规范依据： GB/T 50476《混凝土结构耐久性设计规范》、JGJ/T 192《建筑工程检测技术标准》及相关设计图集。

• 具体要求：

  • 侧重于混凝土外墙、地下室、污水处理厂结构等防潮、防碳化、防盐害。

  • 渗透深度一般要求≥2-3 mm。

  • 吸水率降低率通常要求≥75%。

  • 对既有建筑修复工程，需现场钻取芯样进行渗透深度和吸水率验证。

2.4 石材防护领域

• 规范依据： JC/T 973《建筑装饰用天然石材防护剂》等。

• 具体要求：

  • 测试基材为标准花岗岩、大理石等试块。

  • 吸水率： 防护后24小时吸水率变化率需≥85%（优等品）或≥75%（合格品）。

  • 耐酸碱性： 经酸（pH=1）、碱（pH=13）溶液浸泡后，吸水率变化率仍应达标。

  • 耐紫外线老化： 经紫外线照射一定时间后，防护效果衰减不应超过规定值。

3. 检测仪器的原理和应用

3.1 渗透深度测量仪器

• 卡尺/深度规： 配合染色法使用，测量染色断面上的无色区（有效防护区）深度，取多点平均值。设备简单，是现场和实验室最常用方法。

• 热裂解-气相色谱/质谱联用仪（Py-GC/MS）：

  • 原理： 将分层取得的粉末样品在惰性气氛中高温瞬间裂解，硅烷聚合物分解为特征小分子碎片（如硅氧烷特征峰），通过GC/MS分离和检测，根据特征碎片峰的强度定量分析硅烷在不同深度处的含量分布。

  • 应用： 提供绝对定量数据，精度高，用于仲裁、深入研究或标准制定，属于高端实验室设备。

3.2 吸水率测试装置

• 精密电子天平（精度0.01g）： 用于称量试件浸水前后的质量变化。

• 水箱与支架： 使试件浸泡于水中指定深度（通常水面高出试件顶面5 mm），并保持恒温（如20±2℃）。

• 计时器： 严格控制浸水时间（如30s，1min， 5min， 10min， 30min， 60min， 24h， 48h, 72h），用于计算吸水率随时间的变化曲线及初始吸水系数。

3.3 氯离子渗透性测试设备

• 直流电量测定仪（RCPT， ASTM C1202）：

  • 原理： 在混凝土试件两侧施加60V直流电压，一侧为NaCl溶液（阴极），另一侧为NaOH溶液（阳极），通过测量6小时内通过的电量（库仑值）来间接评价混凝土抗氯离子渗透能力。硅烷浸渍后电量应显著降低。

  • 应用： 实验室快速对比评价，设备普及度高。

• 氯离子扩散系数测试系统（RCM法， NT BUILD 492或GB/T 50082）：

  • 原理： 通过施加外部电压，加速氯离子在试件内的迁移，一定时间后劈开试件喷涂AgNO₃溶液显色，测量氯离子渗透深度，计算得到非稳态氯离子迁移系数Dₙₛₛ。

  • 应用： 结果更接近真实扩散过程，是评价硅烷浸渍对长期氯离子侵入抑制效果的重要方法。

3.4 老化与耐久性测试设备

• 氙灯老化试验箱： 模拟全光谱太阳光、温度、湿度及喷淋，进行人工气候加速老化。

• 紫外老化试验箱： 主要模拟紫外光老化，用于评估硅烷浸渍层的耐光分解能力。

• 快速冻融试验机： 按标准周期对水饱和试件进行冻融循环，评估浸渍层在冻融应力下的完整性。

3.5 材料成分分析仪器

• 傅里叶变换红外光谱仪（FT-IR）：

  • 原理： 通过分析硅烷浸渍剂或处理前后基材表面粉末的红外吸收光谱，识别Si-O-Si、Si-OH、Si-C等特征官能团，定性或半定量分析硅烷的聚合状态。

  • 应用： 用于浸渍剂产品鉴定及表面处理机理研究。

• 气相色谱仪（GC）： 用于精确测定硅烷浸渍剂中有效成分（如异丁基三乙氧基硅烷）的含量及杂质组成。
