抗压失稳试验详细技术内容

抗压失稳试验是评估细长杆件、薄壁结构及弹性元件在轴向压力作用下保持原有平衡形态能力的关键力学测试。其核心是确定构件的临界失稳载荷（屈曲载荷）及失稳模式，为结构稳定性设计提供依据。

1. 检测项目分类及技术要点

1.1 临界载荷测定

• 技术要点：通过缓慢施加轴向压力，精确记录载荷-位移曲线。当曲线出现明显拐点或载荷不再增加而位移持续增大时，对应的载荷即为临界载荷（P_cr）。对于理想弹性体，可采用欧拉公式理论值进行对比验证：P_cr = (π²EI) / (μL)²，其中E为弹性模量，I为截面惯性矩，μ为长度系数，L为构件长度。

• 数据要求：需记录初始缺陷（初始挠度）、加载速率（通常控制在1-2 mm/min）、环境温湿度。试验重复次数不少于3次，取平均值。

1.2 失稳模态观测

• 技术要点：利用高速摄像或应变片阵列同步监测构件屈曲时的变形形态。常见模态包括单波、多波屈曲。需记录首个屈曲波出现的位置及波长。

• 数据要求：提供清晰的失稳形态图像或视频，并标注特征尺寸。

1.3 后屈曲行为分析

• 技术要点：对于航空航天薄壁结构，需继续加载以研究失稳后的承载能力与变形路径。记录载荷-位移曲线的下降段或平台段。

• 数据要求：精确测量载荷跌落值及后续稳定承载值。

1.4 初始缺陷敏感性分析

• 技术要点：通过人为引入几何缺陷（如初始偏心、局部凹坑）或改变边界约束条件，研究其对临界载荷的影响程度。

• 数据要求：量化缺陷尺寸（如初始挠度与壁厚比值），绘制缺陷幅值与临界载荷衰减率的关系曲线。

2. 各行业检测范围的具体要求

2.1 建筑工程（钢结构）

• 试件范围：钢柱、桁架压杆、脚手架立杆。

• 标准依据：GB 50017-2017《钢结构设计标准》、JGJ/T 101-2015《建筑抗震试验规程》。

• 具体要求：试验需模拟实际端部约束（铰接、固接）；长细比（λ）范围覆盖80-200；需测定整体弯曲屈曲与局部板件屈曲的耦合效应；荷载偏心距应按规定取值（如L/1000）。

2.2 航空航天

• 试件范围：火箭壳体、机翼桁条、舱段加筋壁板。

• 标准依据：HB 7085-2014《航空结构稳定性试验方法》、ASTM E2954。

• 具体要求：需在高温（最高可达300°C）或低温环境下试验；关注循环载荷下的疲劳屈曲；对复合材料层合板需考虑铺层顺序对屈曲性能的影响；试验需在真空或特定气压环境下模拟飞行条件。

2.3 能源化工（压力管道与容器）

• 试件范围：高温高压管道、外压容器、换热器支撑杆。

• 标准依据：ASME BPVC Section VIII Div.1、GB/T 150.3-2011。

• 具体要求：重点关注外压作用下壳体的周向屈曲（失稳）；需考虑内压与轴向压力耦合作用；对在腐蚀环境使用的构件，试验前需进行加速腐蚀预处理以评估剩余稳定性。

2.4 机械制造

• 试件范围：液压缸活塞杆、机床主轴、精密导向轴。

• 标准依据：ISO 12100、JIS B 2704。

• 具体要求：侧重高周次交变载荷下的稳定性寿命测试；表面粗糙度与热处理状态需严格控制并记录；需测试不同润滑条件下的临界载荷。

2.5 海洋工程

• 试件范围：海洋平台导管架支腿、海底管线、系泊杆。

• 标准依据：API RP 2A、DNVGL-RP-C202。

• 具体要求：试验介质常为人工海水；需考虑海水腐蚀与微生物附着的影响；模拟波浪载荷带来的周期性轴向力；对深海结构需考虑静水压力梯度的影响。

3. 检测仪器的原理和应用

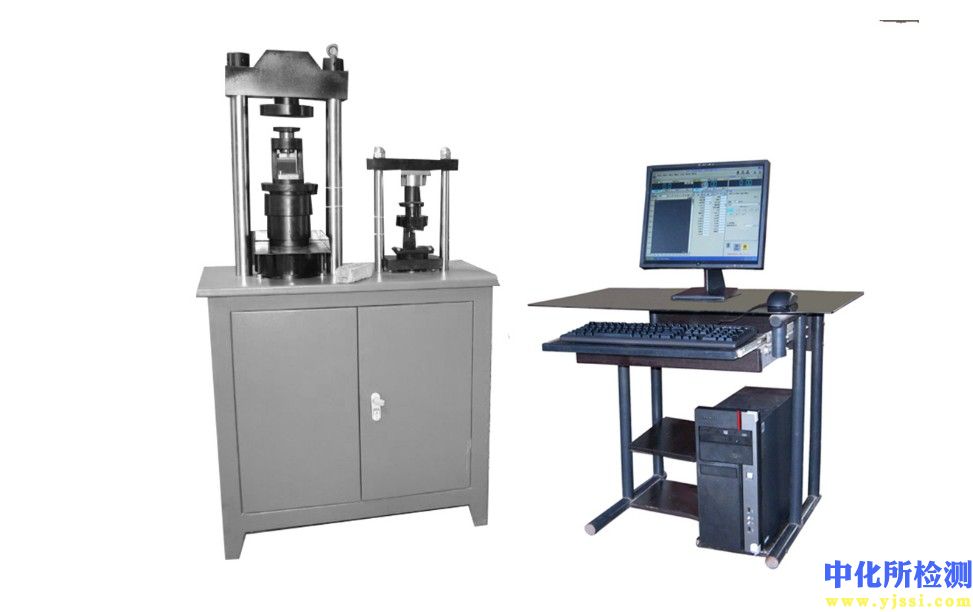

3.1 万能试验机（伺服液压/电动）

• 原理：通过伺服阀或伺服电机精确控制作动器（油缸或丝杠）对被测试件施加轴向压力。载荷传感器（通常为应变式）和位移传感器（LVDT或光栅）实时同步采集数据。

• 应用：适用于绝大多数静态临界载荷测定。对于长试件（>3m），需配备高刚度反力架与对中装置。伺服液压式更适用于大载荷（>1000kN）及需要高动态响应的疲劳屈曲试验。

3.2 数字图像相关技术（DIC）系统

• 原理：在被测试件表面制备散斑图案，通过两个或多个高分辨率CCD/CMOS相机同步拍摄变形图像，运用相关算法计算全场三维位移与应变分布。

• 应用：非接触式测量，精准观测失稳模态的起始与演化过程，识别局部屈曲先于整体屈曲的发生区域，是后屈曲行为分析的核心设备。

3.3 应变采集系统

• 原理：将电阻应变片以特定阵列（如在预估屈曲半波处）粘贴于试件表面，应变变化导致电阻变化，通过惠斯通电桥转换为电压信号进行采集。

• 应用：用于测量关键位置的局部应变，辅助判断屈曲起始。可布置应变花以分析屈曲时的复杂应变状态。适用于环境箱内等DIC不便使用的场合。

3.4 环境模拟箱

• 原理：通过加热/制冷系统、介质循环系统、真空泵等，在试验机工作区内模拟温度、湿度、介质、压力等环境条件。

• 应用：为航空航天、海洋工程等行业提供符合实际工况的试验环境，获取环境因素与失稳行为的耦合数据。

3.5 高速摄像机

• 原理：以每秒数千至数万帧的速度记录试件在失稳瞬间的快速变形过程。

• 应用：捕捉动态屈曲或冲击载荷下的失稳起始与传播过程，常用于研究能量吸收结构的塑性屈曲行为。

技术发展趋势：当前抗压失稳试验正向多物理场耦合（力-热-电-磁）、实时无损监测（结合声发射、光纤光栅传感器）以及基于试验数据的数字孪生高保真模型校准方向发展。
