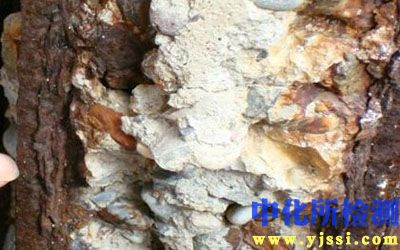

1. 检测项目分类及技术要点

A. 化学侵蚀检测

• 酸/碱侵蚀：依据标准如GB/T 17671、ASTM C267，使用特定浓度的酸/碱溶液（如HCl、NaOH）浸泡或循环作用于试件，通过质量损失率、强度保留率或溶液离子浓度变化进行评估。关键技术要点包括溶液浓度、pH值的精确控制、反应温度与时间的标准化，以及对试样表面反应产物的清除方法。

• 盐类侵蚀：主要评估硫酸盐（如Na₂SO₄、MgSO₄）侵蚀，遵循ASTM C1012等标准。将试件浸泡于硫酸盐溶液，定期测量其线性膨胀率、质量变化及强度损失。关键在于环境温湿度的循环控制（干湿循环可加速侵蚀），以及微观结构分析（如XRD、SEM）以观察石膏、钙矾石等侵蚀产物的形成。

• 氯离子渗透：常用快速迁移法（RCM法，如NT BUILD 492）或电通量法（ASTM C1202）。RCM法通过施加外部电压，测量氯离子在试件中的迁移深度，计算扩散系数。技术要点包括溶液浓度（NaCl、NaOH）、电压稳定性（10-60V）及试验持续时间（通常24-96小时）的精确控制。电通量法则通过测量6小时内通过试件的总电荷量评估渗透性。

B. 物理侵蚀检测

• 冻融循环：依据GB/T 50082、ASTM C666，将水饱和试件在-18°C±2°C冻结和4°C±2°C融化间循环。评估指标包括质量损失率（超过5%通常不合格）、相对动弹性模量下降率（超声脉冲速度测量）及表面剥落状况。关键技术在于确保试件充分饱和，以及冻结融化速率和温度的精确控制。

• 磨损与冲蚀：水下钢球法（ASTM C1138）用于评估水力冲蚀，通过测量一定时间内试件在高速水流携带钢球作用下的质量损失。耐磨性则常用旋转磨耗法（如GB/T 16925）。关键参数包括水流速度、磨料（钢球）的硬度与数量、作用时间及角度。

C. 生物侵蚀检测

• 主要针对污水管道、海洋设施等，评估微生物（如硫酸盐还原菌、产酸菌）代谢产物（H₂S、有机酸）对材料的腐蚀。常用方法包括长期现场曝露、实验室模拟加速试验（如接种特定菌种于培养基中），通过测量质量损失、强度退化、侵蚀深度及微生物活性（如ATP检测）进行评价。

2. 各行业检测范围的具体要求

A. 建筑工程与建材

• 混凝土结构：检测需覆盖全面侵蚀类型。重点包括：氯离子渗透性（对滨海、盐渍土及使用除冰盐的桥梁道路至关重要，要求56天RCM法氯离子扩散系数通常低于4×10⁻¹² m²/s）；抗硫酸盐等级（根据GB/T 50082分为KS150、KS250等，表示能承受的干湿循环次数）；抗冻等级（如F150、F300）。预应力结构对氯离子渗透要求尤为严格。

• 金属结构（钢材）：侧重电化学腐蚀检测，如盐雾试验（ASTM B117）评估涂层性能，要求数百至数千小时无红锈；极化电阻法测量腐蚀电流密度。埋地管线需进行土壤腐蚀性检测（电阻率、pH、氧化还原电位）。

• 砖石与砂浆：侧重耐酸雨、盐风化检测，需模拟干湿循环与盐结晶压力（如EN 12370）。

B. 水利与海洋工程

• 大坝、海堤、码头：除常规化学、物理侵蚀检测外，强调在高水压、水流冲刷、浪溅区干湿交替及海洋生物附着等多因素耦合作用下的耐久性。海水环境下的混凝土要求极低的氯离子扩散系数（常低于3×10⁻¹² m²/s）。钢结构需进行阴极保护效果检测及海洋大气区盐雾腐蚀评价。

C. 交通工程

• 公路与桥梁：路面混凝土侧重耐磨、抗除冰盐腐蚀（氯离子渗透）；桥梁结构需综合评估碳化深度、氯离子含量分布及冻融损伤。隧道衬砌需增加对酸性地下水（pH可低至3.0）侵蚀的专项检测。

• 铁路轨枕与轨下基础：增加交变荷载与冻融/盐蚀耦合作用的疲劳侵蚀试验。

D. 化工与能源行业

• 管道、储罐、反应塔：材料（如特种混凝土、合金、防腐涂层）需针对特定化学介质（如H₂S、CO₂、氨水、高温蒸汽）进行耐腐蚀试验。常依据NACE TM0169、TM0284等标准进行高压釜模拟实验，评估应力腐蚀开裂（SCC）和氢致开裂（HIC）敏感性。核电站设施对混凝土的辐照-湿热耦合侵蚀有特殊检测要求。

E. 文物保护

• 石质、陶质文物：侵蚀检测更注重无损或微损。采用超声波速度、红外热成像评估风化深度与内部裂隙；离子色谱（IC）分析可溶盐种类与含量；吸水率测试（如毛细吸水系数）评估材料劣化程度。清洗与保护材料的选择需基于详细的侵蚀机理分析。

3. 检测仪器的原理和应用

A. 化学侵蚀检测仪器

• 恒温恒湿试验箱：提供稳定的温湿度环境（如20°C±1°C，RH≥95%），用于养护、浸泡及干湿循环试验，是侵蚀试验的基础设备。

• pH计与离子色谱仪（IC）：pH计实时监控侵蚀溶液稳定性。IC用于精确分析溶液中Ca²⁺、Cl⁻、SO₄²⁻等离子的浓度变化，定量评估侵蚀进程。

• RCM测试装置：由直流电源、有机玻璃试验槽、电极板（阳极用0.3M NaOH，阴极用10% NaCl）及温度监控系统组成。通过测量氯离子迁移深度，计算非稳态迁移系数Dnssm。

• 电通量测试装置：类似RCM装置，但使用60V直流电，通过测量电流-时间曲线积分得到6小时总通量（库仑值），快速筛选混凝土渗透性。

B. 物理侵蚀检测仪器

• 快速冻融试验机：自动控制冻融循环（通常一次循环4-6小时），内置超声波检测系统，可实时监测并计算试件的横向基频或脉冲速度，从而得到相对动弹性模量。

• 磨耗/冲蚀试验机：水下钢球法装置包括高速旋转水箱、不锈钢球投放系统及水流速度控制系统。旋转磨耗机则通过标准磨料轮在恒定压力下对试件表面进行研磨。

• 超声波脉冲分析仪：通过发射和接收纵波或横波（频率通常50kHz-150kHz），测量波在材料中的传播速度与振幅衰减，非破损评估冻融、盐结晶等造成的内部损伤与弹性模量变化。

C. 微观分析仪器

• 扫描电子显微镜（SEM）与能谱仪（EDS）：SEM提供侵蚀界面、微观裂缝及产物形貌的高分辨率图像（分辨率可达纳米级）。EDS进行微区元素分析，辅助鉴定侵蚀产物（如钙矾石、石膏）。

• X射线衍射仪（XRD）：对粉末样品进行物相定性及半定量分析，准确识别侵蚀后产生的晶体相种类及其含量变化。

• 压汞仪（MIP）与气体吸附仪：测定材料（尤其是水泥基材料）的孔隙率、孔径分布及比表面积。侵蚀过程往往改变孔隙结构，MIP可测量数纳米至数百微米的孔径，是评估侵蚀机理的关键工具。

D. 现场检测设备

• 钢筋锈蚀仪：采用半电池电位法（ASTM C876），通过Cu/CuSO4参比电极测量混凝土表面电位，绘制等电位图，定性判断钢筋锈蚀风险区域（如电位低于-350mV时有高腐蚀风险）。

• 氯离子含量快速测定仪：通常基于电位滴定法，可在现场钻取粉末样品后快速测定酸溶性氯离子含量，评估渗透深度。

• 碳化深度测定仪：在新鲜断面上喷涂1%酚酞酒精溶液，未碳化区（pH>9.2）变粉红，碳化区无色，用卡尺测量深度。

所有检测活动均需严格遵循现行国家、行业或国际标准，确保试验条件的可重复性与结果的准确性。数据记录应包括完整的试验参数、环境条件及异常情况说明。
