载荷分裂试验技术内容

一、 检测项目分类及技术要点

载荷分裂试验，又称巴西劈裂试验或间接拉伸试验，是一种测定脆性或准脆性材料（如混凝土、岩石、砖、陶瓷等）抗拉强度的间接方法。其核心是通过施加径向压缩线荷载，在试件内部垂直于加载方向产生近似均匀的拉伸应力，导致试件发生劈裂破坏。

1. 主要检测项目：

• 抗拉强度： 核心检测项目，通过破坏荷载计算得出。

• 荷载-位移曲线： 记录试验全过程，用于分析材料的变形特性、脆性及断裂能。

• 破坏形态分析： 观察和评估裂缝的起裂、扩展路径及最终破坏模式，间接反映材料均匀性及内部缺陷。

2. 关键技术要点：

• 试件制备：

  • 形状与尺寸： 标准试件为圆柱体（如混凝土：直径150mm，高度150mm；岩石：直径54mm或50mm，高度与直径比0.5-1.0）。也可是立方体或棱柱体。

  • 平整度与平行度： 两个加载端面的不平行度需严格控制（通常≤0.05mm），确保荷载均匀分布。

  • 垫条设置： 在试件与加载板之间必须放置垫条（常用硬质纤维板、胶合板或钢制弧形垫条）。垫条宽度为试件直径或高度的1/12至1/6，用于分散局部压应力，并诱导内部拉应力均匀化，防止加载点过早压溃。

• 加载制度：

  • 加载速率： 应采用恒应力或恒位移控制速率，确保试件在约1~3分钟内发生破坏。对于混凝土，标准速率通常对应每秒0.04~0.06MPa的拉应力增长率。

  • 对中准确： 确保加载线通过试件直径（或中心线），且与试件轴线共面。

• 强度计算：

  • 对于圆柱体试件，抗拉强度计算公式为：f_t = 2P / (π * d * l)。

    • f_t：抗拉强度（MPa）。

    • P：最大破坏荷载（N）。

    • d：试件直径（mm）。

    • l：试件高度（或长度，mm）。

  • 对于立方体试件，公式需根据几何形状进行相应修正。

二、 各行业检测范围的具体要求

1. 建筑工程（混凝土及制品）：

• 标准规范： 遵循GB/T 50081《混凝土物理力学性能试验方法标准》、ASTM C496/C496M等。

• 试件要求： 标准圆柱体试件（Φ150×150mm或Φ100×100mm），从养护室取出后需及时试验。试件龄期通常为28天。

• 特殊要求： 用于评估纤维混凝土、轻骨料混凝土等特种混凝土时，需特别关注垫条刚度和加载速率对测试结果的影响，必要时调整垫条材料。

2. 岩土工程与地质勘探（岩石）：

• 标准规范： 遵循GB/T 50266《工程岩体试验方法标准》、ISRM（国际岩石力学学会）建议方法、ASTM D3967等。

• 试件要求： 一般采用直径50mm（NX岩芯）或54mm、高径比0.5-1.0的圆柱体。试件应尽可能保持天然含水状态，并描述各向异性（如层理、片理方向）与加载方向的关系。

• 特殊要求： 常进行干燥、饱和等不同状态下的对比试验。对于各向异性明显的岩石，需注明加载方向与弱面（如层理）的夹角。可结合声发射监测，确定裂缝初裂荷载。

3. 陶瓷与齐全陶瓷材料：

• 标准规范： 遵循GB/T 6569《精细陶瓷弯曲强度试验方法》、ASTM C1499等（注：陶瓷抗拉强度更常用直接法或弯曲试验，劈裂法适用于特定形状或研究）。

• 试件要求： 尺寸精度要求极高，表面需经过精密磨削加工。由于陶瓷脆性极大，对加载系统的刚度和对中精度要求严苛。

• 特殊要求： 试验常在万能试验机上进行，需使用高分辨率载荷传感器和位移引伸计。需在环境试验箱中进行高温下的劈裂试验。

4. 建筑材料（砖、瓦、天然石材）：

• 标准规范： 遵循GB/T 9966.1《天然饰面石材试验方法 第1部分：干燥、水饱和弯曲强度试验》（劈裂法适用于特定形状）、ASTM C880等。

• 试件要求： 试件尺寸根据产品形状调整，如石材可用50mm立方体或Φ50×50mm圆柱体。需注明纹理方向。

• 特殊要求： 主要评估其垂直于板面的抗拉（劈裂）强度，用于饰面材料安装安全评估。

三、 检测仪器的原理和应用

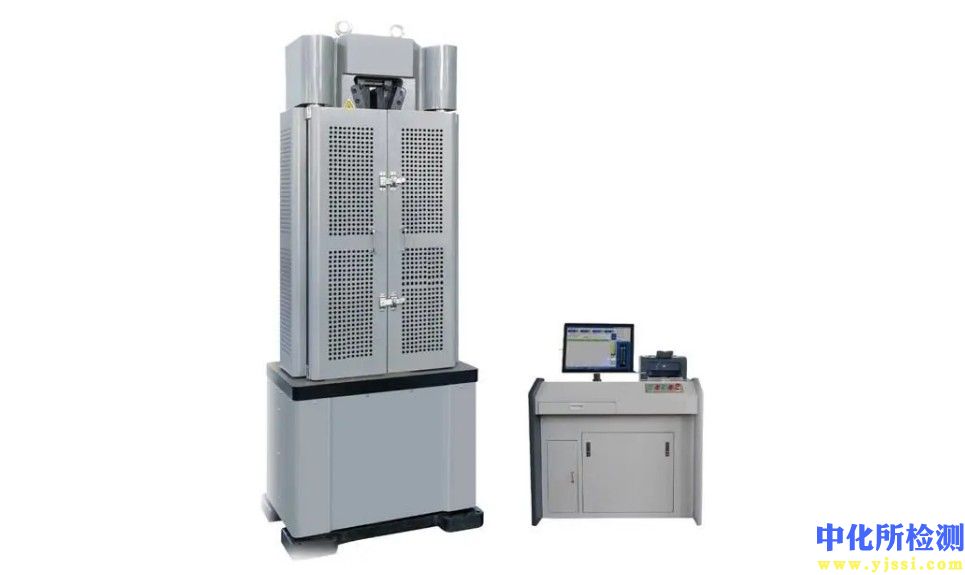

1. 核心仪器：万能试验机

• 原理： 由机架、伺服液压或电动伺服作动器、控制器、载荷传感器等组成。控制器根据预设程序（加载速率）指令作动器对试件施加压缩荷载，载荷传感器和位移传感器实时反馈荷载和位移信号。

• 应用： 是执行载荷分裂试验的主体设备。需满足相应的精度等级（一般不低于1级），并具有足够的刚度和载荷容量（通常远大于试件预估破坏荷载）。

2. 关键附属装置：

• 劈裂夹具： 包括上、下两个加载压板，其中一个通常为球铰结构，用于自动调心，保证荷载均匀分布。夹具应能精确安装和定位垫条。

• 垫条： 如前所述，是试验成败的关键耗材。其硬度、宽度和弧度需根据标准及试件材料特性选择。

• 位移测量装置（引伸计或LVDT）： 用于精确测量试件在加载方向的径向变形（或直径变化），从而绘制完整的荷载-位移曲线，用于计算弹性模量、断裂能等衍生参数。

3. 数据采集与分析系统：

• 原理： 集成于试验机控制器或正规的数采系统，以高频率（通常≥10Hz）同步采集荷载、位移、时间等信号。

• 应用： 实时显示荷载-位移曲线，自动识别峰值荷载，并根据预设公式计算抗拉强度及其他参数。高级系统可集成声发射、数字图像相关（DIC）等非接触式全场应变测量技术，用于研究裂缝的萌生与扩展全过程。

4. 环境箱（可选）：

• 原理： 包围在试验区域，可调控温度、湿度甚至介质。

• 应用： 用于研究材料在不同环境条件下（如高温、低温、冻融循环、化学腐蚀环境）的抗拉性能劣化规律。

总结：
载荷分裂试验以其试件制备简单、无需复杂粘结的特点，成为获取脆性材料抗拉强度的重要手段。其技术关键在于严格的试件加工、合适的垫条选择、精确的加载对中以及恒定的加载速率。不同行业依据材料特性和工程需求，在试件规格、状态处理和评价指标上存在具体差异。现代试验仪器与数据采集、无损监测技术的结合，极大地拓展了该方法的分析维度和应用深度。
