球形度检测技术

球形度是评价一个三维物体与理想球体接近程度的几何参数，定义为被测物体的表面积与其体积相同的理想球体的表面积之比，或通过其他数学定义（如最小外接球与最大内切球的半径比）进行量化。其值越接近1，表明物体越接近完美球体。

1. 检测项目分类及技术要点

球形度检测主要分为综合性参数检测和基于几何特征的局部检测两大类。

1.1 综合性参数检测

• 球形度误差 (Sphericity Error)： 核心检测项目，指实际轮廓对理想球体的最大偏离量。通常通过计算所有被测点至最小二乘球心距离的最大值与最小值之差（极差法），或最小区域球法（最小外接球与最大内切球半径差）来评定。技术要点在于高密度、均匀的采样，以及稳健的球心拟合算法。

• 直径变动量： 通过测量物体多个方向上的直径，计算其最大值与最小值之差。此方法简便，但仅能反映有限截面的情况，不能全面代表三维球形度。

• 表面粗糙度与波纹度： 在微观尺度上，表面的粗糙起伏会影响接触与流动特性。需与宏观球形度分离评估，通常使用轮廓仪或干涉仪在特定采样长度内测量。

1.2 基于几何特征的局部检测

• 轮廓度检测： 评估物体表面任一横截面轮廓与理想圆的接近程度，是球形度的二维近似。常用圆度仪或三坐标测量机（CMM）在多个、非平行的截面进行。

• 球面区域缺陷： 检测表面局部存在的凹陷、凸起、划痕等。技术要点在于设定合理的阈值和扫描密度，通常采用光学扫描或探针扫描结合形貌分析软件实现。

2. 各行业检测范围的具体要求

不同行业因产品功能、尺度及精度需求差异，对球形度的要求范围截然不同。

• 精密机械与轴承行业：

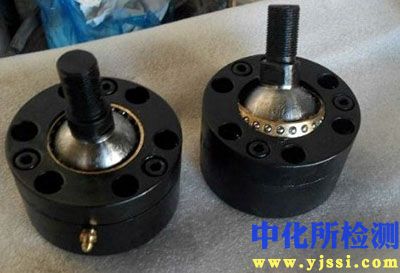

  • 检测对象： 滚珠、球面滚子、球铰、高精度球体测量标准器。

  • 要求范围： 要求最为严苛。高级别轴承钢球（如G3级）的球形度误差通常要求 ≤ 0.08 μm（0.00008 mm），直径变动量 ≤ 0.13 μm。用于计量溯源的标准球，其球形度误差可能要求优于0.025 μm。

• 航空航天与军工行业：

  • 检测对象： 导航系统陀螺转子、燃料喷嘴球头、卫星用球面轴承、空间机构球形关节。

  • 要求范围： 精度要求极高，通常在亚微米级（0.1-1 μm）。同时强调在极端温度、真空环境下的尺寸稳定性检测，以及长寿命下的球形度保持性。

• 医药与生物工程行业：

  • 检测对象： 人工关节（髋关节球头）、微球载药颗粒、色谱填料微球、细胞与微生物模型。

  • 要求范围： 人工关节球头的球形度误差一般要求 ≤ 5 μm，以确保低磨损和长寿命。药物缓释微球的球形度影响其流动性及释放速率，要求通常在直径的1%-3%以内。生物细胞球形度研究则更关注统计分布而非单个个体极限精度。

• 化工与能源行业：

  • 检测对象： 催化剂载体微球、离子交换树脂球、燃料电池质子膜内的导电颗粒。

  • 要求范围： 侧重于批量化统计特性。球形度影响填充床层的空隙率与压降，通常要求球形度 > 0.9（即90%接近球体），直径分布在一定范围内。

• 增材制造（3D打印）与精密加工：

  • 检测对象： 打印或加工出的金属/陶瓷/聚合物球体、球面结构件。

  • 要求范围： 跨度大，从普通结构的数十微米到精密金属打印的5-10 μm。检测需综合考虑球度、表面熔融状态、支撑点残留等工艺特有缺陷。

• 基础科研与颗粒学：

  • 检测对象： 地质颗粒、金属粉末、陶瓷粉末、微纳米材料。

  • 要求范围： 使用球形度作为形状描述符之一（如 Wadell 球形度、或基于长、中、短轴比率的近似）。关注大批量样本的平均球形度与分布，常用动态图像分析或激光衍射法进行快速统计。

3. 检测仪器的原理和应用

检测仪器按接触方式可分为接触式与非接触式两大类，选择取决于精度、效率、工件材质和尺寸。

3.1 接触式测量仪器

• 圆度仪/球形度仪：

  • 原理： 工件旋转或测针绕工件回转，高精度位移传感器（电感式、压电式）采集表面轮廓径向变化。通过多轴联动或工件转位，可测量多个截面的圆度，进而合成计算球形度。最小区域法评定为核心算法。

  • 应用： 主要用于高精度、中小尺寸（毫米至数百毫米）的金属、陶瓷球体，如轴承滚珠、标准球。测量不确定度可达纳米级。

• 三坐标测量机（CMM）：

  • 原理： 通过触发式或扫描式测头在球表面采集离散点或连续扫描路径的坐标，软件通过最小二乘法或最小区域法拟合球体方程，计算球形度误差。

  • 应用： 适用性最广，可从微小零件到大型工件（如汽车球铰）。扫描式CMM效率高、数据密度大。测量不确定度受机器精度、测头、温度补偿等多因素影响，通常从微米级到亚微米级。

3.2 非接触式测量仪器

• 光学三维扫描仪（结构光/激光扫描）：

  • 原理： 将结构光条纹或激光线投射到物体表面，由相机捕获变形条纹或光点，通过三角测量原理或相位解算，重建物体表面三维点云数据，进而拟合计算球形度。

  • 应用： 适用于柔软、易变形、易划伤或需快速测量的物体，如橡胶球、食品、生物样本、文物。测量速度极快，但精度通常低于顶尖接触式设备，在数微米至数十微米级。

• 激光干涉仪（如相移干涉术）：

  • 原理： 利用激光的干涉现象，比较被测球面与参考球面的波前相位差，生成高精度的表面形貌图。可直接获得纳米级分辨率的表面起伏数据。

  • 应用： 主要用于超高精度光学元件（透镜、球面镜）、标准球的检测。是当前精度最高的球形面形检测方法之一。

• 显微成像与图像分析系统：

  • 原理： 结合光学显微镜、电子显微镜（SEM）或共聚焦显微镜获取颗粒二维投影图像，通过图像处理提取轮廓，计算基于投影的球形度参数（如周长面积比、外接圆与内切圆半径比等）。

  • 应用： 主要用于微纳米颗粒、粉末、细胞的形貌统计分析，给出群体球形度分布。是颗粒学和生物医学研究的主要工具。

• 动态图像分析仪：

  • 原理： 颗粒在自由下落或流体输送过程中通过高速相机视场，系统连续捕获多个随机取向的投影图像并分析，得到更接近三维形态的统计球形度。

  • 应用： 适用于在线或离线的大批量颗粒（如制药颗粒、工业粉末）的球形度、粒径分布快速统计。

总结而言，球形度检测是一个多尺度、多精度要求的技术领域。在实际应用中，需根据被测对象的材料特性、尺寸范围、精度要求、检测效率及成本等因素，综合选择最适宜的检测项目、评价标准和测量仪器，并严格遵循相关的国家标准（GB/T）、国际标准（ISO）或行业特定标准进行操作与评定。
