静电屏蔽测试详细技术内容

1. 检测项目分类及技术要点

静电屏蔽测试的核心目标是评估屏蔽体对静电场或静电感应的削弱能力，主要分为屏蔽效能测试和屏蔽完整性测试两大类。

1.1 屏蔽效能测试
该测试定量评估屏蔽材料或结构对静电场的衰减能力。

• 技术要点：

  • 测试方法： 通常采用平行板电容器法或法拉第筒法。将被测样品置于两个平行板电极之间（或在法拉第筒内），一个电极施加稳定直流或低频交流电压，形成静电场，测量另一电极在屏蔽样品接入前后的电位变化。

  • 关键参数： 屏蔽效能（SE），单位通常为分贝（dB）。计算公式为：SE = 20 log₁₀ (E₀ / E₁)，其中 E₀ 为无屏蔽时的电场强度或感应电压，E₁ 为有屏蔽时的电场强度或感应电压。高性能屏蔽材料的SE值通常在40 dB以上（衰减99%以上）。

  • 测试条件控制： 必须严格控制测试环境的温度、湿度（通常为23±2°C， 50±5% RH），以及电极距离、施加电压（典型值为1kV至10kV DC）、样品尺寸和接地电阻等。湿度对表面电阻率影响显著，进而影响屏蔽效果。

  • 难点： 确保测试系统的背景噪声足够低，以及被测样品与电极之间的接触电阻稳定、可重复。

1.2 屏蔽完整性测试
该测试定性或半定量评估屏蔽体（如屏蔽袋、机箱、房间）的连续性，查找缺陷点如裂缝、接缝、开口或接地不良。

• 技术要点：

  • 测试方法：

    • 衰减法（探针法）： 在屏蔽体外施加一个静电场源（如充电板、高压探头），在屏蔽体内使用高输入阻抗的场强计或电位计探测残留场强，通过场强突变定位泄漏点。

    • 电荷泄放法（接触式）： 对屏蔽体表面充电至一定电位（如±1000V），使用静电伏特计监测电位衰减速率。衰减过快表明屏蔽体绝缘层破损或接地不良；衰减过慢则可能意味着接地不良导致电荷无法导走。

  • 关键参数： 泄漏场强（V/m）、电位衰减时间常数。对于ESD防护包装，常用“衰减500V电压至50V所需的时间”作为评判标准（如MIL-PRF-81705E规定小于2秒）。

  • 测试条件控制： 重点考察屏蔽体接地点、开口、接缝、屏蔽透光窗、通风孔等薄弱环节。测试应覆盖所有可能的泄漏路径。

2. 各行业检测范围的具体要求

不同行业因产品敏感性、应用场景和标准体系不同，对静电屏蔽的要求存在显著差异。

2.1 电子产品制造与军工（ESD防护）

• 应用范围： ESD敏感器件（如IC、PCB）的生产、存储、运输过程中使用的屏蔽包装、周转容器、工作台、防静电服等。

• 具体要求：

  • 屏蔽包装袋： 遵循ANSI/ESD S541、MIL-PRF-81705E等标准。要求具有低充电性、静电耗散性及法拉第笼屏蔽特性。测试时需验证：a) 内表面对放电的衰减（屏蔽效能）；b) 袋内物体在外部放电时的电压感应（通常要求外部施加±1000V放电时，内部感应电压低于±30V）。

  • 工作区与人体防护： 防静电腕带、地垫、服装需符合ANSI/ESD S20.20或IEC 61340-5-1。防静电服不仅要求点对点电阻达标，其织物结构也应具备一定的静电屏蔽能力，防止人体电场对敏感元件的直接感应。

  • 军工电子： 除通用ESD要求外，更强调在极端环境（低湿、机械振动后）下的屏蔽可靠性。

2.2 航空航天与汽车电子

• 应用范围： 机载/车载电子设备的屏蔽机箱、线缆屏蔽层、连接器。

• 具体要求：

  • 设备机箱： 重点测试接缝、面板开口、连接器接口处的屏蔽完整性。常采用射频（RF）屏蔽效能测试来间接评估静电屏蔽能力，因为静电屏蔽是电磁屏蔽的直流/低频特例。标准如SAE ARP 1705、DO-160G Section 25。

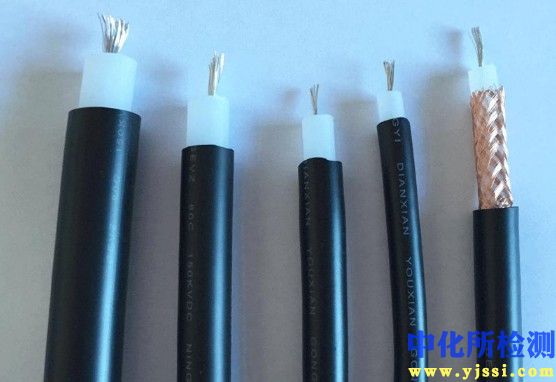

  • 线缆与连接器： 要求屏蔽层覆盖率（如编织密度>85%）、转移阻抗低，并确保360°端接接地，防止静电感应电流耦合进内部电路。

2.3 医疗与石化高危环境

• 应用范围： 手术室、ICU设备，易燃易爆气体环境中的仪器仪表。

• 具体要求：

  • 医疗： 重点在于防止设备自身因摩擦等产生静电，并屏蔽外部人体静电对精密监测设备（如心电图机、监护仪）的干扰。需符合IEC 60601-1系列标准中对电击和能量危险的防护要求。

  • 石化： 核心是防爆安全。设备外壳除机械强度要求外，必须保证静电屏蔽的连续性，防止内部电火花能量外泄，同时防止外部静电能量侵入。遵循IEC 60079-0和IEC 60079-1等防爆标准。测试包括表面电阻测试（确保电荷能安全泄放，避免积聚）和屏蔽完整性验证。

2.4 数据中心与通信基础设施

• 应用范围： 服务器机柜、综合布线系统中的屏蔽线缆和配线架。

• 具体要求：

  • 虽然主要关注高频电磁兼容（EMC），但其良好的屏蔽系统同样提供了高效的静电防护。标准如TIA-942（数据中心）、ISO/IEC 11801（布线）。要求端到端的屏蔽连续性，所有部件（线缆、连接器、机架）的屏蔽效能需匹配，并通过屏蔽接地完整性测试（如使用低电阻测试仪确保接地电阻<1Ω）来保障静电泄放路径。

3. 检测仪器的原理和应用

3.1 静电衰减测试仪 / 法拉第筒测试系统

• 原理： 基于法拉第笼原理。将被测样品（如薄膜）置于由内外两个同心金属筒组成的法拉第筒中。内筒与高压电源和静电计相连。先对样品充电，然后通过静电计监测内筒上感应电荷的电压衰减过程。通过分析衰减曲线，可计算材料的屏蔽效能、表面电阻和衰减时间。

• 应用： 定量测试ESD屏蔽包装材料、防静电织物的屏蔽与电荷耗散综合性能。符合ANSI/ESD STM11.31标准。

3.2 高阻抗静电电压表/场强计

• 原理： 采用振动电容或场效应管（FET）输入级，具有极高的输入阻抗（>10¹⁴ Ω），在测量时几乎不吸取被测电荷。用于非接触式测量物体表面电位或空间电场强度。

• 应用：

  • 屏蔽效能测量： 测量屏蔽体内部外部施加电场时的内部残留场强。

  • 泄漏点定位： 配合外部场源，扫描屏蔽体表面，寻找场强异常升高的泄漏点。

  • 表面电位监测： 验证屏蔽体是否被意外充电。

3.3 直流低电阻测试仪

• 原理： 采用四线制开尔文电桥法或恒流源压降法，以消除引线电阻影响，精准测量低值电阻（10^-3 至 10^6 Ω）。

• 应用：

  • 屏蔽接地电阻测试： 测量屏蔽体与大地汇流排之间的连接电阻，确保良好接地（通常要求<1Ω）。

  • 屏蔽体连续性测试： 测量屏蔽体不同点之间的电阻，验证其电气连续性，无高阻断点。

3.4 静电放电（ESD）模拟器与瞬态场探头

• 原理： ESD模拟器产生标准化的静电放电波形（如人体模型HBM，接触放电/空气放电）。搭配小型化的高带宽电场或磁场探头（D-dot或B-dot探头），可捕捉放电瞬间产生的瞬态电磁场。

• 应用： 评估屏蔽体在承受真实ESD事件时的性能。将放电施加于屏蔽体外，用探头在内部探测场强，可直观评估屏蔽体对快速瞬态的抑制能力，这对数字电路防护至关重要。

仪器选用与校准要点：
所有测试仪器必须定期溯源至国家或国际标准。高阻抗仪表需注意防尘、防潮，使用屏蔽测试线。测试环境的地线系统应独立、低阻、干净，避免引入工频干扰。测试结果应明确记录环境温湿度和仪器配置参数。
