通气阻力测试技术详述

通气阻力测试是评估材料或组件对气体流动阻碍能力的核心方法，广泛应用于个体防护、医疗器械、过滤材料及工业组件等领域。其核心测量参数为阻力压降（ΔP），即在规定气体流量下，材料两侧形成的稳定压力差值，单位为帕斯卡（Pa）。

1. 检测项目分类及技术要点

根据测试对象的应用场景和气流状态，主要分为以下两类：

• 1.1 恒定流量下的阻力测试

  • 技术要点：在测试系统中维持恒定的体积流量（如85 L/min、95 L/min），待气流稳定后，直接测量并记录测试样品的两侧压差。此为最常用方法。

  • 关键参数：

    • 测试流量：需根据具体标准（如NIOSH、GB、EN、ISO）精确设定。例如，口罩过滤材料测试常用30 L/min或85 L/min；呼吸器密合型面罩常用85 L/min、160 L/min等多档位。

    • 测试面积：明确规定气流通过的有效面积（如圆形夹具直径可为25mm、100mm），确保结果可比性。

    • 气流稳定性：系统需具备高精度的流量控制器（如质量流量控制器），确保流量波动小于±5%。

    • 压力测量精度：微压差传感器量程与精度需匹配，通常要求分辨力≤1 Pa。

• 1.2 恒定压差下的流量测试

  • 技术要点：在测试样品两侧维持一个恒定的压差（如100 Pa、200 Pa），测量此时通过样品的气体流量。常用于评估材料的透气性能。

  • 关键参数：

    • 设定压差：根据材料特性（如纺织品、过滤毡）选择标准压差。

    • 流量测量：需使用高精度流量计（如层流流量计、涡街流量计）测量 resultant flow。

通用技术要点：

• 试样预处理：测试前，样品需在标准温湿度环境（如23±2°C，50±10% RH）中平衡至少24小时，以消除温湿度影响。

• 夹具与密封：测试夹具须确保试样边缘无泄漏，且不因过度夹紧导致测试区域结构变形。

• 数据采集：取稳定状态下的至少三个读数平均值，并报告标准偏差。

2. 各行业检测范围的具体要求

不同行业的产品标准对通气阻力测试提出了明确且差异化的技术规定。

• 2.1 呼吸防护用品

  • 过滤式防颗粒物呼吸器（口罩）：

    • 检测范围：覆盖整个面罩（含过滤元件）的吸气阻力和呼气阻力。

    • 具体要求：依据GB 2626-2019、EN 149:2001+A1:2009等。例如，GB 2626规定，在85 L/min恒定流量下，随弃式面罩的吸气阻力不得超过175 Pa，呼气阻力不得超过145 Pa（特定防护级别）。测试需模拟实际佩戴状态，包括头模、呼吸管道模拟等。

  • 医用防护口罩：

    • 检测范围：气体通过口罩两侧的压差。

    • 具体要求：依据GB 19083-2010，在规定面积和32 L/min流量下，阻力不得超过49 Pa；YY 0469-2011（医用外科口罩）要求在8 cm²面积、32 L/min流量下，压差不得超过49 Pa。

• 2.2 医疗器械

  • 麻醉呼吸回路、氧气面罩、呼吸管路：

    • 检测范围：在特定流量下（模拟呼吸峰值流量，如30-60 L/min），整个管路或连接件的压力降。

    • 具体要求：遵循ISO 5367、ISO 17510等标准。要求阻力值在允许范围内，以确保患者呼吸做功不致过高，避免二氧化碳潴留风险。

• 2.3 过滤材料与纺织品

  • 检测范围：材料本身的透气性/阻力。

  • 具体要求：

    • 纺织品：常用ASTM D737、ISO 9237等标准，在100 Pa或200 Pa固定压差下测量透气率（mm/s或L/m²/s）。

    • 高效空气过滤器（HEPA/ULPA）：依据GB/T 6165、EN 1822、IEST-RP-CC021等，测试初始阻力及全寿命周期阻力增长。测试流量基于其额定风量。

    • 汽车内饰滤清器（空气滤、空调滤）：依据ISO 5011、SAE J726等，测试流量-阻力曲线，评估其在整个使用流量范围内的阻力特性。

3. 检测仪器的原理和应用

通气阻力测试的核心仪器为气流阻力测试台，其基本原理遵循流体力学中的达西定律（层流区）及相关湍流经验公式。

• 3.1 系统构成与工作原理

  1. 气源与流量控制单元：由真空泵或鼓风机提供气源，通过质量流量控制器（MFC） 或临界流量文丘里管实现流量的高精度闭环控制与测量。MFC基于热扩散原理，直接控制质量流量，精度高。

  2. 测试夹具：根据样品形状和标准设计，确保气流垂直、均匀通过样品的有效测试区域。夹具内设有均流装置（如蜂窝板或多孔板）。

  3. 压差传感器：核心测量元件，通常采用压阻式或电容式微压差传感器。其将两侧压力差转换为电信号。量程选择至关重要（如0-500 Pa，0-2000 Pa）。

  4. 数据采集与处理系统：采集流量、压差、温湿度信号，实时计算并显示结果，通常具备数据存储、报表生成功能。

  工作流程：启动气源 → 设定并稳定测试流量 → 压差传感器测量夹具上下游压力 → 数据系统计算并显示实时阻力值 → 记录稳定后的数据。

• 3.2 仪器关键性能与技术应用

  • 流量范围与精度：宽量程覆盖（如5-200 L/min），精度通常要求≤±2%读数。

  • 压差测量精度：分辨力达0.1 Pa，精度≤±1% FS或±0.5%读数。

  • 自动化与多参数测试：高端设备可编程进行多流量点自动测试，绘制阻力-流量曲线，并集成温湿度补偿功能。

  • 校准：必须定期使用标准流量计（如皂膜流量计、音速喷嘴） 和标准微压计（如倾斜式微压计、压力校准器） 对流量和压差测量单元进行溯源校准，确保数据可靠。

• 3.3 特殊应用仪器

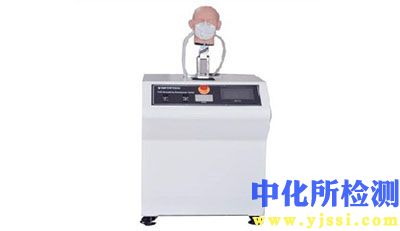

  • 动态呼吸模拟器：用于呼吸防护领域，可模拟真实人体的呼吸波形（正弦波、模拟劳动强度波形），测量周期性呼吸下的平均阻力和峰值阻力，结果更贴近实际使用情况。
