循环寿命测试详细技术内容

1. 检测项目分类及技术要点

循环寿命测试旨在评估材料或产品在反复载荷或工况下的性能衰减，主要分为以下类别：

1.1 电化学储能器件（如锂离子电池、超级电容器）

• 技术要点：

  • 测试标准：依据IEC 61960, GB/T 31484等，在恒温（如25°C±2°C）下进行。

  • 循环模式：采用标准充放电制度（如1C恒流充电至截止电压，后恒压至截止电流；1C恒流放电至截止电压）。循环进行直至容量衰减至额定容量的80%（行业通常定义的寿命终点）。

  • 关键参数：容量保持率、能量效率、内阻增长率、库仑效率。每一定循环次数（如每50次）需进行表征循环以获取完整性能数据。

  • 失效机理监测：通过间歇式检查，如电化学阻抗谱、微分容量曲线分析，追踪电极结构退化、活性物质损失、电解质分解及SEI膜增厚等过程。

1.2 结构材料与机械部件（如金属、复合材料、轴承）

• 技术要点：

  • 测试标准：依据ASTM E606, ISO 12107等标准进行疲劳测试。

  • 载荷谱：施加交变应力或应变，应力比（R值，最小应力/最大应力）是关键参数。常用高频拉压、弯曲或扭转载荷。

  • 失效判据：出现宏观裂纹或完全断裂。需记录S-N曲线（应力-寿命曲线）或应变-寿命曲线，分析疲劳极限。

  • 环境因素：常在高温、腐蚀介质等环境箱中进行，以评估耦合效应。

1.3 电子产品与元器件（如继电器、开关、PCB）

• 技术要点：

  • 操作循环：模拟开关、插拔等重复动作。例如，继电器需在额定负载下进行通断循环。

  • 性能监测：接触电阻、绝缘电阻、动作时间、电弧特性等参数需定期测量。

  • 失效模式：关注触点磨损、材料迁移、塑性变形以及绝缘老化。

2. 各行业检测范围的具体要求

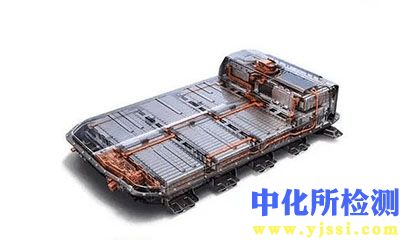

2.1 新能源汽车动力电池

• 要求：必须满足国标《GB/T 31484-2015 电动汽车用动力蓄电池循环寿命要求及试验方法》。

• 具体参数：标准循环寿命测试通常在25°C下，以1C充放电率进行，要求循环次数达到1000次以上时容量衰减不超过20%。此外，需进行工况循环（如DST、FUDS等模拟实际驾驶）和不同温度下的循环测试（如0°C，45°C）。

2.2 消费类电子产品电池

• 要求：遵循IEC 61960标准或制造商内部更严苛标准。

• 具体参数：通常在23°C±5°C下，以0.2C或1C进行充放电循环，寿命终点亦为额定容量80%。对快充电池，需采用特定快充协议进行循环测试。

2.3 航空航天结构件

• 要求：遵循MIL-HDBK-5J, ASTM等系列标准，极为严苛。

• 具体参数：进行高周疲劳（>10^7次循环）或低周疲劳（<10^4次循环）测试。需使用能模拟实际飞行中复杂多变载荷序列的谱载测试，并常在极端温度（-55°C至+85°C以上）和真空环境中进行。

2.4 医疗器械（如人工关节、心脏瓣膜）

• 要求：遵循ISO 7207（人工关节）, ISO 5840（心脏瓣膜）等标准。

• 具体参数：测试在模拟体液环境中进行。例如，人工髋关节需承受数百万次（如500万次以上）的周期性载荷，模拟数年行走磨损；心脏瓣膜需在脉动流系统中进行数亿次（如4亿次，模拟10年心跳）开合循环。

3. 检测仪器的原理和应用

3.1 电池测试系统

• 原理：采用高精度可编程直流电源和电子负载，配合多通道数据采集系统，精确控制充放电电流、电压、截止条件，并实时监测电量、温度、内阻等。

• 应用：用于各类二次电池的恒流充放电、脉冲测试、工况模拟及循环寿命测试。系统集成温箱以实现温度控制。

3.2 电液伺服疲劳试验机

• 原理：基于闭环伺服控制原理，通过液压或电动执行机构，对试样施加精确控制的动态力或位移。传感器实时反馈载荷和变形。

• 应用：用于材料、零部件（如金属试样、汽车悬挂、建筑接头）的拉-压、弯曲、扭转等疲劳试验。可进行恒幅、变幅及随机谱载测试。

3.3 旋转弯曲疲劳试验机

• 原理：试样在旋转过程中承受恒定弯矩，其表面每旋转一周经历一次拉压应力循环。结构相对简单，运行频率高（可达上百Hz）。

• 应用：主要用于获取金属材料的高周疲劳S-N曲线，适用于轴类零件材料的快速筛选测试。

3.4 关节模拟器与耐久性测试台

• 原理：通过多轴伺服电机或液压驱动，在生理溶液环境中，对植入物施加模拟人体运动的复杂多自由度载荷和运动。

• 应用：专门用于人工髋、膝、肩关节及脊柱植入物的磨损与疲劳寿命评估。

3.5 元器件可靠性测试系统

• 原理：集成机械执行机构（用于开关、插拔动作）、电气参数测量模块（如低电阻测试仪、绝缘电阻测试仪）和环境箱。

• 应用：用于继电器、连接器、开关等电子元器件的机械操作寿命和电寿命测试。

所有循环寿命测试的核心在于：精确模拟或加速实际使用条件，定义明确且一致的失效判据，并通过可靠的仪器系统实现可重复、可比较的数据采集与分析。测试方案必须依据相关国际、国家或行业标准进行设计与验证。
