串联谐振试验技术内容

一、 检测项目分类及技术要点

串联谐振试验是基于电感（L）、电容（C）回路在特定频率（谐振频率）下发生电压谐振的原理，对被试品施加高电压的耐压试验方法。其主要特点是利用谐振在试品（容性）上产生高电压，而试验电源只需提供系统有功损耗的功率，从而使电源设备容量和体积大幅减小。

1. 主要检测项目：

• 交流耐压试验： 考核电气设备主绝缘在额定工作电压及以上运行时的绝缘强度，是鉴定设备绝缘水平最有效、最直接的试验项目。尤其适用于大容量电容性试品（如GIS、电力电缆、发电机、大型变压器等）。

• 局部放电检测（配合使用）： 在施加交流高压的同时，使用局部放电检测仪监测试品内部是否存在局部放电现象，评估绝缘缺陷。

2. 关键技术要点：

• 谐振频率计算与匹配： 谐振频率 $f_0 = 1 / (2\pi\sqrt{LC})$。需根据试品电容量 $C_x$ 和可调电抗器电感量范围 $L$ 进行计算，确保能在工频（50/60Hz）或规定的频率范围内（常见10-300Hz）达到谐振。对于电容量较大的试品（如电缆），通常采用变频方式实现谐振。

• 品质因数（Q值）： $Q = X_L / R = X_C / R$，其中R为系统等效电阻。Q值直接决定试验系统的容量放大效应和电压稳定性。高Q值（通常可达40-200）意味着电源容量只需为试品容量的1/Q，但同时对系统抗干扰和过压保护要求更高。

• 试验电压与升压控制： 必须严格按照国家标准（如GB/T 16927.1、GB 50150）或行业标准规定的试验电压值和持续时间执行。升压过程应平稳，通常从低于谐振点电压开始，缓慢调节频率或电感寻找谐振点，达到谐振后微调使输出电压达到目标值，并开始计时。

• 安全保护与监测： 系统必须配备过电压、过电流保护、闪络保护及试品击穿保护。实时监测高压侧电压（通常通过电容分压器）、电流、频率等关键参数。

• 试验等效性： 对于采用变频电源的串联谐振装置，当试验频率在10-300Hz范围内时，其绝缘考核效应与工频耐压试验被认为是等效的。

二、 各行业检测范围的具体要求

1. 电力行业（输变电设备）：

• 气体绝缘金属封闭开关设备（GIS）： 试验频率通常为10-300Hz。试验电压按出厂值的80%或标准规定。需分段进行，关注盆式绝缘子等关键部件。

• 电力电缆（交联聚乙烯XLPE等）： 试验频率一般为20-300Hz。出厂试验电压为2.5U0（U0为相电压），时间5分钟；现场交接试验电压为1.7U0（或1.6U0），时间5分钟（依据最新标准如GB 50150）。主要考核电缆本体及附件安装后的绝缘性能。

• 发电机： 试验频率应尽量接近工频（45-65Hz）。试验电压一般为（1.5-2.0）倍额定电压，具体根据容量和绝缘等级确定。需注意转子绕组的动态和静态试验区别。

• 变压器： 主要用于现场感应耐压试验，考核变压器主、纵绝缘。试验频率需高于额定频率（通常100-300Hz）以避免铁芯饱和，试验电压按匝间感应电压计算确定。

• 高压开关、互感器： 进行工频或变频交流耐压，考核对地及断口间绝缘。

2. 轨道交通行业：

• 高铁/地铁牵引供电电缆（27.5kV/35kV）： 要求进行变频串联谐振交流耐压试验。试验电压标准严格，如35kV电缆常用2U0（约52kV）电压，时间60分钟。

• 机车车辆电气设备： 对牵引变压器、牵引电机、高压电器等进行耐压试验，频率范围与电力行业类似，但需遵循铁道行业标准（如TB/T）。

3. 石油化工与冶金行业：

• 大型电机（如压缩机、泵用高压电机）： 试验要求与电力行业发电机类似，但需考虑现场环境（防爆、高湿度等）。

• 企业内部高压配电线路与电缆： 交接及预防性试验要求参照电力行业标准，但可能因生产连续性要求，试验计划更需周密。

4. 新能源行业：

• 海上/陆上风电电缆： 对于33kV、66kV甚至更高电压等级的海底或陆地输出电缆，串联谐振是主要的现场耐压试验手段，试验参数依据IEC或国家标准。

• 光伏发电系统升压变压器及汇集线路： 进行常规的交流耐压试验。

三、 检测仪器的原理和应用

1. 系统构成与原理：

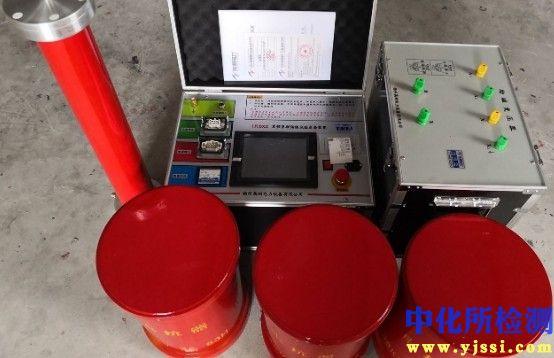

一套完整的串联谐振试验系统主要由以下部分组成：

• 变频电源： 核心控制单元。将工频电源转换为频率可调、电压可调的正弦波输出。通过改变输出频率来调节系统谐振状态。通常采用SPWM技术，具备完善的保护和控制功能。

• 励磁变压器： 将变频电源的输出电压升压，为谐振回路提供初始励磁电压。其绝缘水平需满足高压输出要求。

• 可调电抗器（或多个固定电抗器串并联）： 系统的电感L。通过调节铁芯气隙或绕组抽头改变电感量，以匹配不同电容量的试品，实现谐振。多节设计可提高灵活性。

• 高压分压器（电容分压器）： 用于精确测量施加在试品上的高压值，并将信号反馈给控制系统，实现闭环稳压。其精度和稳定性直接影响试验结果的可靠性。

• 补偿电容器（可选）： 当试品电容量过小导致谐振频率过高时，可并联补偿电容以降低谐振频率至允许范围。

2. 工作模式：

• 调感式： 固定电源频率（通常为工频），通过连续调节电抗器电感量使回路达到谐振。适用于试验频率要求为严格工频的场合，但电抗器体积重量较大。

• 调频式： 固定电抗器电感量，通过调节电源输出频率使回路达到谐振。这是目前最主流的方式，电抗器设计相对简单，重量轻，适用范围广。

• 调容式： 固定频率和电感，通过调节并联电容实现谐振，应用较少。

3. 仪器应用要点：

• 选型计算： 根据最大试验电压 $U_{max}$、最大试品电容量 $C_{xmax}$ 及最低试验频率 $f_{min}$ 要求，计算所需系统容量 $P$、额定电流 $I$ 和电感量范围。

  • 系统容量：$P \geq U_{max}^2 * ω * C_{xmax} / Q$ （估算时常用 $P = U_{max} * I$）

  • 谐振电流：$I = U_{max} * ω * C_{xmax}$

  • 电感量范围：需满足在 $C_{xmin}$ 和 $C_{xmax}$ 下都能调至目标频率。

• 现场布置： 确保高压引线与周围接地体有足够的安全距离。电抗器、分压器、试品应尽量呈直线布置，减少杂散电容影响。接地必须可靠。

• 试验流程： 连接系统→测量试品电容量（或估算）→设置试验参数（电压、时间、保护限值）→空升调试（检查系统功能）→正式试验（自动扫频找谐振、升压、稳压、计时、降压）→记录数据。

• 结果判断： 试验过程中，若在规定时间内无击穿、闪络，且监测到的电流、局放量等参数无异常突变，即判定为耐压试验通过。任何异常击穿或保护动作，均需查明原因并处理后方可重新试验。
