静刚度测试技术内容

1. 检测项目分类及技术要点

静刚度是表征材料或结构在静态载荷作用下抵抗弹性变形的能力，其定义为施加的力（或力矩）与所产生的位移（或转角）之比，即 K = F / δ，单位为N/mm或N·m/rad。测试核心在于在准静态条件下，精确测量载荷-位移关系曲线的线性段斜率。

主要分类及技术要点：

• 压缩刚度： 试件沿主轴承受压缩载荷。要点：确保载荷对中，避免偏载引起的弯曲；测量位移需排除试验机自身柔度影响；对于泡沫、橡胶等超弹性材料，需定义特定的压缩应变范围（如10%-30%）进行计算。

• 拉伸刚度： 试件承受拉伸载荷。要点：重点保证试件夹持牢固，避免打滑或应力集中；对于纺织物、薄膜等材料，需考虑夹持宽度与试样宽度的关系，以获取单位宽度刚度。

• 弯曲刚度：

  • 三点弯曲： 操作简便，但剪应力影响显著。要点：跨距与厚度比需根据标准（通常L/h≥16）确定，以减小剪切变形影响；挠度测量应在跨中底部。

  • 四点弯曲： 在纯弯段内产生恒定弯矩，消除了剪应力影响，更能反映材料本质弯曲性能。要点：确保两个加载力点等距、同步；纯弯段长度应足够。

• 剪切刚度： 测量材料抵抗剪切变形的能力。要点：常用穿孔式或双搭接剪切夹具，确保载荷纯剪切性；需精确测量剪切面面积和微小的剪切位移。

• 扭转刚度： 测量轴、杆类构件抵抗扭转变形的能力。要点：需精确测量施加的扭矩和产生的扭转角；固定端与加载端需同轴，避免附加弯矩。

通用技术要点：

• 载荷施加： 速率需足够慢（通常<10 mm/min），以保证准静态且忽略惯性效应。

• 数据采集： 在加载过程中同步、连续高精度采集载荷与位移信号，采样频率需足够。

• 线性段选取： 通常取载荷-位移曲线初始直线部分，可通过相关系数法（如R²>0.99）或规定偏移法（如从原点偏移0.2%最大载荷处）确定。

• 环境控制： 许多材料（特别是高分子材料）的刚度对环境温度敏感，测试常在标准温湿度（如23±2°C， 50±10%RH）下进行，并需充分温湿度平衡。

2. 各行业检测范围的具体要求

• 汽车工业：

  • 悬架组件（衬套、弹簧）： 关注轴向、径向及偏摆刚度。测试需模拟实际装车状态（预紧力、约束条件），进行多向刚度测试。例如，发动机悬置衬套需在特定预载下测试三个方向的静刚度。

  • 车身与白车身： 进行关键接点（如悬架安装点）的静刚度测试，评估车身整体扭转与弯曲刚度。通常以N·m/deg为单位，施加数百至数千N·m的扭矩，测量相对转角。

  • 座椅： 测试坐垫、骨架的压缩刚度与弯曲刚度，与舒适性直接相关。

• 轨道交通：

  • 轨道扣件系统与弹性垫板： 严格测试在特定预压力（如20-70kN）下的垂向、横向静刚度，是保障轨道几何形位和减震性能的关键参数。需遵循EN 13146、TB/T 3396等标准。

  • 车辆悬挂空气弹簧： 测试在不同内压（如0.3-0.6MPa）下的垂向刚度特性曲线，要求高载荷（可达数十吨）、大位移。

• 土木与建筑工程：

  • 结构构件（梁、柱、节点）： 进行大型构件的弯曲、剪切刚度测试，用于验证有限元模型和设计理论。位移测量常采用大量程位移计或激光跟踪仪。

  • 减隔震支座（橡胶支座、摩擦摆支座）： 测试在竖向压应力下的水平剪切刚度，位移可达数百毫米，需慢速循环加载以获取等效静刚度。

• 航空航天：

  • 复合材料结构： 对层合板、加筋板等测试面内拉伸/压缩刚度及弯曲刚度，用于材料许用值确定与结构设计。对测试的精度、环境（温湿度）控制要求极高。

  • 起落架： 进行全尺寸或缩比部件的压缩及扭转刚度测试。

• 生物医学工程：

  • 骨科植入物（椎间融合器、接骨板）： 测试在模拟生理载荷下的压缩、弯曲刚度，评估其力学相容性与稳定性。

  • 软组织替代物： 测试其拉伸或压缩刚度，以匹配天然组织的生物力学性能。

3. 检测仪器的原理和应用

静刚度测试主要由万能材料试验机结合专用夹具与测量系统完成。

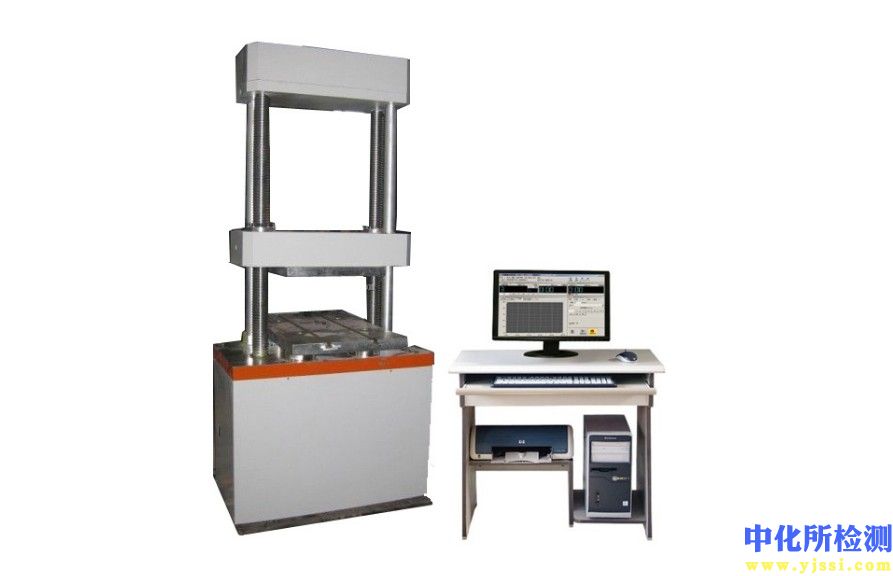

• 核心仪器：万能材料试验机

  • 原理： 采用机电伺服或液压伺服驱动系统，通过闭环控制精确地对试件施加拉伸、压缩、弯曲或剪切载荷。载荷由高精度负荷传感器测量；横梁或作动缸的位移由光电编码器测量，作为参考位移。对于高精度刚度测试，需额外使用引伸计或激光位移传感器直接测量试件标距内的变形，以避免系统柔度误差。

  • 应用： 覆盖从微小零件（如微型弹簧，载荷范围几N）到大型构件（如汽车副车架，载荷范围数百kN）的绝大多数静刚度测试。

• 关键辅助系统：

  • 专用夹具： 根据测试类型设计，如压缩平板、弯曲支座、扭转载荷头、零件专用工装等。其核心要求是高刚性，自身变形可忽略。

  • 高精度位移测量装置：

    • 接触式引伸计： 包括轴向引伸计（用于拉/压）和夹式引伸计（用于弯曲应变）。精度可达微米级，是获取材料自身变形的标准工具。

    • 非接触式视频引伸计/激光位移传感器： 适用于不规则试样、易打滑试样或大变形试样，通过图像相关或激光测距法测量全场或特定点位移。

  • 数据采集与控制系统： 以高速率同步采集载荷、位移（多个通道）信号，实时显示力-位移曲线，并通过软件算法自动计算刚度值，选取线性段。

• 特殊刚度测试设备：

  • 扭转试验机： 专用于轴类、管材的扭转刚度测试，可直接输出扭矩-转角曲线。

  • 大型结构测试系统： 由多作动缸协调加载、传感器网络组成，用于整车车身、建筑结构等超大部件的整体刚度测试，涉及复杂的载荷分解与同步控制。

静刚度测试数据的准确性与可靠性高度依赖于对标准（如ISO、ASTM、GB、行业标准）的严格遵循、仪器的定期校准与验证、以及测试过程中对边界条件、加载速率和测量方法的精确控制。
