不延燃试验技术内容

1. 检测项目分类及技术要点

不延燃试验旨在评估材料或制品在规定试验条件下移开火源后，火焰蔓延及持续燃烧的能力。核心评价指标为“续燃时间”、“阴燃时间”和“损毁长度/炭化长度”。根据火源类型、试验方法和应用场景，主要分为以下几类：

1.1 垂直燃烧试验

• 技术要点：试样垂直固定，下端在规定火焰（通常为甲烷或丙烷，火焰高度20±1mm）中点燃规定时间（如12秒）。移开火源后，记录续燃时间（t₁）和阴燃时间（t₂），测量损毁长度（炭化区顶部与底部的最大距离）。

• 关键参数：点火时间、火焰高度、点火位置、试样预处理条件（如标准温湿度环境或特定温湿/干热老化后）。

• 等级判定：通常分为V-0、V-1、V-2等级（如UL 94标准），具体依据单条或一组试样测试后的最大续燃/阴燃时间、是否有点燃脱脂棉的熔滴、以及试样是否完全燃烧等。

1.2 水平燃烧试验

• 技术要点：试样水平固定，一端在规定火焰（火焰高度通常为20±1mm或25±1mm）中点燃规定时间（如30秒）或直至燃烧到距标记线一定距离。测量火焰前锋通过规定标记线间的燃烧速率，或记录续燃/阴燃行为。

• 关键参数：火焰高度、点火时间、标记线距离、是否施加底衬（如用于电线电缆）。

• 等级判定：主要依据燃烧速率或燃烧距离，分为HB、HBF等级。

1.3 45°或60°倾斜燃烧试验

• 技术要点：试样以45°或60°角倾斜放置，上端在规定火焰下点燃。常用于评估纺织品、电线电缆或飞机内饰材料的火焰蔓延性。

• 关键参数：倾斜角度、火焰高度与施加位置、燃烧距离/时间测量。

• 等级判定：通过测量火焰蔓延速率、自熄时间或损毁长度来判断。

1.4 成束电线电缆垂直燃烧试验

• 技术要点：模拟电线电缆在垂直梯架或管道中成束敷设时的燃烧状态。使用大功率喷灯（功率范围可高达20kW以上，如70，000 BTU/hr）对规定长度的成束试样进行规定时间的强制点燃。试验后，测量电缆的炭化高度。

• 关键参数：喷灯功率、燃料气体类型（通常为丙烷/空气混合气）、点火时间（如20分钟）、试样数量与排列方式、空气流量。

• 等级判定：依据燃烧停止后测得的炭化高度是否低于规定值（如2.5米）进行分级（如IEC 60332-3系列标准中的A、B、C、D类）。

1.5 极限氧指数（LOI）试验

• 技术要点：测定在规定试验条件下，维持材料有焰燃烧所需的最低氧浓度（以体积百分比表示）。LOI值越高，材料越难燃烧。

• 关键参数：氧气/氮气混合气体的流速控制精度（±0.5%）、顶部点燃或扩散点燃模式、试样类型（自撑材料或软质材料）。

• 应用：是评估材料燃烧性能的基础性、定量化指标，常用于研发和质量控制。

2. 各行业检测范围的具体要求

2.1 电工电子行业

• 适用标准：UL 94（美国）、IEC 60695-11-10/-20（国际）、GB/T 5169.16（中国）。

• 具体要求：针对设备外壳、绝缘部件、印制电路板等非金属材料，主要采用垂直燃烧（V级）和水平燃烧（HB级）试验。要求根据产品用途和潜在风险等级选择对应阻燃等级（如V-0用于高火灾风险区域）。试样通常需在23℃/50%RH条件下预处理至少48小时，并在高温老化（如70℃或125℃下168小时）后进行测试，以评估长期热稳定性。

2.2 电线电缆行业

• 适用标准：IEC 60332系列（单根/成束）、UL 1581 VW-1/FT系列、GB/T 18380系列。

• 具体要求：

  • 单根线缆：通常采用垂直燃烧试验（如IEC 60332-1，火焰高度125mm，点火时间60s），要求上夹具下缘与炭化部分上端的距离大于50mm。

  • 成束线缆：依据电缆的类别（如动力、通信）、外径、敷设密度、非金属材料体积，选择不同等级的成束燃烧试验（A-F类，对应不同燃料总量和供火时间）。要求炭化高度不高于距喷嘴底边2.5m处。

  • 特殊场所：如轨道交通、船舶、核电站用电缆，要求更为严格，可能需通过低烟、无卤、耐火等附加测试。

2.3 纺织/服装行业

• 适用标准：ISO 15025（防护服）、16 CFR 1610（美国服装面料）、GB/T 14644（中国）。

• 具体要求：针对服装面料、窗帘、帐篷等，常采用垂直法或45°倾斜法。评定续燃时间、阴燃时间及损毁长度。如美国儿童睡衣标准16 CFR 1615/1616规定，垂直试样平均炭长不超过17.8cm（7英寸），且任一试样炭长不超过25.4cm（10英寸）。试样需经过50次洗涤和干燥循环后测试。

2.4 汽车内饰行业

• 适用标准：FMVSS 302（美国）、ISO 3795（国际）、GB 8410（中国）。

• 具体要求：采用水平燃烧试验。试样水平夹持，使用规定气体（如天然气）的本生灯，火焰高度38mm，在试样一端点燃15秒。要求水平燃烧速率不超过102 mm/min（4英寸/分钟）。试样需在特定温湿度（如23±2℃，50±5% RH）下预处理至少24小时。

2.5 航空航天行业

• 适用标准：FAR 25.853、ABD 0031（空客）、BSS 7238/7239（波音）。

• 具体要求：极为严格，涵盖垂直燃烧、45°或60°倾斜燃烧、热释放速率、烟密度等多维度测试。对于舱内材料（座椅、壁板、地毯等），垂直燃烧试验要求平均续燃时间不超过15秒，平均阴燃时间不超过10秒，滴落物平均续燃时间不超过5秒，且损毁长度需满足特定限制。

3. 检测仪器的原理和应用

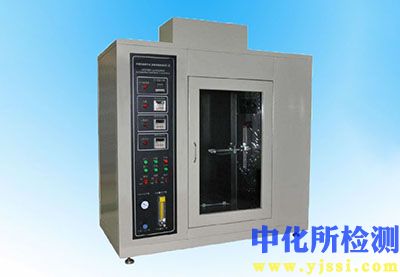

3.1 垂直/水平燃烧试验箱

• 原理：在一个通风可控的箱体内，通过精密气体流量控制系统（转子流量计或质量流量控制器）和标准本生灯/特制喷灯，产生高度稳定、可重复的标准试验火焰。试样夹具确保试样精确定位。内置计时器自动记录续燃和阴燃时间。

• 应用：用于执行UL 94、IEC 60695-11-10/-20等标准，广泛测试塑料、橡胶、纺织等材料的阻燃等级。

3.2 成束电线电缆燃烧试验装置

• 原理：由垂直梯形或管道式试验箱、大功率带状喷灯系统、精确的燃料（丙烷/空气）供应与控制系统、空气流速测量系统及试样支撑架组成。通过控制燃料流量和空气供给，模拟真实火灾中的高热通量条件。

• 应用：专用于IEC 60332-3、GB/T 18380.31-38等标准，评价电缆在成束敷设条件下的阻燃性能。

3.3 极限氧指数测定仪

• 原理：基于气体动态配比技术。仪器核心为高精度氧气和氮气质量流量控制器，按设定比例混合气体，并通过顶部或扩散式点火器点燃垂直放置的试样。通过“升降法”等统计学方法，精确测定刚好维持材料稳定燃烧所需氧气浓度（LOI值）。

• 应用：用于塑料、橡胶、纤维、泡沫等各类材料的可燃性基础研究和质量控制，提供量化的阻燃性能指标。

3.4 通用关键组件与校准

• 燃烧器：需符合标准几何尺寸（如本生灯管径、喷灯孔隙），并定期使用铜块量热计校准其热输出功率。

• 计时系统：精度需达0.1秒或更高。

• 气体供应系统：必须使用指定纯度的甲烷、丙烷或天然气，并通过校准过的流量计精确控制流量，以确保火焰高度和热值的稳定性。

• 试验环境：试验箱需配备排风系统，并在试验后能迅速排出废气；试验通常在实验室标准环境（23±2℃，50±5% RH）下进行，但预处理箱需能实现特定的温湿度或高温老化条件。
