交流耐压测试技术详解

交流耐压测试是评估电气设备、元器件及绝缘材料在规定的高电压下，其绝缘结构承受过电压能力和发现集中性缺陷的关键性高压试验。其核心原理是在被测物（DUT）的绝缘系统上施加一个高于其额定工作电压的工频交流电压，并维持规定时间，以验证绝缘强度是否满足设计要求，确保人身和设备安全。

1. 检测项目分类及技术要点

交流耐压测试主要分为两类：工频耐压测试和串联谐振耐压测试。

1.1 工频耐压测试

• 原理与应用：使用工频（50/60 Hz）试验变压器直接或通过容量耦合产生高压，对DUT进行测试。这是最基础、最常用的耐压试验形式，适用于中小容量设备，如家用电器、低压电器、中小型电机、绝缘工具等。

• 技术要点：

  • 电压值：通常为设备额定电压的2-3倍（具体依据标准），最低不低于1000V。例如，对额定电压220V的家用电器，测试电压常为1250V或1500V。

  • 持续时间：一般为1分钟。对于批量生产的低压电器，可采用1秒钟的快速试验。

  • 升压速率：应平稳升压至规定电压，防止瞬态过冲。通常从低于1/3试验电压开始，以约500V/s的速率上升。

  • 判据：在规定的试验电压和时间内，DUT的绝缘不应发生击穿或闪络。试验后绝缘电阻应无明显下降。测试回路中串联的击穿电流保护继电器（跳闸继电器）的整定值是其关键参数，通常设定在3-10mA（视产品标准而定），当泄漏电流超过此值即判定为不合格。

  • 局限性：对于电容较大的试品（如长电缆、大型发电机、GIS），所需试验变压器容量极大（P = ωCU²），设备笨重且现场供电困难。

1.2 串联谐振耐压测试

• 原理与应用：利用可调电抗器与被测设备的电容在工频下形成串联谐振，从而在试品上获得高压，而电源只需提供回路有功损耗的功率。主要用于解决大容量试品的现场耐压难题。

• 技术要点：

  • 谐振条件：调节电抗器电感L，使谐振频率等于试验频率：f = 1/(2π√LC)。

  • 优点：所需电源容量大大降低，输出电压波形好，试品击穿时谐振条件破坏，短路电流自动减小，对故障点损伤小。

  • 类型：

    • 调感式：固定频率，调节铁芯气隙改变电感L实现谐振。

    • 调频式：固定电感，通过变频电源改变输出频率f实现谐振，是目前主流方式，频率范围通常为30-300Hz。

  • 应用对象：高压交联聚乙烯（XLPE）电缆（长度可达数公里）、气体绝缘开关设备（GIS）、大型发电机和变压器、高压套管等。

2. 各行业检测范围的具体要求

不同行业和产品标准对交流耐压测试的电压、时间、频率有明确规定。

2.1 低压电器与家用电器（依据IEC 60335, GB 4706, IEC 60950, GB 4943）

• 测试电压：基于工作电压、绝缘类别（功能绝缘、基本绝缘、加强绝缘）。

• 示例：家用电器基本绝缘，工作电压220V，测试电压通常为1250V（交流有效值）；加强绝缘则可能为2500V或3750V。

• 测试点：带电部件与易触及金属外壳之间；不同极性带电部件之间。

• 时间：通常1分钟，生产线上可为1秒。

2.2 电力变压器（依据IEC 60076, GB 1094）

• 测试对象：绕组对地、绕组之间。

• 测试电压：根据设备额定电压（Um）和绝缘水平确定。例如，Um=12kV的配电变压器，短时工频耐受电压（有效值）为28kV。

• 持续时间：1分钟。

• 频率：允许提高频率以降低空载电流，但不超过100Hz，且持续时间按 t = 60 * (额定频率 / 试验频率) 折算，最少15秒。

2.3 高压电力电缆（依据IEC 60840, GB/T 11017）

• 现场交接试验：普遍采用变频串联谐振装置。

• 测试电压：对U0/U为64/110kV的XLPE电缆，现场交流耐压试验电压为1.7U0（即108.8kV，有效值）。

• 频率：20-300Hz，优先使用30-70Hz。

• 持续时间：60分钟。

2.4 旋转电机（依据IEC 60034, GB 755）

• 定子绕组：对额定电压Un≤1kV的电机，试验电压为(1000V + 2Un)，最低1500V。对Un>1kV的电机，通常为(1000V + 2.5Un)。

• 转子绕组：试验电压为（1000V + 2倍转子开路电压），最低1500V。

• 大容量发电机：现场试验多采用谐振耐压，频率在45-65Hz以外时需折算时间。

2.5 医疗设备（依据IEC 60601-1, GB 9706.1）

• 要求极其严格，根据应用部分（B型、BF型、CF型）和电源电压划分。

• 测试点：网电源部分对应用部分、网电源部分对保护接地、应用部分对保护接地。

• 电压值：从1500V至4000V不等，针对不同绝缘路径。例如，网电源部分与接地的应用部分之间，基本绝缘要求1500V，加强绝缘要求4000V。

3. 检测仪器的原理和应用

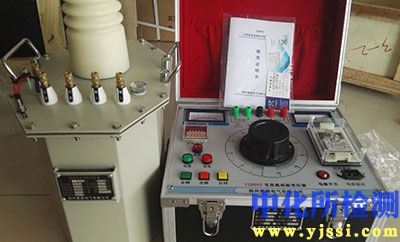

3.1 工频耐压测试仪（高压试验变压器成套设备）

• 系统构成：

  • 调压器：自耦调压器或电子调压，用于平滑调节输入电压。

  • 试验变压器：升压变压器，变比固定（如1：100），将低压变为高压。

  • 控制系统：包括电压/电流测量、定时器、过流/过压保护、击穿判断电路。

  • 保护电阻：串联在高压回路，限制试品击穿时的短路电流。

• 关键参数：额定输出电压（如0-5/50kV）、容量（如3/5kVA）、输出波形畸变率。

3.2 串联谐振耐压测试系统

• 系统构成：

  • 变频电源：将工频整流逆变为频率可调的正弦波，作为系统激励。

  • 激励变压器：将变频电源电压耦合至谐振回路。

  • 可调电抗器：作为谐振电感，调频式系统中电感固定，调感式系统中电感可机械调节。

  • 电容分压器：用于精确测量施加在试品上的高压值。

  • 控制系统：自动扫频寻找谐振点，自动升压、稳压、计时、保护及数据记录。

• 关键参数：最大输出电压（如0-200kV）、输出频率范围（如30-300Hz）、最大试验电流、系统品质因数Q值（通常大于40）。

3.3 安全与操作要点

• 接地：所有设备金属外壳、测试台、以及试品非加压部分必须可靠接地。

• 围栏与联锁：高压区域应设置安全围栏和警示标志，测试舱门应配备电气联锁。

• 放电：测试前后，必须使用专用放电棒对试品充分放电。

• 环境：避免在潮湿、污秽环境下测试，否则外绝缘闪络可能导致误判。

• 仪器校验：耐压测试仪（尤其是高压测量系统和计时器）需定期进行校准，确保测试电压和时间的准确性。

交流耐压测试是一种破坏性绝缘试验，应在绝缘电阻、吸收比等非破坏性试验合格后进行。其结果是设备绝缘性能的最终、也是最严格的验证手段，对保障电力系统和用电设备的安全运行具有不可替代的作用。
