敷设测试技术规范

敷设测试是对线缆、管道、光纤等线状或管状设施在安装敷设过程中及敷设完成后，为验证其物理性能、电气性能、安装质量及环境适应性而进行的一系列检测活动的总称。其核心目标是确保敷设物在长期使用中的可靠性、安全性及性能达标。

1. 检测项目分类及技术要点

敷设测试主要分为物理性能测试、电气性能测试、机械性能测试及环境适应性测试四大类。

1.1 物理性能测试

• 外观与结构检查： 检查外皮/护套的完整性（无划伤、压扁、开裂），几何尺寸（外径、壁厚）符合设计要求。对于光纤，需在显微镜下检查端面清洁度与划痕。

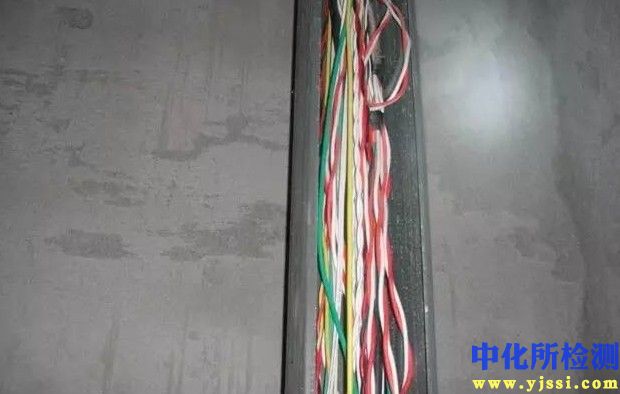

• 敷设路由与安装工艺检查： 核对敷设路径、弯曲半径（关键点测量，如最小弯曲半径需≥缆线外径的20-40倍，具体依据产品规范）、固定间距、接地与标识规范性。管道需检查坡向、支吊架间距、接头密封性。

• 光学连续性检查（仅光纤）： 使用可视故障定位仪（红光笔）进行快速通断判断和宏弯故障点粗定位。

1.2 电气性能测试

• 导通性与绝缘电阻测试： 使用低电阻测量仪（微欧表）测量导体直流电阻（20°C下校正，单位：Ω/km）。使用绝缘电阻测试仪（通常施加500V DC）测量导体间、导体与屏蔽/地之间的绝缘电阻（标准要求常＞1000 MΩ·km）。

• 耐压测试： 使用直流或交流耐压测试仪，在规定时间（通常1-5分钟）内施加高于额定工作电压的试验电压（如交流缆线施加2.5U0 + 2kV），考核绝缘介电强度，无击穿、闪络为合格。

• 传输性能测试：

  • 电缆： 使用网络分析仪或专用电缆认证测试仪（如福禄克DSX系列）测量双绞线缆的接线图、长度、传输时延、时延偏差、插入损耗、近端串扰、回波损耗等参数，对照TIA-568-C.2或ISO/IEC 11801等标准进行认证。

  • 光纤： 使用光时域反射仪（OTDR）和光源/光功率计（LSPM）组合测试。OTDR测量链路损耗、长度、事件点（接头、连接器、弯折）位置与损耗值，生成曲线轨迹；LSPM采用双端法精确测量链路总损耗。单模光纤需在1310nm和1550nm双窗口测试，多模光纤需在850nm和1300nm测试。损耗值需低于设计预算（如G.652.D光纤，1310nm损耗典型值≤0.36 dB/km）。

1.3 机械性能测试

• 张力与侧压力监控： 在敷设（尤其是牵引）过程中，使用张力计和侧压力传感器实时监控，确保牵引力不超过缆线最大允许张力（通常为缆线断裂强度的80%），侧压力不超过产品规定限值（如无铠装光缆一般≤1000 N/100mm）。

• 机械完整性测试（敷设后）： 对关键段缆线进行抽样，参考标准（如IEC 60794-1-2）进行拉伸、压扁、反复弯曲等试验，验证敷设过程未造成隐性损伤。

1.4 环境适应性测试

• 护套/外皮完整性验证： 对直埋或管道缆线进行外护套接地故障定位测试，使用直流高压发生器（如15kV）和故障定位仪（如电弧反射法、跨步电压法），检测敷设或回填过程中可能造成的外皮破损。

• 气压监测（充气缆/管道）： 对采用充气防潮的缆线或管道，监测并记录其气压值及气压下降率，判断密封性。

2. 各行业检测范围的具体要求

2.1 信息通信行业

• 范围： 综合布线系统（铜缆、光缆）、通信干线光缆、用户接入网缆线。

• 要求：

  • 铜缆链路必须进行超5类（Cat 5e）、6类（Cat 6）或更高级别的认证测试，出具详细测试报告。

  • 光缆链路必须进行双向OTDR测试，消除盲区影响，并记录所有连接点损耗（通常要求每个机械接头损耗＜0.3 dB，每个连接器损耗＜0.5 dB）。

  • 数据中心内敷设需额外关注通道内缆线密度、气流阻碍、阻燃等级（如OFNP、OFCP）验证。

2.2 电力行业

• 范围： 电力电缆（高压、中压、低压）、控制电缆、光缆复合架空地线（OPGW）、全介质自承式光缆（ADSS）。

• 要求：

  • 高压电力电缆敷设后必须进行外护套耐压试验（通常10kV DC，1分钟）及绝缘电阻测试。

  • 进行主绝缘的直流耐压试验（根据GB/T 12706或IEC 60502标准，如64kV DC用于26/35kV电缆）或交流耐压试验（如变频谐振试验，更推荐）。

  • OPGW和ADSS需特别关注安装后的弧垂、应力应变监测，以及与电力线路的安全距离。OPGW还需进行电气导通性及阻抗测试。

2.3 石油化工与海洋工程

• 范围： 仪表电缆、耐火电缆、海底电缆/管道、井下缆线。

• 要求：

  • 强调防爆区域敷设的规范性（密封、隔离），电缆需通过耐火、阻燃试验（如IEC 60331）。

  • 海底电缆/管道需进行全程路由调查、敷埋深监测，敷设后进行高压试验（如海底电缆需进行水密性试验和更高标准的耐压试验）和光纤分布式传感监测（DTS/DAS）系统性能验证。

  • 井下缆线需耐受高温高压，敷设前后需进行严格的耐温压循环试验和信号完整性测试。

2.4 轨道交通行业

• 范围： 牵引供电电缆、信号电缆、通信电缆、车地无线通信漏缆。

• 要求：

  • 所有缆线需满足低烟无卤（LSZH）、阻燃、防鼠蚁等特殊要求，并提供相关材质证明。

  • 信号电缆需进行严格的线路参数测试（工作线对电容、阻抗等），确保信号传输质量。

  • 漏缆需进行电压驻波比（VSWR）测试和传输损耗测试，确保无线场强覆盖均匀。

3. 检测仪器的原理和应用

3.1 光时域反射仪（OTDR）

• 原理： 向光纤发射高功率光脉冲，接收并分析其后向瑞利散射和非涅尔反射光信号。根据光脉冲往返时间计算距离，根据反向光强计算损耗。公式：距离 L = (c * t) / (2 * n)，其中c为光速，t为时间差，n为光纤折射率。

• 应用： 测量光纤链路长度、总损耗、平均损耗系数，精确定位并评估连接点、弯折、断裂等事件的位置和损耗值。是光纤敷设验收和故障诊断的核心工具。

3.2 电缆认证分析仪

• 原理： 基于频域反射（FDR）和向量网络分析（VNA）技术，在宽频带内（如1-1000 MHz）测量电缆的多种频域参数（如S参数），通过DSP处理转化为时域参数进行分析。

• 应用： 对双绞线电缆进行全参数自动化认证测试（通过/失败），精确诊断接线错误、阻抗异常、串扰故障等，并生成符合国际标准的认证报告。

3.3 绝缘电阻测试仪与耐压测试仪

• 原理： 绝缘电阻测试仪通常采用欧姆定律原理，施加恒定直流高压，测量产生的微小泄漏电流，计算电阻（R = U / I）。耐压测试仪（ hipot tester）施加设定的高压（交流或直流），监测是否发生击穿或泄漏电流超标。

• 应用： 验证缆线绝缘材料的质量和敷设后的绝缘完整性，是电力电缆、控制电缆敷设后必做的安全性能测试。

3.4 分布式光纤传感系统（DTS/DAS）

• 原理： 基于光频域反射（OFDR）或相干OTDR技术，将整条敷设的光纤转化为连续分布的传感器。DTS通过测量拉曼散射反演温度分布；DAS通过测量瑞利散射相位变化感知声波/振动。

• 应用： 在油气管道、海底电缆、周界安防、电力缆廊等敷设后，进行实时温度监测（热点定位）、振动监测（第三方入侵、挖损报警）和应变监测，实现智能化运维。
