压力、振动、温度试验详细技术内容

1. 检测项目分类及技术要点

试验主要分为单因素试验与综合环境试验，核心在于模拟真实环境应力，激发产品潜在缺陷。

• 1.1 压力试验

  • 分类：静态压力试验、循环压力试验、爆破压力试验。

  • 技术要点：

    • 静态压力：施加恒定压力至规定值并保持，考核结构强度与密封性。要点在于压力加载速率（通常≤ 69 kPa/s）和保压时间（通常2-15分钟）。

    • 循环压力：在高低压力值之间进行多次循环（如1000-10000次），考核疲劳强度。关键技术参数为压力范围、循环频率（通常0.1-2 Hz）、波形（通常正弦波或方波）和循环次数。

    • 爆破压力：持续加压直至试件失效，确定产品安全裕度。要点是监控压力-时间曲线，精确记录破裂瞬间压力值。

• 1.2 振动试验

  • 分类：正弦振动试验、随机振动试验、混合模式振动（正弦+随机）试验。

  • 技术要点：

    • 正弦振动：考核产品在谐振点的耐受能力。要点为频率范围（如5-2000 Hz）、扫频速率（通常1 oct/min）、位移幅值（低频段，如5-25 mm）或加速度幅值（高频段，如5-20 g）及耐久时间。

    • 随机振动：模拟真实宽带随机振动环境，考核累积疲劳效应。核心参数为功率谱密度（PSD）谱型、总均方根加速度（Grms）及试验时间。例如，航空电子设备常用PSD谱在20-2000 Hz频率范围内，Grms值可达6-10 g。

    • 夹具与安装：确保试件与振动台刚性连接，夹具一阶谐振频率需高于试验最高频率的3-4倍，防止传递特性失真。

• 1.3 温度试验

  • 分类：高温贮存、低温贮存、温度循环、温度冲击、高温工作、低温工作。

  • 技术要点：

    • 温度循环：考核热胀冷缩引起的材料劣化与连接失效。关键参数为温度范围（如-55℃至+85℃）、转换时间（通常≤1分钟）、驻留时间（通常30分钟至2小时，确保试件温度稳定）及循环次数（通常10-100次）。

    • 温度冲击：考核产品承受极端温度急剧变化的能力。要点是温变速率要求极高（通常>15℃/分钟，两箱法可达30℃/分钟以上），高低温暴露时间及转换时间（通常≤10秒）。

    • 温湿度综合：恒定湿热或温湿度循环，主要考核电化学腐蚀、绝缘性能下降等。关键参数为温度、相对湿度（如85% RH）、露点控制及持续时间。

• 1.4 综合环境试验

  • 技术要点：同步施加两种或以上环境应力（如振动-温度-湿度综合），更真实模拟使用环境，加速缺陷暴露。核心在于应力耦合施加的时序控制与相互作用监测，例如在温度循环的高温段同步施加随机振动。需精确控制各应力施加的起始、持续与结束时间。

2. 各行业检测范围的具体要求

• 2.1 航空航天

  • 压力：座舱压差循环试验（如0-75 kPa，数万次）、燃油系统压力脉动试验。

  • 振动：宽频随机振动为主，依据DO-160G、MIL-STD-810H标准。直升机设备重视低频（如1-500 Hz）大位移振动；航天器设备需模拟发射段（20-2000 Hz，高Grms）与在轨段微振动。

  • 温度：极端温度范围（如-55℃至+125℃），快速温变。高空长航时设备重视低温工作与高温贮存。

• 2.2 汽车工业

  • 压力：发动机燃油管路、制动系统部件的脉冲压力试验（如0-10 MPa，百万次级）。

  • 振动：依据ISO 16750、SAE J2380等。包括正弦扫频寻找共振点、基于实际路谱的随机振动模拟（如4-1000 Hz PSD谱）及多轴振动试验。电动车电池包需进行机械冲击与振动联合试验。

  • 温度：发动机舱部件高温（常>125℃）、寒区启动低温（-40℃）、温湿度循环（85℃/85% RH）及温度冲击（-40℃至125℃）。

• 2.3 电子与通信

  • 压力：密封元器件的气密封性检漏（氦质谱法，漏率要求可低至1×10⁻⁹ Pa·m³/s）。

  • 振动：依据IEC 60068-2-6/64，电信设备重视随机振动（如5-500 Hz，1.5 g RMS）；车载电子需满足更严苛的振动要求。

  • 温度：温度循环（0℃至70℃消费级，-40℃至85℃工业/车规级）、高温高湿稳态（如40℃/93% RH，96小时）、HAST（高压加速寿命试验，110℃/85% RH，0.18 MPa）。

• 2.4 国防与军工

  • 压力：深海设备的高静水压试验（可达数十MPa）、弹药引信的快速减压试验。

  • 振动：严格依据MIL-STD-810H、GJB 150A等。包含功能性振动（工作状态下）与耐久性振动，频谱严苛，常与冲击、温度综合。

  • 温度：极宽温度存储（-62℃至+71℃）、太阳辐射模拟、湿热霉菌三防试验。

3. 检测仪器的原理和应用

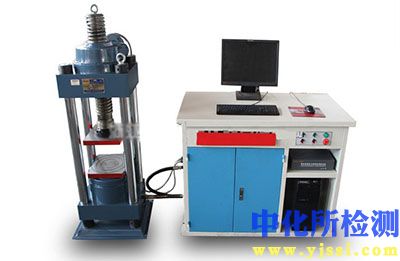

• 3.1 压力试验设备

  • 原理：采用电动或气动增压泵产生压力，通过精密压力传感器（如压阻式、应变式）闭环控制，伺服阀调节压力变化。

  • 应用：静态压力试验机用于阀门、管件；高频脉冲试验台用于汽车燃油系统；爆破试验机用于压力容器、气瓶。

• 3.2 振动试验系统

  • 原理：

    • 电动振动台：基于载流导体在磁场中受力的原理（洛伦兹力）。功放驱动动圈在恒磁场中运动，推动台面振动。频率范围宽（DC-3000 Hz以上），波形控制精确。

    • 液压振动台：通过伺服阀控制高压油驱动作动器活塞运动。推力大，位移长（可达±500 mm），但高频特性受限（通常≤500 Hz）。

  • 应用：电动台广泛用于电子、航空航天产品的随机与正弦振动；液压台用于大型结构件、汽车总成、舰船设备的低频大位移振动。

• 3.3 温度试验设备

  • 原理：

    • 高低温（湿热）试验箱：采用压缩机制冷（复叠式可达-70℃）与电阻丝/陶瓷加热器加热，通过PID控制实现精确温变。加湿系统常用锅炉蒸汽或超声雾化。

    • 温度冲击试验箱：采用两箱法（高温箱与低温箱独立，试件通过吊篮移动）或三箱法（冷区、热区、测试区），实现快速温变。

  • 应用：试验箱用于元器件、模块级温度循环与湿热试验；快速温变箱用于电路板、小型整机温度冲击；步入式房间用于大型设备或整车环境试验。

• 3.4 综合环境试验设备

  • 原理：将振动台（常为液压台）集成于温湿度试验箱内部，或通过特殊设计（如长轴驱动）将振动传递至箱内。需解决振动传递损耗、温度均匀性、密封与隔振等技术难题。

  • 应用：用于航空航天、汽车关键部件（如发动机控制器、惯性导航单元）的振动-温度-湿度三综合试验，是可靠性验证的核心手段。

• 3.5 测量与传感设备

  • 加速度计（ICP型为主）：测量振动量级，关键参数为灵敏度、量程和频率响应。

  • 热电偶/T型或K型、铂电阻PT100：测量温度，需注意响应时间和安装方式对测量精度的影响。

  • 动态信号分析仪：采集、分析振动信号，计算PSD、传递函数等。

  • 数据采集系统：同步记录多通道应力、响应数据，用于试验过程监控与失效分析。
