X射线能谱分析技术详述

X射线能谱分析是一种基于特征X射线进行元素定性与定量分析的微区成分分析技术，其核心是能量色散X射线光谱仪。该技术通常与扫描电子显微镜或透射电子显微镜联用，实现对样品微区（通常为μm³尺度）的元素组成分析。

1. 检测项目分类及技术要点

1.1 定性分析

• 技术要点：识别样品被电子束激发后产生的特征X射线峰（能谱峰）。每个元素有一组特定的特征X射线能量（如Kα、Kβ、L线系），通过识别峰位能量确定元素种类。

• 关键控制：确保探测器状态稳定，避免谱峰识别错误（如重叠峰误判）。需使用标准样品或已知样品对系统进行能量标定。

1.2 定量分析

• 技术要点：在定性基础上，通过测量特征X射线的强度（峰计数），结合标准样品或理论模型，计算出样品中各元素的质量百分比或原子百分比。

• 关键控制：

  • 基体校正：必须考虑原子序数效应（Z）、吸收效应（A）和荧光效应（F）的影响，即ZAF校正或无标样定量分析中的φ(ρz)模型校正。

  • 工作条件优化：加速电压通常设置为待分析元素激发电压的2-3倍，以保证足够激发并控制电子束穿透深度。束流需保持稳定。

  • 谱处理：准确扣除连续X射线产生的背景，对重叠峰进行拟合与剥离（如使用最小二乘法去卷积）。

  • 检出限：通常在0.1 wt% - 0.5 wt%之间，具体取决于元素、基体和仪器条件。

1.3 元素面分布与线扫描分析

• 技术要点：通过使电子束在样品表面进行二维扫描或沿设定直线扫描，同步记录特定元素特征X射线强度的空间变化，生成元素分布图（面分布）或成分变化曲线（线扫描）。

• 关键控制：需保证足够的计数时间和计数率以形成有效统计，避免图像失真。扫描步长和时间的选择需兼顾空间分辨率和分析效率。

2. 各行业检测范围的具体要求

2.1 材料科学与冶金

• 范围：金属、合金、陶瓷、复合材料的相成分鉴定、夹杂物分析、偏析研究、镀层/涂层厚度与成分分析。

• 具体要求：

  • 金属与合金：需高精度分析主量及微量合金元素（如钢中C、Si、Mn、Cr、Ni、Mo等，但轻元素C、N、O的定量分析需特殊条件或窗口探测器），鉴别金属间化合物。

  • 陶瓷与耐火材料：关注轻元素（O、B、C、N）与金属元素的结合状态，需进行低束流分析防止样品荷电。

  • 镀层/涂层：需进行截面分析，测量各层厚度及成分梯度，评估扩散层。

2.2 地质与矿物学

• 范围：岩石、矿物、包裹体的成分鉴定，元素赋存状态研究。

• 具体要求：需建立完善的矿物标准数据库。分析时需注意矿物的不均匀性、解理和荷电问题。常需进行大面积扫描以获得代表性成分，并对微量元素进行长时间采谱以提高统计精度。

2.3 半导体与微电子

• 范围：芯片结构缺陷分析、焊点成分、污染鉴定、薄膜成分与厚度、失效分析。

• 具体要求：要求极高的空间分辨率（低电压、小束斑）以避免束斑过大影响微小结构。需严格控制分析条件防止器件损伤。对Na、Al、Si、P、S、Cl、K、Ca等污染元素敏感，要求极低的检出限。

2.4 生物与医学

• 范围：生物组织、骨骼、牙齿中的元素分布（如Ca、P分布），病理切片中的沉积物分析。

• 具体要求：样品通常需经干燥、镀碳或镀金处理以导电。必须在低加速电压（通常<15 kV）和低束流下操作，以减少对有机基体的辐射损伤。定量分析难度大，常以半定量或定性比较为主。

2.5 环境与考古

• 范围：大气颗粒物（PM2.5/PM10）单颗粒成分分析，土壤污染物形态鉴定，文物、陶瓷釉料成分分析。

• 具体要求：环境样品多不导电且成分复杂，需镀膜处理。单颗粒分析要求快速自动识别与分类技术。考古样品需无损或微损分析，严格控制束流剂量。

3. 检测仪器的原理和应用

3.1 核心原理

• 激发：高能电子束（通常5-30 keV）轰击样品，使样品原子内壳层（如K、L层）电子被激发电离，产生空位。

• 退激发与特征X射线发射：处于高能态的原子不稳定，外层电子跃迁至内层空位，同时释放出具有特定能量的特征X射线。其能量遵循莫塞莱定律：√ν ∝ Z，即发射X射线频率的平方根与原子序数Z成正比。

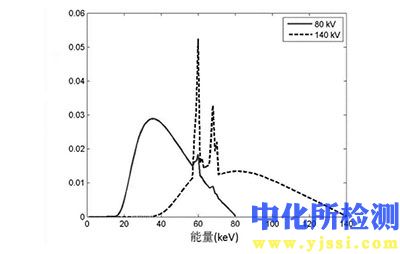

• 探测与分辨：特征X射线进入能量色散X射线光谱仪的探测器（通常为硅漂移探测器，SDD）。X射线光子使探测器中的Si原子电离，产生电子-空穴对，其数量与X射线能量成正比。经场效应管前置放大器转化为电压脉冲，脉冲高度分析器将脉冲高度（对应能量）分类计数，最终形成以能量为横轴、计数为纵轴的能谱图。

3.2 仪器关键部件与应用特点

• 探测器：

  • SDD探测器：现代主流探测器，工作在电制冷（帕尔贴效应）下，无需液氮。具有高计数率（可达数十万cps）、高能量分辨率（在Mn Kα处通常优于125 eV）和快速采谱的优点。

  • 探测器窗口：常规Be窗（~8 μm）可分析Na（原子序数11）及以上元素；超薄窗或窗less探测器可分析从B（5）或C（6）开始的轻元素。

• 脉冲处理系统：采用数字脉冲处理技术，有效处理高计数率下的脉冲堆积，提高定量精度。

• 联用系统：

  • SEM-EDS：最常用组合。利用SEM的高空间分辨率成像（可达nm级）定位微区，EDS进行点、线、面成分分析。适用于块状样品表面微区分析。

  • （S）TEM-EDS：在透射电镜平台实现纳米尺度的成分分析，空间分辨率可达1-10 nm，适用于薄膜、纳米颗粒、界面等超微区分析。

• 应用特点：

  • 优点：分析速度快（通常数十秒至数分钟即可获得全谱）；可同时分析多种元素；对样品破坏性小；可进行高空间分辨率的微区分析。

  • 局限性：无法区分元素的化学价态；对轻元素（H、He、Li）分析困难；定量精度通常低于波长色散谱仪；检测限相对较高；需在真空环境下分析。

3.3 数据分析软件功能
现代EDS系统软件除基本的定性定量分析外，还集成以下功能：自动元素识别、无标样定量（基于标准数据库与理论模型）、元素面分布合成与叠加、相分类与统计、颗粒分析、谱图数据库比对等，极大地提升了分析效率和智能化水平。
