外径变化检测技术内容

外径变化检测是现代工业制造与质量控制中的关键环节，旨在精确测量工件外部轮廓的尺寸、形状偏差及表面缺陷，确保产品符合设计公差和功能性要求。其核心在于实现非接触或接触式的高精度、高效率测量。

1. 检测项目分类及技术要点

外径检测主要分为静态尺寸测量和动态在线监测两大类，涵盖以下具体项目：

• 尺寸参数测量：

  • 外径绝对尺寸： 测量轴、管、棒、线材等工件的实际直径。技术要点在于测量系统的精度与稳定性，需考虑温度补偿、材料弹性变形（接触式测量时）等因素。

  • 不圆度（圆度误差）： 评估被测工件横截面偏离理想圆形的程度。关键技术是采用旋转工件或旋转测头的方式，采集截面大量点数据，按最小二乘圆、最小外接圆或最大内切圆等方法计算评定。

  • 锥度与圆柱度： 锥度检测沿轴线方向直径的变化率；圆柱度则是综合控制横截面圆度和轴线直线度的三维形状误差。技术要点在于进行轴线方向的多截面同步或连续扫描测量。

  • 直线度（轴类）： 检测工件轴心线的弯曲程度，通常通过测量多个截面圆心的位置偏移来评定。

• 形貌与缺陷检测：

  • 表面缺陷： 如划痕、凹坑、凸起、锈斑等。技术要点在于高分辨率的表面成像与智能图像识别算法，需区分真实缺陷与污渍、油膜等干扰。

  • 轮廓比对： 将实测轮廓与CAD理论模型进行对比，生成彩色偏差图谱。技术要点在于高精度定位与坐标对齐（配准）。

• 动态变化监测：

  • 外径实时波动： 在生产线上连续监测产品外径的瞬时变化，用于工艺控制。技术要点在于测量系统的高响应速度与抗环境振动干扰能力。

  • 偏心度（壁厚均匀性）： 对于管材、环形件，通过测量同一截面上直径的周期性变化来推算壁厚均匀性。常采用多测头同步测量技术。

2. 各行业检测范围与具体要求

不同行业因产品特性、精度要求和生产节拍差异，对外径检测有特定要求。

• 精密机械与汽车制造：

  • 检测范围： 发动机活塞、曲轴、凸轮轴、传动轴、轴承、精密齿轮毛坯等。

  • 具体要求： 精度要求极高，通常达到微米（μm）级，甚至亚微米级。需同时控制尺寸、圆度、圆柱度等多参数。环境要求严格，需在恒温车间进行。多采用高精度接触式测头或激光扫描仪在坐标测量机（CMM）或专用检测台上完成。

• 电线电缆与光纤光缆：

  • 检测范围： 铜线、铝线、绝缘层、电缆护套、光纤二次被覆层等。

  • 具体要求： 在线、连续、非接触测量是核心要求。测量范围从几十微米（光纤）到上百毫米（电缆）。要求测量精度一般为±（0.1%～0.5% F.S.），高响应速度以控制挤出过程。需具备火花点（绝缘层缺陷）检测、外径自动反馈控制（PID）功能。

• 管材制造（金属/塑料）：

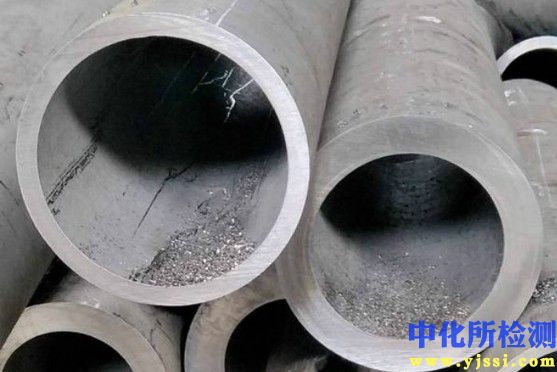

  • 检测范围： 无缝钢管、焊接钢管、PVC/PE/PP等塑料管材。

  • 具体要求： 高温、高速在线环境。检测范围广（几毫米至数米），需测量外径、不圆度、偏心度。热态金属管材需使用耐高温的激光扫描仪或CCD测头，并做温度漂移校正。塑料管材则重点关注冷却定型过程中的尺寸稳定性监测。

• 金属轧制（棒材、线材、型材）：

  • 检测范围： 热轧/冷轧圆钢、螺纹钢、盘条、H型钢等。

  • 具体要求： 环境恶劣（高温、水汽、氧化铁皮、振动）。要求设备坚固、抗震、防尘防水等级高（通常IP65以上）。对于热轧材，精度要求在±0.1mm至±0.5mm之间，重点监控尺寸超差和椭圆度。常采用多轴扫描或投影成像技术以适应复杂截面型材。

• 医疗与医用导管：

  • 检测范围： 血管支架、介入导管、精密医用管件。

  • 具体要求： 精度要求极高（常为±1~5μm），材料柔软易变形，强调非接触测量。需要测量微小特征尺寸、锥度、球囊轮廓等。洁净车间环境，设备需符合相关行业标准。高倍率光学投影仪或激光共聚焦传感器应用广泛。

3. 检测仪器的原理与应用

• 接触式测量仪器：

  • 原理： 利用精密机械测头（如电感式、光电式）与工件表面物理接触，通过测杆的位移变化转换为电信号。千分尺、卡规是简单代表，坐标测量机（CMM）是集大成者。

  • 应用： 主要用于实验室或计量室的离线高精度检测、首件检验和抽检。适用于形状复杂、需要多维度基准测量的工件。对软质或超精表面有划伤风险，测量速度相对较慢。

• 激光扫描测量仪（LSM）：

  • 原理： 发射一束激光到旋转棱镜上，形成扫描激光束。当激光束扫过工件时，被遮挡的时间与光电器件接收到的光信号时间差，通过计算即可得到直径尺寸。单侧扫描通常需组合成对，或与测头旋转系统结合以获得完整轮廓。

  • 应用： 在线检测的主流技术。广泛应用于电线电缆、管材、棒材的实时直径、不圆度测量。响应速度快（可达每秒上千次测量），非接触，但易受环境蒸汽、粉尘和工件表面颜色的轻微影响。

• CCD光学投影/视觉测量仪：

  • 原理： 采用平行光源将被测工件轮廓放大投影到高分辨率CCD传感器上，通过图像处理算法提取轮廓边缘，与校准标准进行比对计算尺寸。或采用机器视觉方法，从多个角度成像并进行三维重构。

  • 应用： 适用于微小、柔软、易变形的工件（如医疗导管、精密垫片、电子接插件）的精密离线检测。可测量二维轮廓的几何尺寸，对表面缺陷检测也有优势。在线版本可用于高速生产线上产品的尺寸分选。

• 激光衍射测量仪：

  • 原理： 基于夫琅禾费衍射原理。平行激光束照射到细丝（如金属丝、光纤）上，其后方会产生明暗相间的衍射条纹，条纹间距与丝径成反比，通过测量条纹间距可计算直径。

  • 应用： 专用于超细丝材的精密测量（如直径小于0.1mm的漆包线、光纤玻璃丝），精度可达纳米级。但对工件抖动和清洁度要求极高，主要用于关键工艺点的离线或在线监测。

• 多测头组合与超声测厚系统：

  • 原理： 将多个激光或光学测头在圆周方向进行布局（如3个120°分布），同步测量同一截面，直接计算直径、不圆度和偏心度。对于管材，常与超声测厚仪联用，结合外径与壁厚数据，全面计算同心度。

  • 应用： 高端在线检测系统，用于对壁厚均匀性有苛刻要求的精密管材（如液压管、燃油管、核电站用管），实现全面的几何尺寸质量控制。

选择检测仪器需综合权衡测量范围、精度、速度、环境适应性、成本以及是否需要离线分析或在线闭环控制等因素。
