压电应变常数检测技术详述

1. 检测项目分类及技术要点

压电应变常数（通常指压电电荷常数d和压电电压常数g）是表征压电材料机电耦合性能的核心参数。其测试主要分为直接法和间接法。

1.1 直接测量法

• 准静态法 (Berlincourt法)：

  • 技术要点：对样品施加一个已知的低频交变力（通常远低于样品谐振频率，如110Hz），通过测量其产生的短路电荷或开路电压来计算d常数。d₃₃的测量最为常见。关键在于确保应力均匀、电极接触良好，并消除弯曲、拉伸等非均匀应力模式的影响。需在恒温、低湿、无振动的环境下进行，以减小误差。典型测试力为0.1-0.5 N，频率为100-200 Hz。

  • 适用参数：主要适用于d₃₃，部分仪器也可测量d₃₁。

• 静态法：

  • 技术要点：对样品施加静态应力增量ΔT，测量产生的电荷变化ΔQ。计算公式为 d = ΔQ / ΔT。此法精度受电荷测量仪器（如静电计）和应力控制精度的限制，且难以完全消除热释电等效应干扰。

1.2 动态（谐振/反谐振）法

• 技术要点：基于IEC 60483和IEEE Std 176标准，通过测量压电振子的一系列谐振频率和反谐振频率，结合样品尺寸、密度等参数，利用标准公式计算得到全套压电常数（包括d_ij，g_ij，k_ij，ε等）。这是获取材料完整压电性能矩阵的标准方法。

  • 关键步骤：精确识别样品的各种振动模式（如径向、厚度、纵向长度等）对应的谐振频率。需采用高精度阻抗分析仪（如Agilent 4294A）或网络分析仪测量阻抗/导纳频谱。

  • 数据处理：根据不同的振子几何形状和边界条件，选用相应的标准公式进行计算，过程复杂，需专业软件辅助。

1.3 激光干涉法

• 技术要点：采用激光多普勒测振仪（LDV）或迈克尔逊干涉仪，直接测量压电材料在交变电场激励下产生的微小位移或应变，进而计算得到应变常数。

  • 优势：非接触式测量，空间分辨率高，可测量面内和厚度方向的多种应变模式，特别适用于薄膜材料、微小样品或需要绘制应变分布图的场合。

  • 挑战：系统复杂、成本高，对环境振动敏感，需精细的光路校准。

2. 各行业检测范围的具体要求

2.1 电子元器件行业（压电陶瓷、单晶、聚合物）

• 压电陶瓷（PZT等）：d₃₃是核心评价指标。对于软性PZT，d₃₃典型值在300-800 pC/N；硬性PZT则在150-350 pC/N。要求使用准静态d₃₃测量仪进行快速筛选和品控。对于滤波器、换能器设计，必须采用动态谐振法获取完整的材料参数矩阵。

• 压电单晶（如PMN-PT， LiNbO₃）：除d₃₃外，对d₁₅（剪切模式）的测量要求高。因其各向异性显著，需根据晶体切向明确测试方向和模式。测试电场需适中，避免畴翻转。

• 压电聚合物（如PVDF）：材料柔顺、阻抗低。准静态法测量时需使用极轻的接触力（如0.01N）和柔性电极，防止压入效应。动态法测量时，因其损耗大、谐振峰宽，频率识别需谨慎。

2.2 齐全材料与科学研究

• 压电薄膜（如AlN， ZnO， PZT薄膜）：由于基底约束效应，难以直接施加机械力。激光干涉法（尤其用于测量d_33,f）和基于MEMS结构的专用测试方法是主流。需报告基底信息、薄膜厚度与应力状态。

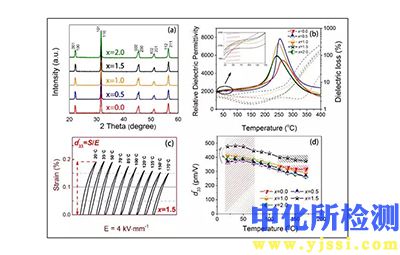

• 无铅压电材料：测试要求与传统PZT类似，但因其性能对温度和电场历史更敏感，需注明测试前的极化条件和测试环境温度。

• 复合材料与纳米材料：均匀性评估是关键，需进行多点扫描测量（准静态法或扫描激光干涉法）以获得参数分布。

2.3 超声与医疗换能器行业

• 聚焦要求：除基本d常数外，更关注机电耦合系数k（通过动态法获得），因其直接决定换能器带宽和效率。对k_t（厚度模式）和k₃₃（纵向模式）的测量精度要求极高（误差常需<1%）。

• 稳定性测试：需在模拟工作条件（如循环电场、温度变化、水负载）下进行参数稳定性监测。

2.4 能源与传感领域（压电能量收集器、传感器）

• 关注g常数：压电电压常数g（g = d / ε， ε为介电常数）决定开路电压输出，是能量收集器的重要指标。通常通过分别精确测量d和介电常数ε后计算得到。

• 动态力传感特性：需在更宽的频率范围（非仅限于低频）和动态力幅下标定d常数。

3. 检测仪器的原理和应用

3.1 准静态d₃₃测量仪

• 原理：基于Berlincourt法。仪器内部振荡器驱动电磁激振器对样品施加低频交变力，样品产生的电荷由内置高增益电荷放大器测量，力值由力传感器反馈。系统通过锁相放大技术精确计算d₃₃ = Q / F。

• 应用：生产线快速分选、来料检验、材料研发初期性能评估。主流仪器测量范围可达±2000 pC/N，基本精度优于±2%。

3.2 阻抗分析仪

• 原理：向压电样品施加一个频率扫描的交流小信号电压，同步精确测量其响应电流，从而得到复阻抗Z或复导纳Y随频率变化的曲线。通过分析谐振峰和反谐振峰的频率、幅值及Q值，依据标准公式计算参数。

• 应用：材料研究与换能器设计的标准工具。用于精确测量全矩阵压电常数、介电常数、弹性常数及机电耦合系数。频率范围通常覆盖40 Hz至110 MHz。

3.3 激光多普勒测振系统

• 原理：基于光学多普勒效应。激光束照射到压电样品（通常表面为反射镜或镀有反射层）振动表面，反射光频率发生多普勒频移，经干涉解调后得到样品的瞬时速度或位移。结合施加的激励电场，可计算出局部应变和d常数。

• 应用：压电薄膜、MEMS器件、非均匀材料/结构的应变场高分辨率表征。可测量d₃₃， d₃₁及剪切模式常数，并能可视化振动模态。

3.4 综合材料参数测试系统

• 原理：集成高精度阻抗分析仪、高温炉、偏压源、真空腔及控制软件。可在宽温域（如-150℃至400℃）、直流偏置电场及不同气氛下，进行压电、介电、铁电性能的自动化综合测试。

• 应用：研究压电材料性能的温度稳定性、场致演变规律及相变行为，是前沿材料研究的核心设备。
