居里温度检测技术

居里温度（Tc）或居里点是铁磁性或亚铁磁性材料转变为顺磁性状态的特征临界温度。其精确测定对材料研发、质量控制及器件应用至关重要。

一、 检测项目分类及技术要点

居里温度的检测基于测量材料磁性随温度的变化。主要技术可分为直接磁性测量法和间接热分析关联法。

1. 直接磁性测量法
此类方法直接探测磁化强度（M）或磁化率（χ）随温度（T）的变化，是确定Tc最权威的方法。

• 技术要点：

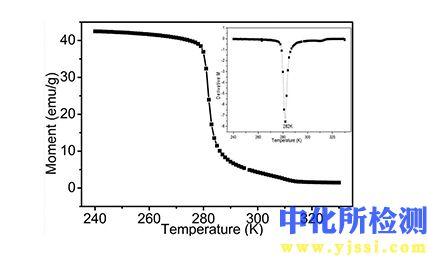

  • 振动样品磁强计法：将被测样品置于均匀磁场中，使其在某一方向做小振幅振动，通过检测感应线圈中的电压精确计算样品的磁矩。升温速率通常为2-10 K/min，以接近热平衡。Tc判定点：通常取M-T曲线拐点（二阶导数为零）或饱和磁化强度Ms降至零的温度。为消除外场影响，需在多个低场（如0.01 T， 0.05 T）下测量并外推至零场下的Tc。

  • 交流磁化率法：对样品施加一个弱交变磁场（频率通常为0.1-1000 Hz），测量其复数磁化率（χ = χ' + iχ''）。技术要点：其实部χ'在Tc处呈现尖锐峰值，虚部χ''出现损耗峰。此法对磁相变极为敏感，尤其适用于探测无序系统或自旋玻璃的冻结温度。必须控制交变场幅值（通常< 10 Oe）以避免加热效应。

  • SQUID磁强计法：利用超导量子干涉器件实现极高灵敏度的磁矩测量。技术要点：适用于微纳样品或弱磁性材料。测量时需在恒定小场下进行场冷（FC）或零场冷（ZFC）过程，以区分不同磁有序类型。数据解读需考虑退磁因子校正。

2. 间接热分析关联法
通过测量与磁性转变相关的热力学参数变化来间接推断Tc，适用于快速筛选或特定工业场景。

• 技术要点：

  • 差示扫描量热法/差热分析法：测量样品在相变过程中的吸热或放热效应。铁磁-顺磁转变为二级相变，通常表现为比热容（Cp）的λ型异常峰而非尖锐吸热峰。技术要点：需要高分辨率DSC，升温速率宜慢（1-5 K/min），以清晰分辨Cp的宽化峰。峰值温度与磁性测量所得的Tc有良好对应，但需排除其他结构相变的干扰。

  • 热膨胀法：测量材料在Tc附近因磁致伸缩效应消失而产生的尺寸突变。技术要点：通过热膨胀仪或应变计测量线性膨胀系数（α）随温度的变化，α-T曲线在Tc处出现不连续点或尖峰。此法对强磁致伸缩材料（如TbDyFe）非常有效。

  • 电阻率法：利用磁性有序对电子散射的影响，磁有序消失时电阻率（ρ）在Tc附近出现异常变化（斜率改变）。技术要点：常用于金属磁性合金。需采用四电极法精确测量，并注意区分结构相变或金属-绝缘体转变对电阻率的影响。

二、 各行业检测范围的具体要求

不同应用领域对材料的Tc及检测精度有差异化要求。

• 软磁材料行业（如硅钢、铁氧体、非晶/纳米晶合金）：

  • Tc范围：锰锌铁氧体（100-300°C）、镍锌铁氧体（100-600°C）、Fe-Si-B非晶合金（~415°C）、Finemet型纳米晶合金（~570°C）。

  • 要求：Tc直接影响工作温度上限和温度稳定性。检测要求高重复性（±1°C内），需报告饱和磁化强度从室温到Tc的衰减曲线。常采用VSM或交流磁化率法，在低场下测试。

• 永磁材料行业（如钕铁硼、钐钴、铁氧体永磁）：

  • Tc范围：烧结钕铁硼（310-400°C）、钐钴2:17型（800-850°C）、锶铁氧体（450-470°C）。

  • 要求：Tc是决定最高使用温度的关键参数。除Tc绝对值外，更关注不可逆损失温度点（Tirr，通常低于Tc 100-150°C）。检测需模拟实际工作点，在闭路或接近饱和磁化状态下（如脉冲充磁后）进行热退磁曲线测量，通常使用VSM或专业永磁测量仪。

• 磁性器件与电子工业：

  • 范围：包括感应器、变压器磁芯、磁存储读头、微波铁氧体器件（如钇铁石榴石YIG， Tc ~280°C）等。

  • 要求：侧重于器件整体在温度循环下的性能衰减评估。除材料本征Tc外，可能需测试器件有效磁导率μe或电感量L随温度的变化，拐点温度定义为“有效居里温度”。要求测试与器件工作频率和偏置条件相匹配。

• 科学研究（多铁材料、拓扑磁结构、低维磁性体等）：

  • 范围：从极低温（如斯格明子材料）到高温（如稀磁半导体、高温磁电材料）。

  • 要求：需进行多变量精密测量（变温、变场、变频、变压）。常用综合物性测量系统，同时采集磁化率、电阻、比热、霍尔效应等数据，以厘清磁有序与电荷、晶格自由度之间的耦合关系。对Tc的定义更为严格，常结合Arrott图或标度律分析确定相变阶数。

三、 检测仪器的原理和应用

1. 振动样品磁强计

• 原理：基于法拉第电磁感应定律。在均匀磁场中，被磁化的样品周期性振动，在其周围固定线圈中感应出与样品磁矩成正比的交流电压信号。

• 应用：广泛应用于各类块体、粉末、薄膜材料的M-T曲线测量。配备高温炉（可达1000°C以上）和低温杜瓦（低至1.5K）。是测量饱和磁化强度Ms(T)衰减曲线、确定Tc的主力设备。

2. 超导量子干涉器件磁强计

• 原理：利用约瑟夫森结和磁通量子化效应，将磁通变化转化为可测量的电压信号，是目前灵敏度最高的磁测技术（可低至10^-8 emu）。

• 应用：主要应用于微弱磁性测量（如稀磁半导体、生物磁颗粒、超薄膜）、低温磁相变研究以及需要极端条件（高压、强场）下的磁性测量。

3. 交流磁化率仪

• 原理：通过初级线圈施加交变磁场，在次级探测线圈中测量样品的感应磁化信号，利用锁相放大器提取与场同相（χ'）和正交（χ''）的分量。

• 应用：对磁有序转变、自旋玻璃转变、超导转变极为敏感。变频测量可研究动力学行为。常用于复杂磁性系统、薄膜及单晶的相变精细分析。

4. 综合物性测量系统

• 原理：模块化设计，可集成直流磁化率/电阻/热电/比热等多种测量功能于一体。

• 应用：在基础研究中占主导地位，允许在同一样品、同一温度环境下进行多物理量同步或交替测量，为关联分析磁、电、热性质提供一站式解决方案，是研究关联电子体系磁相变的关键设备。

数据可靠性与标准化：为确保检测结果准确可靠，须定期使用标准参考物质（如高纯镍的标称Tc为354°C， 高纯铁的Tc为770°C）对仪器进行校准。测试过程中需严格控制升温速率、磁场强度及样品周围的气氛（防止氧化），并根据标准（如ASTM A894， IEC 60404-14等）进行规范操作与报告。
