热释电系数测试技术内容

热释电系数是表征热释电材料性能的核心参数，定义为材料单位温度变化所引起的自发极化强度变化量（初级热释电系数 p_i）或外电路释放的电荷密度变化量（准静态或总热释电系数 p_s）。其测试旨在精确测量材料因温度变化而产生的电荷释放特性。

1. 检测项目分类及技术要点

热释电系数测试主要分为两大类，对应于不同的物理定义和应用场景。

1.1 初级（或真实）热释电系数 (p_i) 测试

• 技术定义：测量在机械夹持（恒应变）条件下，自发极化强度随温度的变化率（p_i = dP_s/dT |_ξ）。它排除了由热膨胀引起的次级压电效应对电荷输出的贡献。

• 技术要点：

  • 样品状态：必须确保样品在测试过程中处于完全夹持状态，以消除形变。通常使用刚性夹具并施加微小预紧力。

  • 环境控制：需要在真空或干燥惰性气氛中进行，以避免表面电荷泄漏和空气对流引起的温度扰动。

  • 温度激励：采用小幅、线性良好的温度扫描（通常为0.1~5 K/min的慢变升温），而非阶跃变化，以准确测量dP_s/dT。

  • 极化强度测量：通常不直接测量P_s，而是通过测量由温度线性变化引起的恒定热释电电流来计算p_i。

  • 数据处理：测量热释电电流I、温度变化率dT/dt和电极面积A，按公式 p_i = I / (A * dT/dt) 计算。需扣除背景漏电流。

1.2 准静态/总热释电系数 (p_s) 测试

• 技术定义：测量在机械自由（恒应力）条件下，样品释放至外电路的电荷面密度随温度的变化率（p_s = dσ/dT |_X）。它包含了初级热释电效应和由热膨胀通过压电效应产生的次级贡献（p_s = p_i + p_e）。

• 技术要点：

  • 样品状态：样品处于机械自由状态，通常轻置于电极平台或使用极细的支撑点，允许其自由膨胀/收缩。

  • 温度激励：广泛应用Byer-Roundy法，对样品施加一个幅度已知（通常ΔT为0.5~2 K）、周期变化的均匀小温度扰动（常用方波或正弦波）。

  • 电荷测量：使用高输入阻抗的电荷放大器，直接测量一个完整温度变化周期内释放的总电荷量ΔQ。

  • 数据处理：测量电荷变化ΔQ、温度变化幅度ΔT和电极面积A，按公式 p_s = ΔQ / (A * ΔT) 计算。需保证温度扰动频率远低于样品的热弛豫频率和电路时间常数。

通用技术要点：

• 电极制备：需在样品两面制备均匀、牢固的欧姆接触电极，常用蒸镀金、银或铝。

• 极化预处理：测试前样品必须经过充分极化，并在测试温度下稳定，以消除畴结构不稳定性影响。

• 屏蔽与接地：整个测试系统需置于电磁屏蔽箱内，采用良好接地，以降低噪声干扰。

2. 各行业检测范围的具体要求

不同应用领域对材料的热释电性能关注点和测试条件存在显著差异。

2.1 红外探测与热成像行业

• 关注参数：主要关注电压响应优值F_v = p_s / (c_v * ε_r ε_0) 和探测率优值F_d = p_s / (c_v * sqrt(ε_r ε_0 tanδ))。因此，除精确测量p_s外，需同步或独立测量体积比热容c_v、相对介电常数ε_r和损耗tanδ。

• 测试要求：测试常在室温（~300 K）附近进行。强调在工作频率（通常1-100 Hz）下测量动态热释电系数，温度扰动频率需匹配器件实际工作频率。要求高精度和低噪声测量。

2.2 能量收集（热能-电能转换）行业

• 关注参数：关注电流响应优值F_i = p_s / c_v 和能量收集优值F_e = p_s² / (ε_r ε_0)。对p_s的绝对值精度要求高。

• 测试要求：测试温度范围宽，常从室温至材料居里温度以下。需评估在不同温度梯度（ΔT）下的电荷输出性能，测试中ΔT可能较大（数K至数十K）。要求测试系统能承受较大的热循环。

2.3 铁电材料研究与基础物理学

• 关注参数：重点区分和测量初级热释电系数p_i，以研究自发极化的本源特性。同时关注热释电系数随温度的变化曲线，特别是在相变点附近的行为。

• 测试要求：需要在宽温区（如-150°C ~ 500°C）进行高分辨率扫描测量。要求严格的样品夹持（测p_i）或精确的自由状态控制（测p_s）。常与DSC（差示扫描量热法）联用，关联结构相变信息。

2.4 压电/铁电器件行业

• 关注参数：关注在器件工作温度和应力环境下的有效热释电系数，评估热变形对传感器（如加速度计）或执行器精度的影响（热噪声、热漂移）。

• 测试要求：可能需要在施加偏置电场或机械预应力的条件下进行测试，以模拟实际工况。

3. 检测仪器的原理和应用

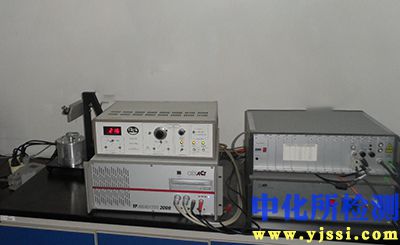

现代热释电系数测试系统通常为集成化设备，核心模块如下：

3.1 核心测量原理：Byer-Roundy法（动态法）

• 原理：通过一个受控的加热源（如配有温控器的Peltier元件、电阻加热器或调制光源）对样品施加周期性小幅度温度变化。样品释放的热释电电荷由高灵敏度电荷放大器收集并转换为电压信号。同步监测样品表面温度（通常用贴附的微型热电偶或红外传感器）。通过锁相放大器提取与温度变化同频的电荷信号，或直接记录温度方波响应下的电荷台阶，计算p_s。

• 应用：这是目前测量总热释电系数p_s最标准、最广泛的方法，适用于绝大多数块体、厚膜材料。

3.2 主要仪器模块

1. 样品台与温控系统：

   • 原理：提供稳定基温和精确调制温度。双模块Peltier温控台可实现快速升降温调制。加热电阻配精密电流源也可实现调制。

   • 应用：实现恒应力条件，确保温度均匀性和调制波形（正弦波、方波）的准确性。

2. 电荷测量系统：

   • 原理：基于运算放大器的电荷放大器，其输出电压V_out = Q / C_f，其中C_f为反馈电容。高输入阻抗（>10^13 Ω）和低漏电流是关键。

   • 应用：直接测量热释电电荷。对于慢速升温测p_i，可使用皮安计测量恒定热释电电流。

3. 温度测量系统：

   • 原理：采用微型K型或T型热电偶（响应快）、铂电阻温度计（精度高）或非接触红外测温仪，直接接触样品表面或测量电极板温度。

   • 应用：精确测量温度变化幅度ΔT和变化率dT/dt，其精度直接决定p的测量精度。

4. 信号处理与数据采集：

   • 原理：使用锁相放大器从噪声中提取微弱的热释电响应信号（动态法），或使用高精度数采卡记录电流/电荷与温度的时序数据（静态法）。

   • 应用：自动计算热释电系数，并可能集成介电常数、比热容等辅助测量功能。

3.3 特殊仪器配置

• 宽温区测试系统：集成高低温炉或液氮杜瓦，温区覆盖-196°C至1000°C。

• 多参数联测系统：同步测量热释电系数、介电温谱（DETA）和热分析（DSC），全面表征材料热电性能。

• 薄膜专用系统：针对薄膜样品热容小、信号微弱的特点，采用光加热调制（如激光强度调制）和更高灵敏度的锁相检测技术。

热释电系数测试的准确性高度依赖于对测试原理的深刻理解、对样品状态（夹持/自由）的精确控制以及对温度与电荷的精密测量。选择合适的测试方法并严格控制测试条件，是获得可靠数据的基础。
